Branding der Desktop UI-Installation

Die Installation des WinCC OA Desktop UIs kann gebrandet werden. Es können der Name des Desktop UIs, das Installationsverzeichnis sowie die Farbe des Desktop UI-Installationsassistenten geändert werden.

Um die Installation zu branden, sind Änderungen in den folgenden Dateien notwendig:

Datei Bedeutung
/Branding/Resources/ProductConfiguration.wxi Definiert generelle Produktinformationen wie den Produktnamen, den langen Produktnamen usw. In dieser Datei kann der Name des Desktop UIs sowie das Installationsverzeichnis des Desktop UIs für die Installation geändert werden.
/Branding/Resources/BundleFeatureStructure_DesktopUI.xml Diese Datei definiert, was installiert wird, wenn Sie auf einen bestimmten Text klicken. Mit anderen Worten verbindet die Datei die Pakete der Bundle_substituted.wxs-Datei mit den Texten dieser Datei. In dieser Datei können auch die Hintergrund- und Headerfarben für den Installationsassistenten geändert werden. Wenn die Hintergrund- und Headerfarben für die Installation des Produktes geändert wurden, ändern Sie diese auch für das Desktop UI in der BundleFeatureStructure_DesktopUI.xml-Datei.
/Branding/Shortcuts_substituted.wxs Definiert die anzahl der Shortcuts.

Im Folgenden finden Sie eine genaue Anleitung wo Sie was ändern müssen, um die Desktop UI-Installation zu branden:

  1. Ändern Sie den Namen des Desktop UIs indem Sie den Wert der Variablen DesktopUIName ändern sowie das Installationsverzeichnis indem Sie den Wert der Variable DesktopUIDir in der ProductConfiguration.wxi-Datei ändern. Im Beispiel unterhalb wurde der Name auf "Test Product 3.18" sowie das Installationsverzeichnis auf ""[WindowsVolume]Brandlabel\Product\3.18\"". geändert. Auch die Shortcuts des Desktop UIs können geändert werden.

  2. Zudem ist es möglich die Ordnerstruktur sowie die Dateien des Desktop UIs zu ändern.

    Desktop_files.wxs enthält die Desktop-UI-Dateien.

  • Um die Anzahl der Shortcut-Ebenen sowie die Namen der Ebenen zu ändern, ändern Sie den Namen sowie die Shortcut-Ebenen in der ProductConfiguration.wxs-Datei.

  • sowie die Anzahl der Shortcuts in der Shortcuts_substituted.wxs-Datei. Standardmäßig wird nichts geändert. Es können Shortcut-Ebenen hinzugefügt oder gelöscht werden.

  • In der ProductConfiguration.wxs ändern Sie die Namen:

<?define ProductName = "Test Product 3.18" ?>

<?define ProductLongName = "Test Product Brand Labeling 3.18" ?>

sowie fügen Shortcuts hinzu oder löschen diese. Hier wurde der Name der ersten Shortcut-Ebene geändert sowie die anderen Ebenen auskommentiert (<! .... ..> ):

<!-- Shortcut Directory Structure: ShortCutFirstLevel\ShortCutSecondLevel\ShortCutThirdLevel\[SHORTCUTS] -->

<?define ShortCutFirstLevel = "Brand Label" ?>

<!--<?define ShortCutSecondLevel = "Runtime Systems" ?>

<?define ShortCutThirdLevel = "WinCC OA 3.18" ?>-->

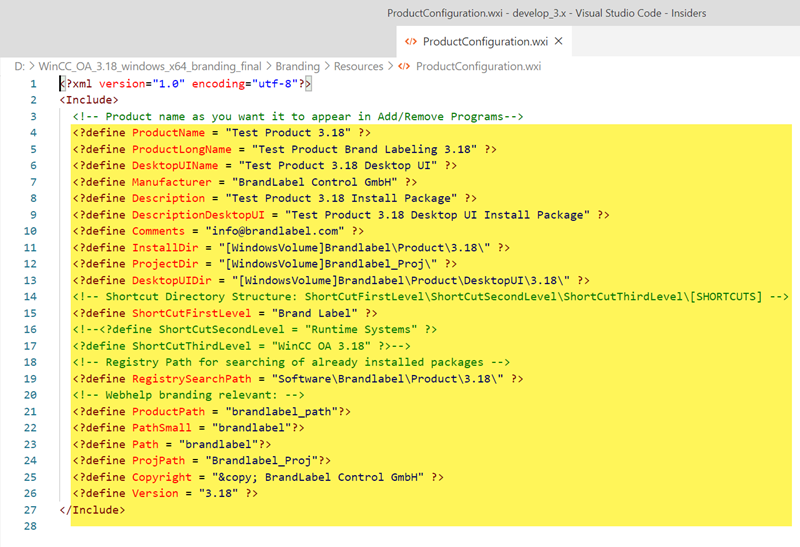

Abbildung 1. Branding - ProductConfiguration.wxi-Datei

Anmerkung:

Das Installationsverzeichnis für das Desktop UI soll nicht vom Benutzer über UI geändert werden. Sie können das Verzeichnis jedoch in der ProductConfiguration.wxi-Datei (siehe Screenshot oberhalb) ändern.

  1. Sofern Sie die Hintergrund- und Headerfarben (Farbe der Kopfzeile) des Produkt-Installationsassistenten geändert haben, ändern Sie auch die Hintergrund- und Headerfarben des Desktop UI-Installationsassistenten in der BundleFeatureStructure_DesktopUI.xml-Datei.

Anmerkung:

Um die Logos für die Installation zu ändern, ersetzen Sie die Logos "logo.png", "logoSide.png" sowie "Product.ico", "projAdmin.ico" und "console.ico" im /Branding/Resources-Verzeichnis.

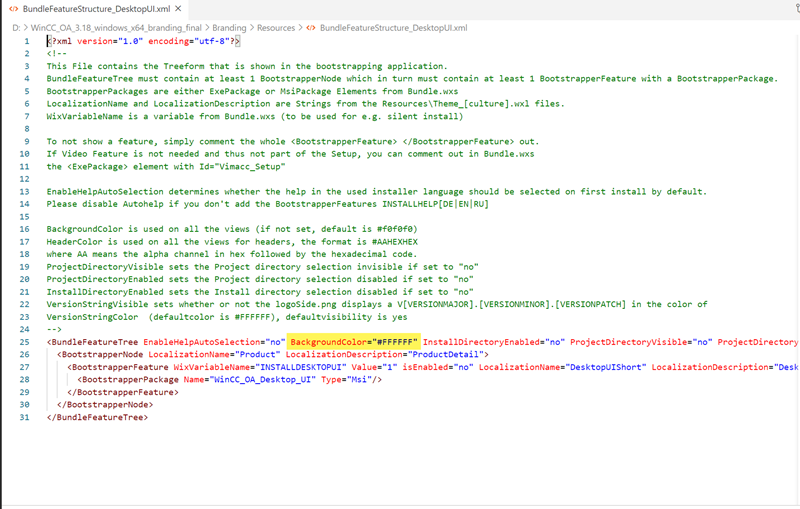

Abbildung 2. Branding - BundleFeatureStructure_DesktopUI.xml-Datei.
Abbildung 3. Headerfarbe

  1. Um das Setup für das Desktop UI zu erstellen, starten Sie die Generierung für das Produkt wie folgt. Verwenden Sie die -name-Option, um den Namen der Setup-Datei zu definieren.

build.bat -build_desktopui -name brandLabel

Das generierte gebrandlabelte Desktop UI-Setup wird automatisch in das Produkt kopiert bevor das MSI-Setup beim Branden vom Produkt generiert wird. Das Desktop UI-Setup wird beim Brandern vom Produkt immer generiert.

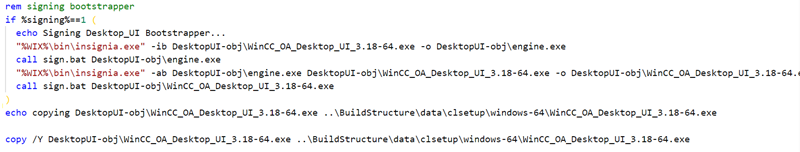

Abbildung 4. build.bat-Datei - Generierung des Setups

Das generierte gebrandlabelte Desktop UI-Setup finden Sie im Branding-VerzeichnisBuildStructure\data\clsetup\windows-64.

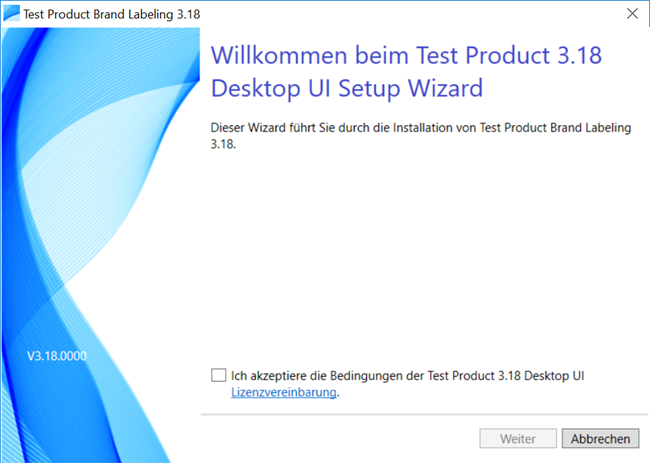

Desktop UI-Installationsassistent - Schritt 1

Anmerkung:

Die Lizenzvereinbarung des Produktes gilt auch für die Installation des Desktop UIs.

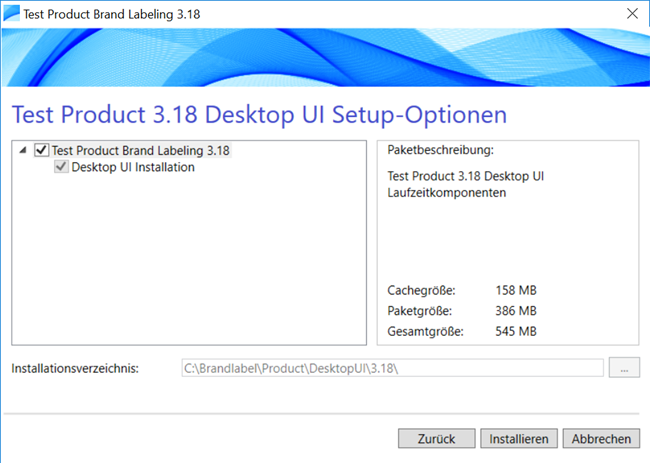

Desktop UI-Installationsassistent - Schritt 2

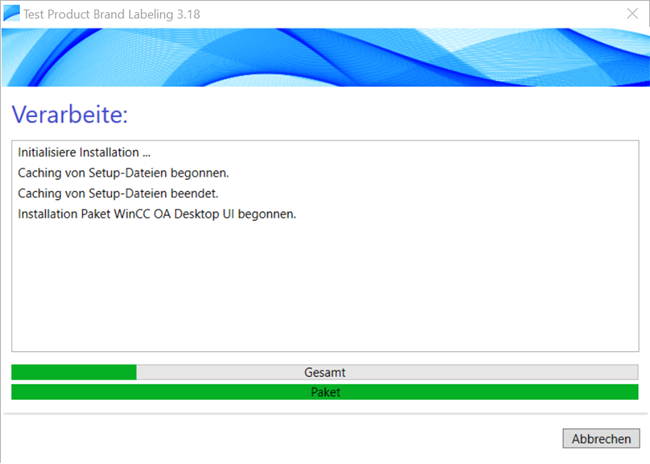

Desktop UI-Installationsassistent - Schritt 3

Das Desktop UI kann über das Startmenü geöffnet werden:

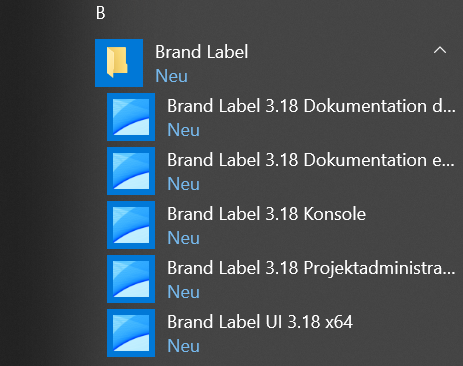

Abbildung 5. Startmenü - Desktop UI
