Panel Parametrierung AC-Typ

Hier nehmen Sie die Einstellungen für eine Verdichtungsstufe vor. Die Daten können mit verschiedenen Funktionen komprimiert werden. Klicken Sie im Panel DPT Parametrierung auf Parametrieren, um folgendes Panel zu öffnen:

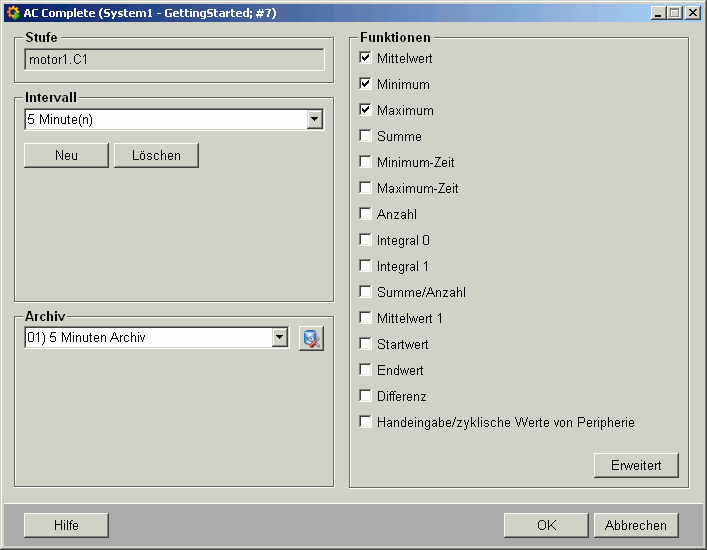

Abbildung 1. Panel zur Parametrierung der AC-Typen

  • Intervall

dient zur Auswahl des Zeitintervalls der Verdichtungsstufe. Wenn das Intervall Tag, Woche, Monat oder Jahr ist, dann ist nur 1 erlaubt!

Anmerkung:

Wird per A/C-Parametrierpanels eine Verdichtungsstufe mit dem Intervall "1 Tag" angelegt, wird bei der damit erzeugten dp_func ein Intervall von 90000s (= 1Tag + 1 Stunde) angelegt (wegen Sommerzeitumschaltung). Das Intervall ist wegen der Synchronisationszeit trotzdem 24 Stunden im Normalfall. Das gilt für alle Intervalle >= 1 Tag.

  • Neu

Intervalle können mit nach dem Anklicken der Neu Taste erzeugt werden.

  • Löschen

Nicht mehr benötigte Intervall mittels der Löschen Taste gelöscht werden.

  • Archive

Aus der Combobox wählen Sie ein Archiv aus. Jeder Stufe in der AC-Parametrierung kann jedes beliebige Archiv zugewiesen werden. Es können alle Stufen auf ein Archiv parametriert werden, oder auch z.B. C1 auf Tagesarchiv, C2 auf Stundenarchiv, C3 auf 5 Minuten Archiv.

Ruft die Parametrierpanels der History DB auf (siehe History DB).

  • Funktionen

Hier sind verschiedene Funktionen für die Kompression zu definieren. Damit reduzieren Sie Ihre Datenmenge beträchtlich.

Falls Sie nur Mittelwert, Minimum und Maximum interessiert, wählen Sie diese Funktionen aus. Statt aller Werte des gewählten Intervalls werden nur diese drei Werte archiviert.

Anmerkung:

Die Funktionen Minimum-Zeit/Maximum-Zeit können in der 1. Stufe nicht ausgewählt werden, erst ab der 2. Stufe aufwärts!

  • Quellen

Ab Kompressionsstufe 2 (C2) können in den nebenstehenden Comboboxen Quellen ausgewählt werden. Defaultquelle ist die gleiche Funktion der vorigen Stufe, wenn diese existiert. In Kompressionsstufe 1 (C1) ist die Funktionsquelle das Element "value" des Datenpunkttyps. Ein Stundenmittelwert kann beispielsweise Quelle für den Tagesmittelwert, der wiederum für den Monatsmittelwert werden. Sinnvollerweise wird bei den Funktionen Minimum-Zeit und Maximum-Zeit in der Quelle nur das Minimum bzw. das Maximum der vorigen Stufe(n) angezeigt.

  • MAN

Die Funktion ist Voraussetzung für das Arbeiten mit Laborwerten (siehe Labor- und Korrekturwert). Im Laborwertpanel werden nur jene Datenpunkttypen und Datenpunkte angezeigt, die in der ersten Verdichtungsstufe C1 eine Funktion "Man" (für "manuelle Eingabe" bzw. "manual input") besitzen. Das ist dann der Fall, wenn der entsprechende Datenpunkttyp bzw. Datenpunkt bei der Verdichtung statt statistischer Funktionen, diese Funktion "MAN" aktiviert hat (siehe dazu Archivierung und Verdichtung). Bei Handeingabe (MAN) gibt's keine Quelle.

  • Erweitert

Damit erreichen Sie die Statistikpanels. Erst ab der zweiten Verdichtungsstufe aktiv, nach Wahl einer gültigen Funktion. Eine Parametrierung ist im allgemeinen nicht notwendig und wird nur Spezialisten empfohlen (siehe auch Referenz PARA/DP-Funktionen, statistische Funktionen).

Beispiel Beschreibung
Parametrierung eines AC-Typs Es wird beispielsweise für den AC-Typ der Datenpunkttyp motor 1 angelegt und parametriert. Die Struktur der Datenpunkttypen übertragen Sie per Mausklick auf Ihre Datenpunkte.
