Alarmaufschaltung

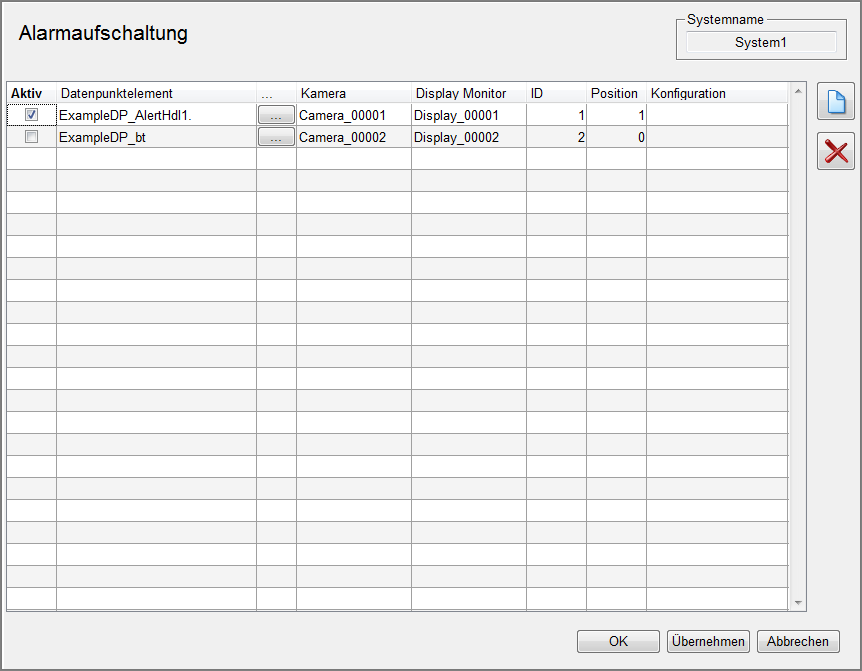

Dieses Panel ermöglicht die Konfiguration von Aktionen als Reaktion auf eine Meldung.
Ein Benutzer benötigt die Berechtigungsstufe "Alarm Parametrierung" (= perm_14) um neue Alarme zu parametrieren oder bestehende Einstellungen zu verändern.
Folgende Aktionen bzw. Parameter stehen zur Verfügung:
Aktiv
Der Reaktionsprozessor kann mit dieser Option für einen Eintrag aktiviert oder deaktiviert werden.
Datenpunktelement
Die Aktionen werden ausgeführt wenn das hier gewählte Datenpunktelement (vom Typ Float oder Bit) mit einem Wert ungleich 0 gesetzt wird. Ein Alt-/Neuvergleich findet nicht statt. Es können nur Datenpunktelemente des Systems verwendet werden, für das die Alarmaufschaltung konfiguriert wird. Das System wird oben rechts im Panel angezeigt.
Kamera
Dem Alarm zugeordnete Kamera.
Display Monitor
Im Fall eines Alarms wird die gewählte Kamera auf diesem Display Monitor aufgeschaltet. Wird hier "---" eingestellt, findet keine Aufschaltung statt.
ID
Video Dialog ID auf der das Bild aufgeschaltet werden soll.
Position
Im Alarmfall wird diese Festposition von der ausgewählten Kamera angefahren. Wird hier als Preset 0 eingestellt, wird keine Festposition angefahren.
Konfiguration
Im Alarmfall wird diese Konfiguration auf dem für die Aufschaltung parametrierten Display-Monitor aufgeschaltet.
Um die Funktion nutzen zu können muss das Control-Skript VIDEO_OA_alarm.ctc mit einer beliebigen Nummer auf allen WinCC OA Servern des jeweiligen Systems gestartet werden.
Für Analysezwecke stehen in diesem Control 3 Debug Flags zur Verfügung:
V_init: Generiert Ausgaben zum Initialisierungsvorgang
V_work: Generiert Ausgaben zu laufenden Vorgängen
V_extend: Generiert erweiterte Ausgaben
Hinweise zur Grid-Einstellung bei einer Alarmaufschaltung
Eine automatische Alarmaufschaltung erfolgt immer auf der in der Konfiguration angegebenen Display ID.
Ist die gewählte Display ID zum Zeitpunkt der Aufschaltung nicht Verfügung ist die Aufschaltung nicht sichtbar!
Dies könnte z.B. der Fall sein wenn:
Keine Konfiguration zur Aufschaltung angewählt wurde und das zum Zeitpunkt der Alarmaufschaltung aufschaltete Grid nicht über die gewählte ID verfügt. (Aufgeschaltet ist Grid 1x1 und die Aufschaltung ist auf Display ID 7 parametriert.)
Eine Konfiguration zur Alarmaufschaltung parametriert wurde, die nicht über die über die gewählte ID verfügt. (Augeschaltet wird eine Konfiguration mit Grid 1x1 und die Aufschaltung ist auf Display ID 7 parametriert.)
