Flap, Slide_Valve, Slide_Valve_E, Slide_Valve_P - Slide_Valve2

Diese 4 Symbole werden entweder dem Datenpunkttyp Slide_Valve1 oder Slide_Valve2 zugeordnet. Falls die Ventile/Klappen nicht in einem der 4 möglichen Zustände sind, der Zustand also undefiniert ist, wird dies durch eine blassgrüne Farbe visualisiert.

Bedienpanel Slide_Valve2

Das Bedienpanel zum Datenpunkttyp Drive2 ist komplexer. Neben den Betriebszuständen gibt es eine Reihe weiterer SPS Meldungen, die eine Störung des entsprechenden Antriebsteiles anzeigen. Die Beschreibung des Bedienpanel entnehmen Sie bitte dem Bedienpanel Slide_Valve1.

Im unteren Panelbereich können Befehle an die Peripherie geschickt werden:

  • Automatikbetrieb, Handbetrieb erlauben einen Wechsel der Betriebsart. Im Handbetrieb lässt sich wählen zwischen:

    • Öffnen: Öffnet Ventil/Klappe.

    • Stop: Hält Ventil-/Klappenbewegung an.

    • Schließen: Schließt Ventil/Klappe.

    • Drehzahl Sollwert Handbetrieb: Hier können Sie einen Sollwert an die Peripherie schicken.

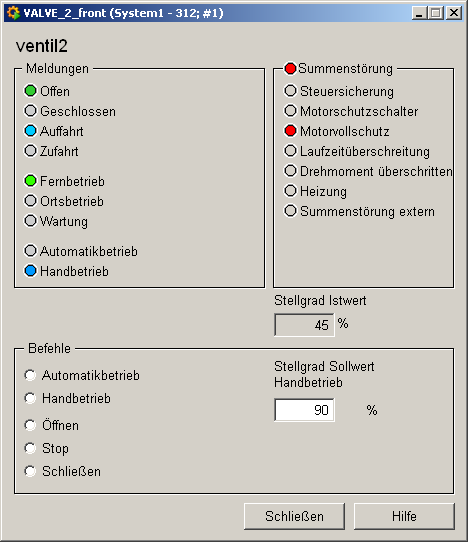

Abbildung 1. Bedienpanel

Informationspanel Slide_Valve2

Das Informationspanel enthält Details zu den zugehörigen Datenpunktelementen. Die Beschreibung der Datenpunkttypen und ihrer Elemente entnehmen Sie dem Kapitel Datenpunkttypen für den Symbolkatalog (siehe SLIDE_VALVE2) im Modul PARA.

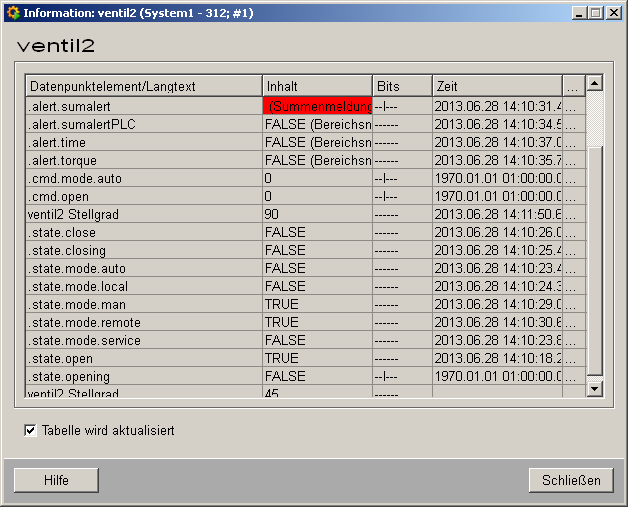

Abbildung 2. Informationspanel

Die Tabelle enthält alle Datenpunktelemente, entweder mit Namen oder Langtext, deren Werte (Inhalt), ihren Status (Bits) und die Quellzeit. Die Schaltflächen "..." öffnen Detailinformationen zu Ereignis oder Meldung (siehe Meldetabelle).

Simulationspanel Slide_valve2

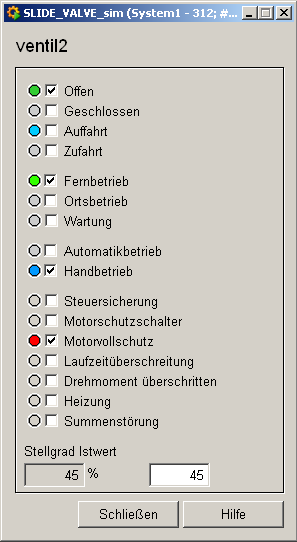

Mit Rechtsklick auf das Symbol und Menüwahl Simulation öffnen Sie das folgende Panel zur Simulation einer Peripherie. Mit dem Panel können händisch Datenpunktelementen gesetzt werden. Obiges Bedienpanel lässt sich mit folgenden Eingaben im Simulationspanel visualisieren (siehe Betriebszustände simulieren):

Abbildung 3. Simulationspanel
