Compressor, Fan, Mazerator, Pump - Pump1

Diese 4 Symbole werden entweder dem Datenpunkttyp Pump1 oder Pump2 zugeordnet. Bei Pumpe 1 ist keine Bedienung möglich, während Pumpe 2 bedienbar ist und beispielsweise einen Handbetrieb erlaubt. Die Abbildung zeigt die Symbole im simulierten Handbetrieb mit Wartung:

Hinweis

Wie Sie Wartung und Betriebsstunden mit WinCC OA überwachen, entnehmen Sie bitte dem Wartungspaket.

Bedienpanel Pump1

Im Bedienpanel werden die Betriebszustände (Ein/Aus), Betriebsart (Fernbetrieb, Ortsbetrieb, Wartung, Automatikbetrieb, Handbetrieb) dargestellt, sowie die Rückmeldungen der SPS und etwaige Störungen.

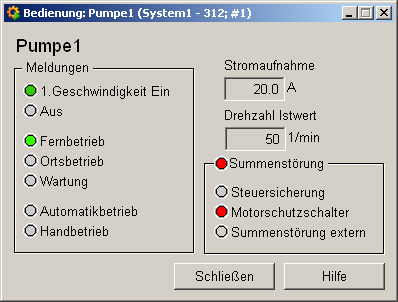

Abbildung 1. Bedienpanel

Diesem Panel entnehmen Sie folgendes:

  • 1. Geschwindigkeit Ein: Die Pumpe läuft mit der ersten Drehzahl.

  • Aus: Ausgegraut da Pumpe läuft, bei ausgeschalteter Pumpe wäre diese Box grün.

  • Fernbetrieb: Die Pumpe läuft im Fernbetrieb.

  • Ortsbetrieb: Ausgegraut, da Pumpe im Fernbetrieb aktiv ist.

  • Wartung: Ausgegraut, es findet im Augenblick keine Wartung statt. Im Falle einer Wartung wäre diese Box blau. Hierzu ist eine spezielle SPS-Programmierung notwendig.

  • Automatikbetrieb: Die Pumpe läuft im Automatikbetrieb.

  • Handbetrieb: Ausgegraut, bei Handbetrieb blau.

  • Stromaufnahme: 20.0 [A]

  • DrehzahlIstwert: 550 [1/min], ist zu hoch, da dieser Wert eine Meldebehandlung ausgelöst hat (das Feld ist rot hinterlegt).

  • Summenstörung: Ist aktiv, da die Steuersicherung eine Meldebehandlung ausgelöst hat.

  • Motorschutzschalter: Ausgegraut, es liegt keine Störung vor.

  • Summenstörungextern: Ausgegraut, es liegt keine Störung vor.

Falls ein Betriebsstundenzähler und Schaltspielzähler für diese Objekt angelegt wäre, gebe es zwei weitere SchaltflächenBSZundSSZ, welche die Bedienpanel für die Zähler öffnen (sieheWartungspaket).

Informationspanel Pumpe1

Das Informationspanel enthält Details zu den zugehörigen Datenpunktelementen. Die Beschreibung der Datenpunkttypen und ihrer Elemente entnehmen Sie dem Kapitel Datenpunkttypen für den Symbolkatalog (siehe PUMP1) im Modul PARA.

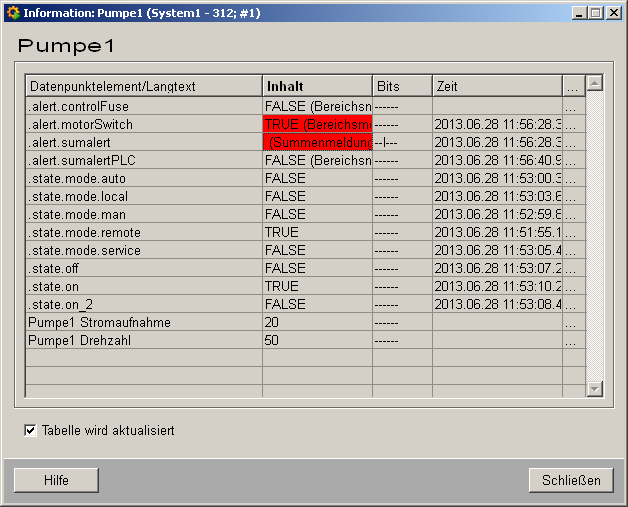

Abbildung 2. Informationspanel

Die Tabelle enthält alle Datenpunktelemente, entweder mit Namen oder Langtext, deren Werte (Inhalt), ihren Status (Bits) und die Quellzeit. Die Schaltflächen "..." öffnen Detailinformationen zu Ereignis oder Meldung (siehe Meldetabelle).

Simulationspanel Pumpe1

Mit Rechtsklick auf das Symbol und Menüwahl Simulation öffnen Sie das folgende Panel zur Simulation einer Peripherie. Mit dem Panel können händisch Datenpunktelemente gesetzt werden. Obiges Bedienpanel lässt sich mit folgenden Eingaben im Simulationspanel visualisieren (siehe Betriebszustände simulieren):

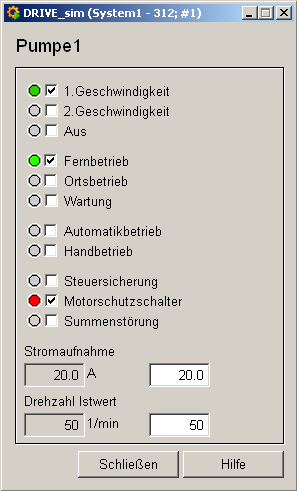

Abbildung 3. Simulationspanel
