Flap, Slide_Valve, Slide_Valve_E, Slide_Valve_P - Slide_Valve1

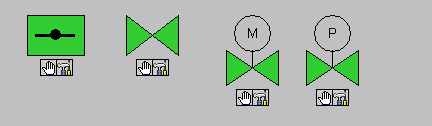

Diese 4 Symbole werden entweder dem Datenpunkttyp Slide_Valve1 oder Slide_Valve2 zugeordnet. Falls die Ventile/Klappen nicht in einem der 4 möglichen Zustände (Auf/Zu, Auffahrt, Zufahrt) sind, der Zustand also undefiniert ist, wird dies durch eine blaßgrüne Farbe (STD_device_intermediate) visualisiert.

Bedienpanel Slide_Valve1

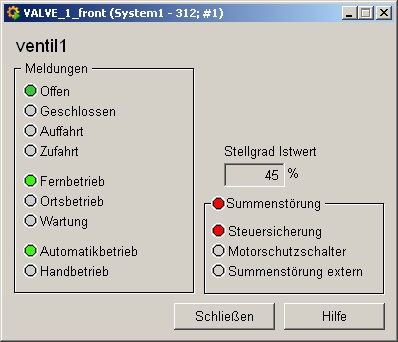

Im Bedienpanel werden die Betriebszustände (Ein/Aus), Betriebsart (Fernbetrieb, Ortsbetrieb, Wartung, Automatikbetrieb, Handbetrieb) dargestellt, sowie die Rückmeldungen der SPS und etwaige Störungen.

Abbildung 1. Bedienpanel

Diesem Panel entnehmen Sie folgendes:

  • Offen: Das Ventil/die Klappe ist zur Zeit geöffnet.

  • Geschlossen: Ausgegraut da Ventil offen, bei geschlossenem Ventil/Klappe wäre diese Box weiß, ebenso die Ventile.

  • Auffahrt: Wenn Ventil/Klappe gerade geöffnet werden, blinkt diese Box grün und grau (ebenso Ventil/Klappe).

  • Zufahrt: Wenn Ventile gerade geschlossen werden, blinkt diese Box weiß und grau (ebenso Ventile und Klappen).

  • Fernbetrieb: Ventil/Klappe läuft im Fernbetrieb.

  • Ortsbetrieb: Ausgegraut, da Ventil/Klappe im Fernbetrieb aktiv ist.

  • Wartung: Ausgegraut, es findet im Augenblick keine Wartung statt. Im Falle einer Wartung wäre diese Box blau (Parametrierung der SPS erforderlich).

  • Automatikbetrieb: Ventil/Klappe läuft im Automatikbetrieb.

  • Handbetrieb: Ausgegraut, bei Handbetrieb blau.

  • StellgradIstwert: 0.00% [1/min], ist zu normal. Im Falle einer Meldebehandlung wäre das Feld ist rot Hinterlegt.

  • Summenstörung: Ist aktiv, da die Steuersicherung eine Meldebehandlung ausgelöst hat.

  • Motorschutzschalter: Ausgegraut, es liegt keine Störung vor.

  • Summenstörungextern: Ausgegraut, es liegt keine Störung vor.

Falls ein Betriebsstundenzähler und Schaltspielzähler für diese Objekt angelegt wurde, gibt es zwei weitere SchaltflächenBSZundSSZ, welche die Bedienpanel für die Zähler öffnen (sieheWartungspaket)

Informationspanel Slide_Valve1

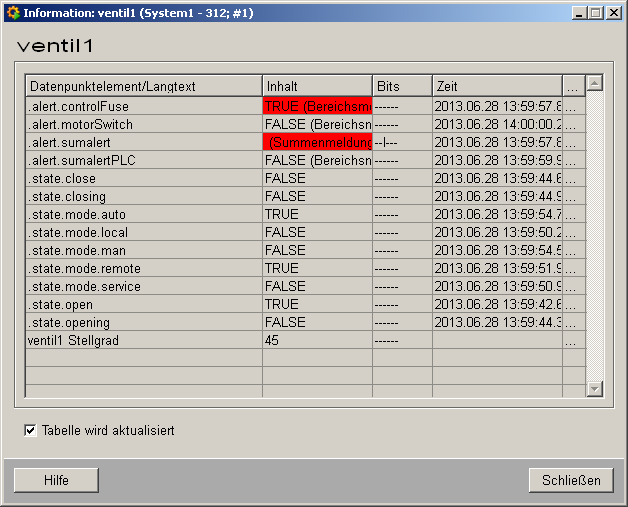

Das Informationspanel enthält Details zu den zugehörigen Datenpunktelementen. Die Beschreibung der Datenpunkttypen und ihrer Elemente entnehmen Sie dem Kapitel Datenpunkttypen für den Symbolkatalog (siehe SLIDE_VALVE1) im Modul PARA.

Abbildung 2. Informationspanel

Die Tabelle enthält alle Datenpunktelemente, entweder mit Namen oder Langtext, deren Werte (Inhalt), ihren Status (Bits) und die Quellzeit. Die Schaltflächen "..." öffnen Detailinformationen zu Ereignis oder Meldung (siehe Meldetabelle).

Simulationspanel Slide_Valve1

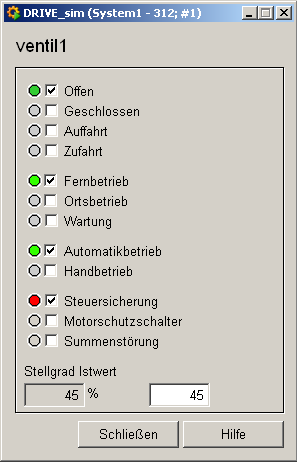

Mit Rechtsklick auf das Symbol und Menüwahl Simulation öffnen Sie das folgende Panel zur Simulation einer Peripherie. Mit dem Panel können händisch Datenpunktelementen gesetzt werden. Obiges Bedienpanel lässt sich mit folgenden Eingaben im Simulationspanel visualisieren (siehe Betriebszustände simulieren):

Abbildung 3. Simulationspanel
