Einfache STD_Symbole

Es handelt sich um Grundelemente der Oberflächengestaltung wie Wertanzeiger, Balkenanzeiger, Indikatoren, LEDs usw. Es sind rein grafische Symbole ( WinCC OA Panel-Referenzen), die ohne eigene Datenpunkte geliefert und nur auf Blattelemente parametriert werden. Die Symbole können mit unterschiedlichen Datentypen eingesetzt werden. Weiters gibt es Organisationsfunktionen wie Benutzeranzeigen, Festplatten, etc.

Zu den Bestandteile der einfachen STD_Symbole gehören:

  • Panel-Referenzen, Teil-Referenzen

  • Zugehörige Childpanels (z.B. Messwertinformation auf Klick)

  • Je Katalogrubrik eine Katalogdatei

  • Icons für die Kataloge (im < wincc_oa_path >/images Verzeichnis)

Da die einfachen Standardsymbole nur wenig Parametrieraufwand erfordern (teilweise ist nur ein Datenpunktelement zuzuweisen), werden in diesem Kapitel nicht alle Symbole detailliert beschrieben. Aus jeder Gruppe wird ein repräsentatives Symbol ausgewählt, und dessen Parametrierpanels und Informationspanels näher beschrieben.

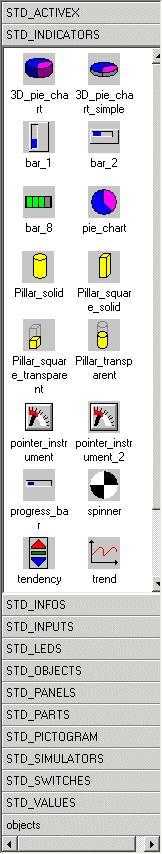

Folgende Abbildung zeigt den Symbolkatalog, mit den Standardsymbolen.

Abbildung 1. Standardsymbole
