Bit_Condition, Filter, Gastorch

Diese drei Symbole sind alle durch den Datenpunkttyp BIT_CONDITION repräsentiert. Damit lassen sich der Betriebszustand (Ein/Aus) oder eine Störung visualisieren:

Bedienpanel Bit_Condition

In diesem Panel lassen sich der Betriebszustand (Ein/Aus) oder eine Störung visualisieren:

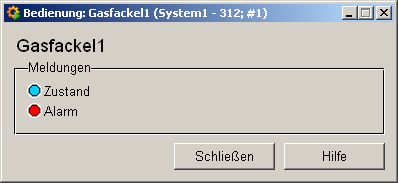

Abbildung 1. Bedienpanel

Informationspanel Bit_Condition

Das Informationspanel enthält Details zu den zugehörigen Datenpunktelementen. Die Beschreibung der Datenpunkttypen und ihrer Elemente entnehmen Sie dem Kapitel Datenpunkttypen für den Symbolkatalog (siehe BIT_CONDITION) im Modul PARA.

Abbildung 2. Informationspanel

Die Tabelle enthält alle Datenpunktelemente, entweder mit Namen oder Langtext, deren Werte (Inhalt), ihren Status (Bits) und die Quellzeit. Die Schaltflächen "..." öffnen Detailinformationen zu Ereignis oder Meldung (siehe Meldetabelle).

Simulationspanel Bit_Condition

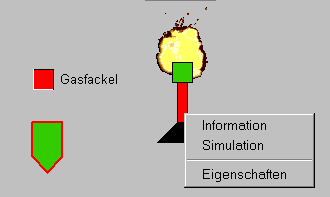

Mit Rechtsklick auf das Symbol und Menüwahl Simulation öffnen Sie das folgende Panel zur Simulation einer Peripherie. Mit dem Panel können händisch Datenpunktelementen gesetzt werden: In diesem Panel lassen sich der Betriebszustand (Ein/Aus) oder eine Störung simulieren (siehe Betriebszustände simulieren). Den zugehörigen Betriebszustand für folgendes Panel sehen Sie im Bedienpanel.

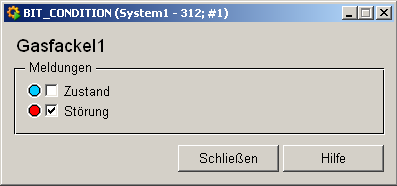

Abbildung 3. Simulationspanel
