Registerkarte Anlagenmodell

In der Registerkarte Anlagenmodell können Sie nach den View-Namen bzw. Knotennamen (siehe Grundlagen Anlagenmodell Editor für nähere Informationen) filtern. Jeder beliebige Knoten kann ausgewählt werden. Der ID-Pfad des ausgewählten Knoten wird übergeben und kann wie ein normaler Datenpunkt beispielsweise mit dpGet/dpSet angesprochen werden.

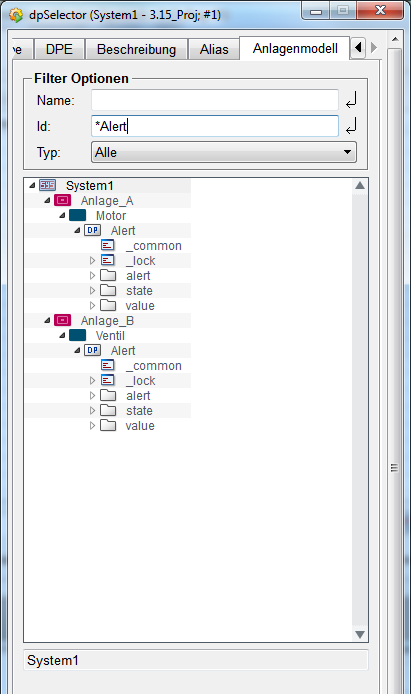

Abbildung 1. dpSelector und die Registerkarte Anlagenmodell

Name

Ermöglicht Filtern nach Knotennamen oder Viewnamen. In diesem Beispiel wird nach Knoten mit dem Namen Alarm gefiltert. In der Baumansicht wird das Ergebnis aufgelistet.

Es kann auch nach Namen mit Wildcards gesucht werden.

Id

Ermöglicht Filtern nach ID der Knoten. Es kann auch nach IDs mit Wildcards gesucht werden.

Typ

Über diese Combobox kann der Typ (entweder Struktur oder DP) definiert werden nach dem gefiltert wird.

inkl. Systemname

Beim CNS-Pfad im Textfeld wird zusätzlich der Systemname angezeigt.
