Standardsymbole für DPTs

Die Registerkarte "Symbole" ermöglicht das Verwalten und Zuweisen von Symbolen zu Datenpunkttypen, um deren Darstellung im Anlagenbild zu definieren und zu steuern.

Mit einem Klick auf einen Datenpunkttyp im PARA Baum werden im Panelfeld zwei Registerkarten sichtbar - Trend und Symbole.

Die Registerkarte Symbole erlaubt es, eine Anzahl von Symbole (Panelreferenzen; *.pnl) zu definieren, die die Datenpunkte diesen Typs im Anlagenbild repräsentieren sollen.

In der Registerkarte Symbole ist es möglich:

  • vorhandene Symbole aus dem Dateisystem automatisch zu laden

  • individuelle Symbole aus dem Verzeichnis < wincc_oa_path >/panels/objects zu laden

  • ein Defaultsymbol zu bestimmen

Diese Symbolauswahl findet Verwendung:

Anmerkung:
Diese Einstellungen stehen in einem verteilten System nicht zur Verfügung.

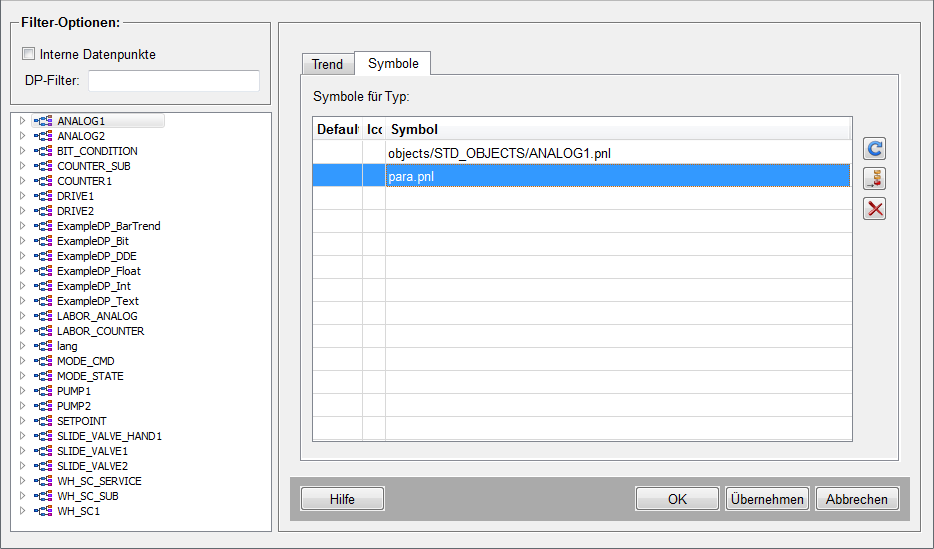

Abbildung 1. Registerkarte "Symbole"

Mit den folgenden Schaltflächen können Sie Symbole einem Datenpunkttyp hinzufügen oder entfernen:

Schalfläche Funktion der Schaltfläche
Fügt Symbole vom Dateisystem anhand von Regeln automatisch hinzu. Damit ein Symbol automatisch hinzugefügt wird, muss sich dieses im < wincc_oa_path >/panels/objects befinden und den gleichen Namen wie der Datenpunkttyp haben.
Öffnet ein Dialogfenster, in dem Sie ein Panel oder ein Symbol aus dem Verzeichnis < wincc_oa_path >/panels auswählen und somit der Tabelle hinzufügen können.
Löscht das markierte Symbol aus der Tabelle.

Speichern Sie ihre Änderungen, indem Sie Übernehmen oder OK klicken.
