Datenpunkt anlegen

Datenpunkte stellen im Prozessleitsystem WinCC OA die konkreten Gegenstücke der zu steuernden Anlagenteile dar. Die Strukturen der Datenpunkte sind in den Datenpunkttypen bereits festgelegt.

In diesem Kapitel wird gezeigt, wie Sie neue Datenpunkte anlegen und Datenpunkte ändern können.

Hinweis

Das Anlegen eines Datenpunktes in verteilten Systemen funktioniert nur im eigenen System!

Das Ergebnis könnte beispielsweise so aussehen wie in der folgenden Abbildung:

Abbildung 1. PARA-Tree mit Datenpunktfilter

Klicken Sie mit der rechten Maustaste auf einen Datenpunkttyp im PARA-TreeView. Das Kontextmenü des PARA-Trees sieht folgendermaßen aus:

Abbildung 2. Kontextmenü für das Anlegen eines Datenpunktes

Mit Datenpunkt erstellen können Sie einen neuen Datenpunkt anlegen, der die Struktur des DPT aufweist und die Standardkonfigs besitzt.

Die Funktion der weiteren Einträge im Kontextmenü erfahren Sie im Kapitel Massenparametrierung. Jedes Element eines Datenpunktes können Sie mit weiteren Konfigs beschreiben. Hierfür klicken Sie mit der rechten Maustaste auf ein Datenpunktelement und wählen aus dem erscheinenden Kontextmenü den gewünschten Eintrag:

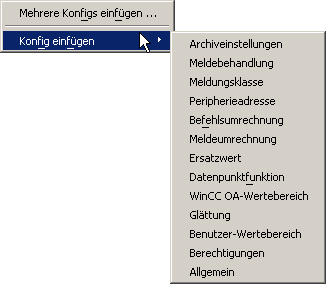

Abbildung 3. Kontextmenü für das Anfügen weiterer Konfigs

Mit dem Eintrag Mehrere Konfigs einfügen ... können Sie aus einem Auswahldialog durch Aktivieren der Checkboxen mehrere Konfigs an ein Element anhängen. Mit Konfig einfügen wählen Sie nur eines aus, mit dem das Element anschließend erweitert werden soll.

Löschen eines Konfigs erfolgt durch Klick mit der rechten Maustaste auf ein bestimmtes Konfig und Auswahl des Eintrages Konfig löschen.

Hinweis

Die automatisch eingefügten Standardkonfigs, beim Erstellen eines neuen Datenpunktes, können nicht gelöscht werden.

Beispiel: So legen Sie einen Datenpunkt an

VORSICHT: Voraussetzung für das Einfügen eines Datenpunktes ist, dass es bereits einen DP-Typ gibt!
  1. Klicken Sie mit der rechten Maustaste auf einen DP-Typ, z.B. Ventil und wählen Sie "Datenpunkt erstellen".

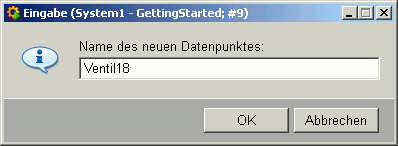

  2. Ein weiterer Dialog, für die Eingabe des neuen DP-Namens erscheint. Geben sie einen Namen (z.B. Ventil18) ein, und bestätigen Sie Ihre Eingabe mit der Schaltfläche OK.

Anmerkung: Datenpunktnamen dürfen nur Zeichen enthalten, die von nameCheck() erlaubt werden.
  1. Ihr Datenpunkt entspricht in der Struktur dem gewählten Datenpunkttyp, z.B. Ventil, und hat die auf den Elementen die Defaultkonfigs _common und _lock und _original.

  2. Fügen Sie weitere Datenpunkte ein, z.B. Ventil18.

Abbildung 4. Neuen Datenpunkt erstellen
