Arbeiten mit dem DP-Selektor

Im folgenden Beispiel soll mit Hilfe des DP-Selektors aus einer Reihe Datenpunkte nach verschiedenen Möglichkeiten gefiltert und ausgewählt werden. Der DP-Selektor ist meist über eine Schaltfläche mit Icon aufrufbar (siehe Modul PARA).

Im Folgenden wird die Schaltfläche +DP des Panels DP-Gruppen-Verwaltung der Datenpunktgruppen verwendet, um einzelne Datenpunkte an die Gruppe Strombetrieben anzuhängen.

Anmerkung:

Sie erfahren, wie Sie mit den Filtermöglichkeiten des neuen DP-Selektors ihre Datenpunkte auswählen können.

Voraussetzung und Vorarbeiten:

  1. Um die verschiedenen Filtermöglichkeiten auszuprobieren, wurden für die folgenden Beispiele Datenpunkttypen angelegt: Motor und Ventil vom DPT PUMP1 und SLIDE_VALVE1.

  2. Es wurden Datenpunkte angelegt, für Anlage 1 mit 3 Hallen (A,B,C) je drei Datenpunkte für den Datenpunkttyp PUMP1 also z.B. 1A_M_motor1 (also für Anlage 1, Halle A die Motoren 1-3), etc. also insgesamt 9 Datenpunkte. Ebenso werden für Datenpunkttyp Ventil die Datenpunkte 1A_V_ventil1 usw. angelegt (ebenfalls 9).

  3. Vergeben Sie im Config _common Alias-Bezeichnungen und Beschreibungen z.B. mot1A1 als Alias für Motor1 der Halle A in Anlage 1. Als Beschreibung, z.B. Motor des Krans als Beschreibung für den motor1 in Halle A der Anlage 1.

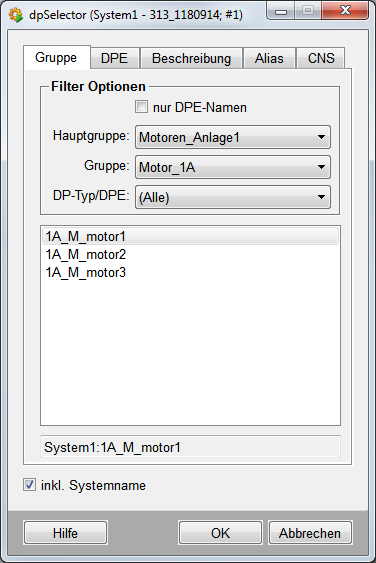

So wählen Sie aus der Registerkarte Gruppe ein Element

  1. Klicken Sie auf die Schaltfläche +DP.

  2. Öffnen Sie die Registerkarte Gruppe.

  3. Wählen Sie bei Hauptgruppe "Motoren_Anlage1" aus.

  4. Wählen Sie bei Gruppe "Motoren_1A" aus.

  5. Selektieren Sie den Datenpunkt 1A_M_motor1.

  1. Klicken Sie OK.

  2. Der Eintrag wird übernommen (in dem Fall in die Tabelle der Filterdefinitionen unter DP(E) Filter).

Anmerkung:

Wenn der Systemname angezeigt werden soll z.B. in einem verteilten System, selektieren Sie die Checkbox inkl. Systemname.

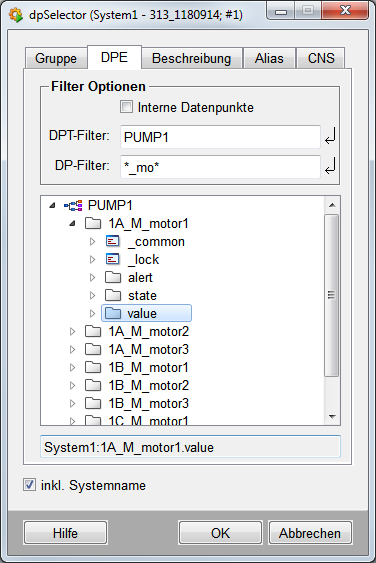

So wählen Sie aus der Registerkarte DPE ein Element

  1. Klicken Sie die Registerkarte DPE an.

  2. Geben Sie als Filter für den DPT PUMP1 an.

  3. Geben Sie als Filter für die Datenpunkte *_mo* an.

  1. Es werden alle Motoren der Anlage 1 angezeigt.

  2. Klicken Sie auf1A_M_motor1.

  3. Klicken Sie auf value und anschließend OK.

  4. Das ausgewählte Datenpunktelement wird in die Liste der Datenpunktgruppenfilter übernommen.

VORSICHT:

Wenn ein Datenpunktelement der ersten Ebene z.B. ein Element eines Datenpunkts vom Typ ExampleDP_Float selektiert wird, wird ein . Punkt zum Ende des Namens hinzugefügt. Der Punkt wird hinzugefügt, weil das Element gleichzeitig ein Datenpunkt und Datenpunktelement ist und WinCC OA davon ausgeht, dass mit der Selektion das Element gemeint ist. (Ein Element in WinCC OA enthält immer einen Punkt).

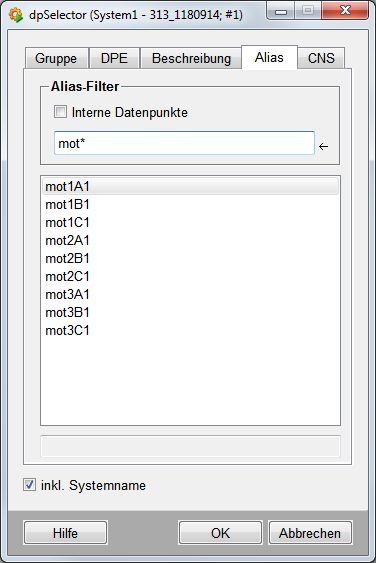

Filtern nach Alias oder Beschreibung

  1. Geben Sie in das jeweilige Eingabefeld ein Alias ein z.B. mot*. Die Anzeige erfolgt alphabetisch geordnet.

  2. Zu jedem Alias wird im Textfeld unterhalb der zugehörige Datenpunkt angezeigt.

  3. Klicken Sie OK, um diesen Datenpunkt in die Liste zu übernehmen

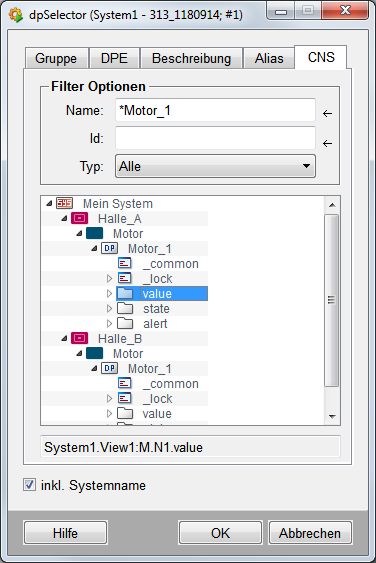

SO WÄHLEN SIE AUS REGISTERKARTE CNS EIN ELEMENT

  1. Geben Sie in das jeweilige Eingabefeld entweder einen Namen oder eine ID der CNS-Struktur an, z.B. *Motor_1

  2. Die vorkommenden Elemente werden mit dem entsprechenden ID-Pfad angezeigt.

  3. Klicken Sie OK, um diesen ID-Pfad zu übernehmen
