Drag & Drop von DPTs und DPs

WinCC OA unterstützt Drag & Drop von Datenpunkttypen und Datenpunkten aus der DP-Baumansicht (wie sie z.B. im PARA zu sehen ist) auf ein Panel. Von einer vorher definierten Menge von Standardsymbolen für einen Datenpunkttyp kann der Benutzer selbst entscheiden, welches Symbol den Datenpunkt auf dem Panel repräsentieren soll. Die Definition der Standardsymbole für einen Datenpunkttyp findet in der Registerkarte Symbole im PARA statt - siehe Standardsymbole für DPTs.

Folgendes gilt:

  • Wird ein Datenpunkt per Drag & Drop dem Panel hinzugefügt, wird im Panel zur Referenzdefinition der Datenpunkt automatisch ausgewählt.

  • Wird ein Datenpunkttyp per Drag & Drop dem Panel hinzugefügt, muss im Panel zur Referenzdefinition der Datenpunktausgewählt werden.

  • Wird ein Datenpunkttyp per Drag & Drop mit gedrückter Strg-Taste dem Panel hinzugefügt, wird automatisch das eingestellte Defaultsymbol verwendet und im Panel zur Referenzdefinition muss der Datenpunkt ausgewählt werden.

Beispiel für Drag & Drop eines Datenpunkttyps auf ein Panel

  1. Öffnen Sie den WinCC OA PARA.

  2. Klicken Sie auf den Datenpunkttyp ANALOG1.

  3. Gehen Sie zur Registerkarte Symbole.

  4. Klicken Sie auf die Schaltfläche . Dadurch wurde automatisch das Symbol ANALOG1.pnl aus dem Dateisystem geladen.

  5. Klicken Sie auf die Schaltfläche und öffnen Sie das Symbol ANALOG2.pnl aus dem WinCC OA Installationsverzeichnis \panels\objects\STD_OBJECTS.

  6. Wiederholen Sie Schritt 5 für die Symbole ANALOG_BAR.pnl, ANALOG1_1.pnl und ANALOG2_1.pnl.

  7. Wählen Sie ANALOG1.pnl als das Defaultsymbol aus, indem Sie in der Spalte Default mit der linken Maustaste in die entsprechende Zeile klicken. Das X kennzeichnet das Defaultsymbol.

  1. Klicken Sie auf Übernehmen.

  2. Öffnen Sie ein WinCC OA Panel.

  3. Ziehen Sie per Drag & Drop den Datenpunkttyp ANALOG1 (bzw. direkt einen Datenpunkt des Typs ANALOG1) aus der PARA Baumansicht auf das Panel.

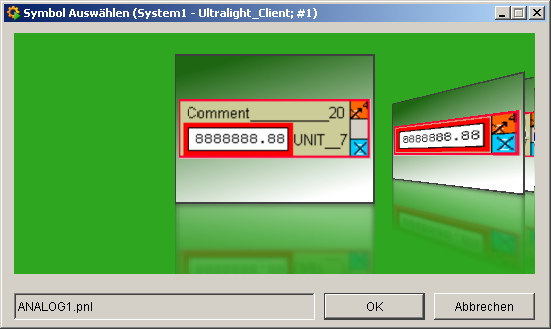

  4. Ein Popup-Fenster wird geöffnet. Dieses zeigt eine Vorschau der vorher definierten Standardsymbole.

  1. Das Symbol in der Mitte ist immer das zurzeit ausgewählte Symbol. Sein Name wird im Textfeld unten links angezeigt.

  2. Klicken Sie im Vorschaupanel auf das Symbol links, um dieses in die Mitte zu befördern und somit auszuwählen. Das gleiche gilt, wenn Sie auf das rechte Symbol klicken. Dadurch können Sie in der Vorschau beliebig navigieren.

  3. Nachdem Sie ein Symbol ausgewählt haben, klicken Sie auf OK, um dieses auf dem Panel platzieren zu können (bzw. auf Abbrechen, wenn den Prozess abgebrochen werden soll).

  4. Platzieren Sie das Symbol auf dem Panel mittels linken Mausklick.

  5. Da ein Datenpunkttyp per Drag & Drop auf das Panel gezogen wurde, muss in dem Panel zur Referenzdefinition ein Datenpunkt ausgewählt werden.

Siehe auch CTRL-Funktionen getPanelPreview(), imageToFile() und startPanelRefConstruct().
