BACnet Treiber Konfiguration

Öffnen sie das Parametrierpanel des BACnet Treibers über das Systemmanagement-Panel, um das Gerät in WinCC OA zu parametrieren.

Abbildung 1. System Management - Registerkarte Treiber

Klicken Sie auf die Schaltfläche BACnet Treiber.

Parametrieren Sie im folgenden Panel Ihr Peripheriegerät.

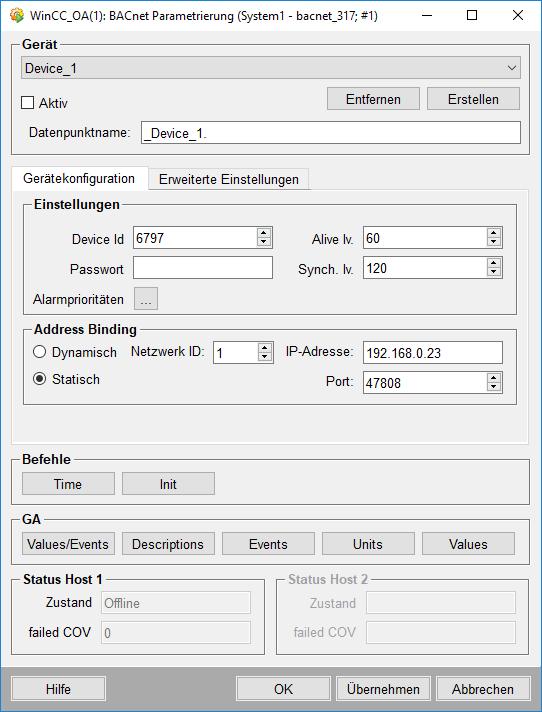

Abbildung 2. Parametrierpanel des BACnet Treibers

Das Parametrierpanel des BACnet Treibers ist in die folgenden Bereiche aufgeteilt.

Gerät

Mit einem Klick auf die Schaltfläche Erstellen öffnet sich ein Eingabefenster zum Erstellen eines neuen BACnet Datenpunktes (in einem redundanten Projekt wird ein Datenpunkt mit <Gerätename+"_2"> automatisch für das zweite Gerät erstellt). Der Datenpunkt des neuen Gerätes wird erst angelegt, nachdem die Schaltfläche Übernehmen betätigt wurde. Nach dem Erstellen des Gerätes können weitere Parameter für die Peripherie gesetzt werden. Diese werden in dem internen Datenpunkt "_BacnetDevice" gespeichert. Zum Ändern der Einstellungen wählen Sie den Gerätenamen in der Combobox aus, ändern Sie die Einstellungen und klicken Sie auf Übernehmen oder OK. Sobald ein neuer Verbindungsdatenpunkt erstellt wird, kann dieser sofort vom Treiber verwendet werden (kein Neustart erforderlich).

Die Schaltfläche Entfernen entfernt das ausgewählte Gerät.

Über die Checkbox Aktiv kann das ausgewählte BACnet Gerät aktiv/inaktiv gesetzt werden. Sie können ein bereits angelegtes und konfiguriertes Gerät deaktivieren. In dem Fall kommuniziert der Treiber nicht mit dem Gerät. Der Gerätedatenpunkt wird nicht gelöscht und kann zu jedem beliebigen Zeitpunkt reaktiviert werden.

Registerkarten

Die folgenden Registerkarten bieten weitere Konfigurationsmöglichkeiten:

Registerkarte Beschreibung
Gerätekonfiguration Konfiguration von Verbindungsparametern
Erweiterte Einstellungen Zusätzlihce Einstellungen (Restart Handling, etc.)

Befehle

Mit dem zur Auswahl stehenden Befehlsknöpfen können bestimmte Ereignisse an dem parametrierten Gerät ausgelöst werden:

Time
Synchronisiert die Zeit am Gerät mit der Zeit des Datenpunktelements. Wenn am Datenpunktelement die Nullzeit gesetzt wurde, wird die aktuelle Systemzeit vom Treiber automatisch bestimmt und mit dem Telegramm gesendet (DM-TS-A Dienst).
Init
Führt eine erneute Initialisierung des Gerätes aus (DM-RD-A Dienst).

GA

Löst eine Generalabfrage am parametrierten Gerät aus. Dabei können die folgenden Daten einzeln abgefragt werden:

Values/Events
Fragt die Objektwerte und -ereignisse des Gerätes ab.
Description
Fragt die Objektbeschreibungen des Gerätes ab.
Events
Fragt die Objektereignisse des Gerätes ab.
Units
Fragt die Objekteinheiten des Gerätes ab.
Values
Fragt die Objektwerte des Gerätes ab.

Status Host 1 / Status Host 2

Im Bereich Status werden Informationen zu dem entsprechenden BACnet Gerät ausgegeben. Unter Zustand werden Informationen zum Verbindungsstatus angegeben (Online/Offline) und unter failed COV Informationen über die Anzahl der fehlgeschlagenen COV-Registrierungen (COV = Change Of Value).

In einem redundanten Betrieb werden die Statusinformationen zweimal ausgegeben: einmal für den aktiven und einmal für den passiven Server.
