Grafikobjekteigenschaft setzen
Der ScriptWizard ermöglicht es mittels der Funktion "Grafikobjekteigenschaften setzen" einer Grafikobjekteigenschaft Werte zuzuweisen.

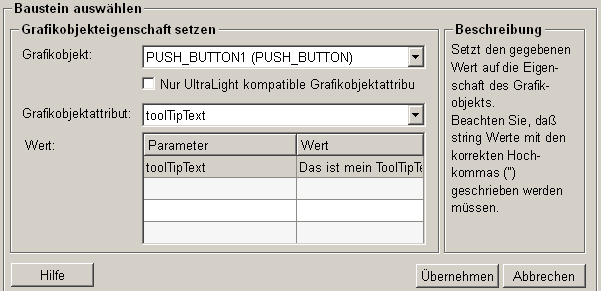

Aufbau
Im Folgenden eine Auflistung mit einer entsprechenden Erklärung der verfügbaren Einstellungsmöglichkeiten sowie Schaltflächen der Funktion "Grafikobjekteigenschaft setzen".
Grafikobjekt
Die Auswahlliste des Grafikobjektes ermöglicht es, aus allen verfügbaren Grafikobjekten zu wählen.
Grafikobjektattribut
Abhängig von der Auswahl des Grafikobjektes bietet die Auswahlliste alle für das Grafikobjekt verfügbaren Grafikobjektattribute an.
Wert
Die Tabelle ermöglicht die Zuweisung eines Wertes auf den entsprechenden Attribut-Parameter. Zur Auswahl stehen hier bereits definierte Variablen oder die Möglichkeit Werte selbst einzutragen. In den meisten Fällen steht nur ein Parameter zur Verfügung jedoch manche Attributen beinhalten mehrere Parameter, z.B. Attribut: "size" Parameter: "width","height".
Standardmäßig wird eine neue Variable mit dem Namen "getValueVar_1" angelegt.
Hinweis
Werte vom Typ String müssen mittels "" (Hochkomma) angegeben werden.
Hilfe
Die Hilfe Schaltfläche öffnet die WinCC OA 3.14 Hilfe Datei und ermöglicht damit den Zugriff auf zusätzliche Informationen über die Funktion "Grafikobjekteigenschaft setzen".
Übernehmen
Durch das Betätigen der "Übernehmen" Schaltfläche wird der Funktions-Abschnitt für das Setzen der Grafikobjekteigenschaft abgeschlossen und der ScriptWizard übernimmt diesen in die momentan gewählte Funktion.
Abbrechen
Durch das Betätigen der "Abbrechen" Schaltfläche wird diese Funktion verworfen und es kann eine neue Funktion für den ScriptWizard gewählt werden.
