Childpanel öffnen
Die Funktion "Childpanel öffnen" des ScriptWizards ermöglicht es, ein neues Panel zu öffnen.
Aufbau
Im Folgenden eine Auflistung mit einer entsprechenden Erklärung der verfügbaren Einstellungsmöglichkeiten sowie Schaltflächen der Funktion "Childpanel öffnen".
Panel
Ermöglicht die Auswahl des zu öffnenden Panels innerhalb eines eigenen Dialoges.
Variablen
Eine Auflistung der verfügbaren Variablen. Können z.B. dafür benutzt werden, um den Pfad innerhalb einer Funktion festzulegen, um so ein dynamischeres Verhalten zu erreichen.
$-Parameter
Ermöglicht die Auswahl der verfügbaren $-Parameter, welche vergleichbar mit den verfügbaren Variablen verwendet werden können (siehe oben).

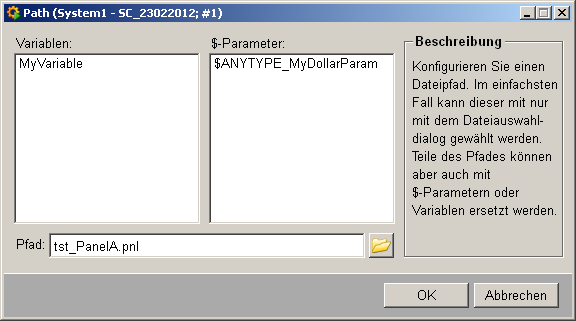

Pfad
Mittels des Auswahldialoges (
) kann ein Dateipfad gewählt werden.
Alternativ kann innerhalb des Pfadfeldes auch manuell ein Pfad eingetragen oder mittels der
Variablen und $-Parameter zusammengestellt werden.
Fenstertitel
Ermöglicht das Festlegen eines Fenstertitels. Hierbei besteht die Möglichkeit diesen mittels Variablen oder $-Parameter zu setzen (siehe Abbildung 3).
Variablen
Eine Auflistung der verfügbaren Variablen. Können z.B. dafür benutzt werden, um den Titel des Panels innerhalb einer Funktion festzulegen, um so ein dynamischeres Verhalten zu erreichen.
$-Parameter
Ermöglicht die Auswahl der verfügbaren $-Parameter, welche vergleichbar mit den verfügbaren Variablen verwendet werden können (siehe oben).
Callback-Funktion
Es können Parameter angelegt werden, welche beim Aufruf der Callback-Funktion übergeben werden. Dies kann vor allem für die Übergabe von Werten oder die Unterscheidung der weiteren Vorgehensweise verwendet werden.
Position
Folgende Optionen stehen für die Position des neuen Panels zur Verfügung:
Zentriert => Das neue Panel wird mittig über dem aufrufenden Panel platziert
(x / y) => Das Panel wird relativ zum aufrufenden Panel platziert, z.B. bei x: 100, y:80 wird das Panel 100 Pixel rechts und 80 Pixel nach unten zu der Mitte des aufrufenden Panels platziert.
Hinweis
Geben Sie entweder null oder positive Nummer ein, sonst kann ScriptWizard die Einstellung nicht akzeptieren. Das bedeutet, dass ein neues Panel kann nur genau über oder rechts unten zu der Mitte des aufrufenden Panels platziert werden.
$-Parameter
In dieser Tabelle werden alle $-Parameter aufgelistet, die im ausgewählten Childpanel definiert und verwendet wurden.
Hilfe
Die Hilfe Schaltfläche öffnet die WinCC OA 3.14 Hilfe Datei und ermöglicht damit den Zugriff auf zusätzliche Informationen über die Funktion "Panel öffnen".
Übernehmen
Durch das Betätigen der "Übernehmen" Schaltfläche wird der Abschnitt für das Öffnen des Panels übernommen und in die momentane Funktion eingefügt (siehe Abbildung 4).
Abbrechen
Durch das Betätigen der "Abbrechen" Schaltfläche wird diese Funktion verworfen und es kann eine neue Funktion für den ScriptWizard gewählt werden.
