STD_SIMULATORS
Mit diesen Symbolen können Simulationen mit Zufallswerten bzw. mit anderen Funktionen erzeugt werden.
| Symbol | Symbolname | Beschreibung |
 |
RampSim | Wertesimulation mit Rampenfunktion |
 |
RandSim | Wertesimulation mit Zufallsfunktion |
 |
SineSim | Wertesimulation mit Sinusfunktion |
RampSim

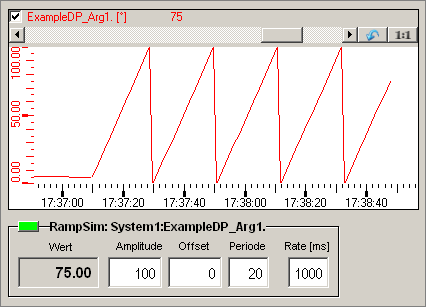

Die Simulatoren generieren verschiedene Kurvenformen, und können beispielsweise statt einer SPS Werte für Testzwecke verschicken. Folgende Abbildung zeigt den aktiven Simulator zur Erstellung einer Rampenfunktion, deren Werte im Symbol Trend (siehe Trend) dargestellt werden.
Im zugehörigen Referenz-Editor wird ein entsprechendes Datenpunktelement angegeben, wobei wahlweise dessen (parametrierter) Wertebereich oder aber Werte zwischen 0 und 100 als Simulationsbereich verwendet werden.
Hinweis
Um den Simulator zu starten, klicken Sie links auf das rote Rechteck im Rahmen; im gestoppten Zustand ist es rot, bei laufendem Simulator grün. Um den Simulator zu stoppen, klicken Sie erneut auf das (grüne) Rechteck.
