Voraussetzungen und Installation

Voraussetzungen

  • WinCC OA Version 3.14

  • Siemens ITC (Industrial Thin Client)

Einschränkung: Durch technische Limitierungen wird die Verwendung von UTF-8 Datenpunktfunktionen nicht für ITCs unterstützt.

Installation

Auf dem Industrial Thin Client bauen Sie eine Verbindung zum Server auf, indem Sie nun einfach die IP-Adresse des WinCC OA-Web Servers angeben. Gehen Sie wie folgt vor:

  1. Auf dem Industrial Thin Client loggen Sie sich als Administrator ein und unter Verbindungen (Connections), erstellen Sie eine neue Verbindung:

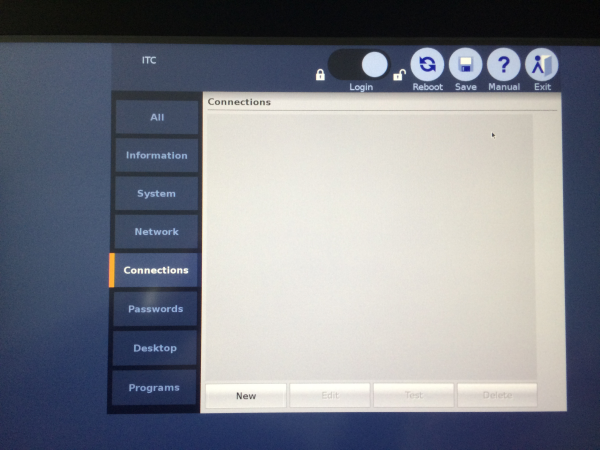

    Abbildung 1. Siemens ITC - Verbindungen (Connections)

  2. Selektieren Sie " WinCC OA", siehe Abbildung unterhalb:

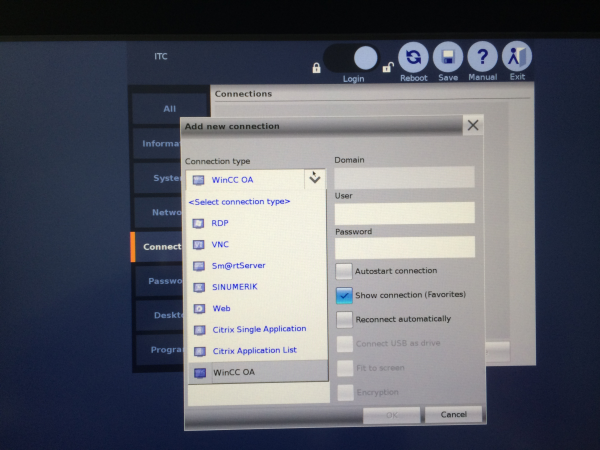

    Abbildung 2. Siemens ITC - eine neue Verbindung ( WinCC OA)

  3. Geben Sie die Daten an:

    "Verbindungsname", "Beschreibung", "Server (IP-Adresse)", "Port" und die "Client ID" (Die Client-ID ist die UI-Nummer und defaultmäßig 0. Soll eine bestimmte UI-Nummer verwendet werden, kann die Nummer angegeben werden), haken Sie die Checkboxes "Autostart Verbindung", "Verbindung anzeigen" und "Automatisch wieder verbinden" an. Klicken Sie die OK-Schaltfläche.

    Auch Benutzer und Passwort können angegeben werden - siehe Abbildung unterhalb.

    Abbildung 3. Siemens ITC - Verbindungsdaten

  4. Klicken Sie danach auf "Beenden" im Panel rechts oben. In der Taskleiste unten selektieren Sie über das Stern-Symbol die Verbindung. Die Verbindung zum Server wird aufgebaut und ein User Interface gestartet.

Anmerkung: Der ITC zeigt die UTC-Zeit an.

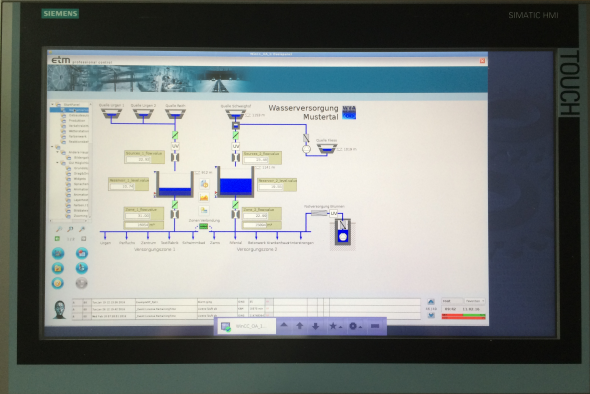

Abbildung 4. ITC und WinCC OA User Interface
