_VIDEO_OA_DRIVER
Datenpunkte dieses Typs dienen zur Kommunikation mit dem WinCC OA Video Manager. Es existiert ein Datenpunkt pro Server.
_VIDEO_OA_DRIVER für die Kommunikation mit dem WinCC OA Video Manager auf Server 1 und _VIDEO_OA_DRIVER_2 für die Kommunikation mit dem WinCC OA Video Manager auf Server 2 in einem redundanten Projekt.
Um den redundanten Betrieb zu gewährleisten befindet sich in der Datei config.redu des Frameworks folgender Eintrag:
[event]
fwsDpType = "_VIDEO_OA_DRIVER."

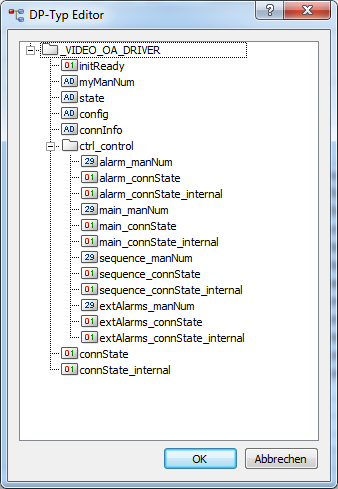

| Element | Typ | Beschreibung |
|---|---|---|
| initReady | bool | Dieses Datenpunktelement wird vom WinCC OA Manager mit TRUE beschrieben, sobald er nach einem Neustart seine Initialisierung abgeschlossen hat und Befehle von Video-Objekten entgegennehmen kann. Das Datenpunktelement wird vom WinCC OA Manager nicht zurückgesetzt. |
| myManNum | string | Managernummer des Video Managers |
| state | string | Zur Zeit nicht genutzt |
| config | string | Zur Zeit nicht genutzt |
| connInfo | string | Verbindungsstatus zu den Control Interfaces |
| ctrl_control.alarm_manNum | int | Managernummer von VIDEO_OA_alarm.ctc |
| ctrl_control.alarm_connState | bool | 1 = VIDEO_OA_alarm.ctc läuft auf diesem Rechner |
| ctrl_control.alarm_connState_internal | bool | Verbindungsstatus in Verbindung mit dem Redundanzstatus. 1 = ctrl läuft und der Rechner ist der aktive Rechner oder der Rechner ist passiv. 0 = ctrl läuft nicht und der Rechner ist aktiv |
| ctrl_control.main_mainNum | int | Managernummer von VIDEO_OA_main.ctc |
| ctrl_control.main_connState | bool | 1 = VIDEO_OA_main.ctc läuft auf diesem Rechner |
| ctrl_control.main_connState_internal | bool | Verbindungsstatus in Verbindung mit dem Redundanzstatus 1 = ctrl läuft und der Rechner ist der aktive Rechner oder der Rechner ist passiv. 0 = ctrl läuft nicht und der Rechner ist aktiv |
| ctrl_control.sequence_manNum | int | Managernummer von VIDEO_OA_sequence.ctc |
| ctrl_control.sequence_connState | bool | 1 = VIDEO_OA_sequence.ctc läuft auf diesem Rechner |
| ctrl_control.sequence_connState_internal | bool | Verbindungsstatus in Verbindung mit dem Redundanzstatus. 1 = ctrl läuft und der Rechner ist der aktive Rechner oder der Rechner ist passiv. 0 = ctrl läuft nicht und der Rechner ist aktiv |
| ctrl_control.extAlarms_manNum | int | Zur Zeit nicht genutzt |
| ctrl_control.extAlarms_connState | bool | Zur Zeit nicht genutzt |
| ctrl_control.ext.Alarms_connState_internal | bool | Zur Zeit nicht genutzt |
| connState | bool | 1 = Treiber läuft auf diesem Rechner |
| connState_internal | bool | Verbindungsstatus in Verbindung mit dem Redundanzstatus. 1 = Treiber läuft und der Rechner ist der aktive Rechner oder der Rechner ist passiv. 0 = Treiber läuft nicht und der Rechner ist aktiv. |
Details zum connInfo Datenpunktelement
Dieses Datenpunktelement wird vom WinCC OA Manager zur Laufzeit beschrieben und zeigt den
aktuellen Verbindungsstatus zu den konfigurierten Control Interfaces.
Dabei hat der Verbindungsstatus die folgende Bedeutung:
Control_Interface_<nr>=<Verbindungsstatus>
Der Verbindungsstatus kann folgende Werte annehmen:
| Wert | Beschreibung |
|---|---|
| OFFLINE | keine Verbindung |
| CONNECTED | TCP-Verbindung hergestellt |
| LOGGIN_IN | Login-Versuch gestartet |
| LOGGED_IN | Erfolgreich authentzifiziert |
| SUBCONFIGS_SENT | Anmeldung für Configstatus läuft |
| SUBSSTATUS_SENT | Anmeldung für Gerätestatus läuft |
| SUBSEVENTS_SENT | Anmeldung für Geräteevents läuft |
| SUBSYSTEMS_SENT | Anmeldung für Systemstatus läuft |
| ONLINE | Initialisiert und aktiv |
BEISPIEL
Control_Interface_00001=ONLINE; Control_Interface_00002=LOGGED_IN;
