Wetterstation

Das Anlagenbild Wetterstation (<proj_path>/panels/mainpanels/weather_station.pnl) zeigt ein Überblicksbild einer typischen Messanordnung. Links im Bild visualisiert eine Grafik den eigentlichen Messaufbau - im vorliegenden Fall einen meteorologischen Messturm, der im Szenario nahe einer Schutzhütte errichtet wurde.

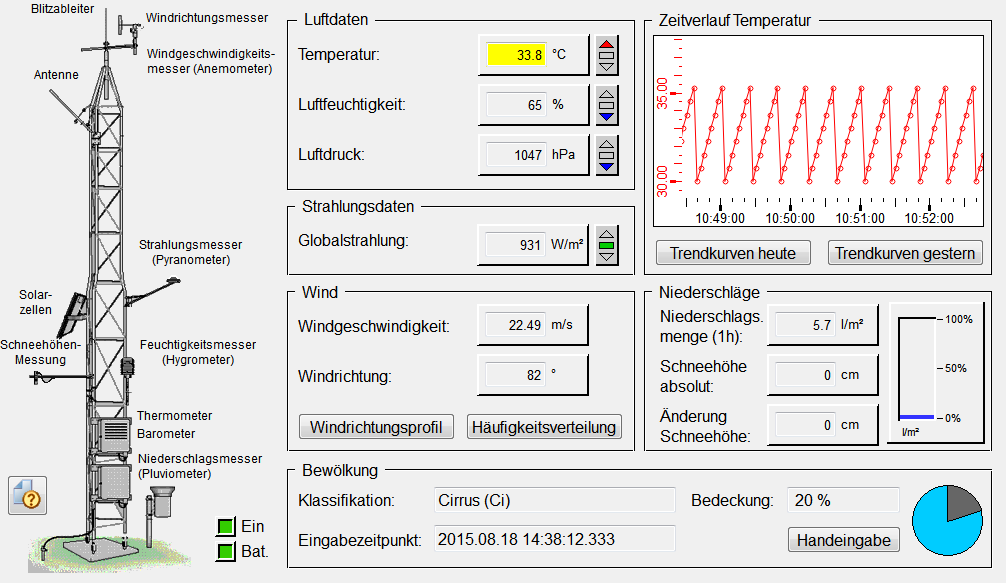

Abbildung 1. Anlagenbild Wetterstation

Das Szenario Wetterstation steht für jene Klasse von Visualisierungsaufgaben in denen keine Benutzereingriffe möglich sind, also lediglich Daten erfasst, angezeigt und visualisiert werden.

Während die meisten Messdaten automatisch ins System gelangen, müssen Bewölkungsgrad und Klassifizierung händisch eingegeben werden. Dabei sind Spontaneingaben (für den aktuellen Zeitpunkt) sowie Eingaben zu den festen Ablesezeitpunkten möglich.

Das gesamte Szenario wurde durch die Nutzung einfacher Standardsymbole (im Lieferumfang von WinCC OA) erledigt. Ob Messwertanzeiger mit Detailanzeige, Mini-Trend der Temperatur oder LED-Symbole für die Batterieanzeige - alles wurde durch vorgefertigte Symbole (siehe Einfache STD_Symbole und Referenzen) gelöst.

Anmerkung:

Einfache Standardsymbole sind nicht typgebunden. Sie können mit beliebigen Blattelementen von mehr oder weniger strukturierten Datenpunkten verbunden werden.

Einfache Bedienhandlungen

Folgende Bedienhandlungen empfehlen sich bei der Beschäftigung mit dem Anlagenbild:

  • Aufschalten eines Messwert-Detaildialoges durch Mausklick links auf die Wertanzeiger.

  • Öffnen einer der Trendansichten "Windrichtungsprofil", "Häufigkeitsverteilung" etc. - siehe dazu auch Einleitung zu den Trends.

  • Handeingabe eines Messpunktes für Bewölkungsgrad und Klassifikation durch Drücken der Schaltfläche "Handeingabe".

Besonderheiten

Neben der Verwendung von einfachen, nicht typgebundenen Standardsymbolen wird in dem Anlagenbild auch die "Einfache Parametrierung" (siehe auch Einfache Parametrierung) verwendet. Dabei handelt es sich um eine Methode der Animation bzw. der Bildsteuerung bei der das Engineering völlig ohne Programmierung oder Scripting erfolgt. In Dialogen parametriert der Benutzer die gewünschten Animationen oder Bildwechsel.

Im vorliegenden Anlagenbild wurden die Bildaufschaltungen der Trendpanels und der Handeingabe derart parametriert.

Die Einfache Parametrierung (Funktion des grafischen Editors) erreicht man indem man bei selektiertem Objekt im Property-Sheet Registerkarte "Events" nicht auf die Schaltflächen mit den drei Punkten [...] sondern auf den Spaltenbereich davor klickt.

Zugehörige Datenpunkttypen

Datenpunkte von folgendem Datenpunkttyp werden im Anlagenbild Wetterstation verwendet:

  • WEATHERSTATION

Strukturen und Parametrierungen lassen sich am besten im Modul PARA betrachten. Dieses kann durch Start des letzten Managers in der Liste der Console geöffnet werden (siehe auch Grundlagen PARA). Details zu Datenpunkttypen und Datenpunkten finden sich im Abschnitt Datenpunkttypen und Datenpunkte.
