Gebäudetechnik

Das Anlagenbild Gebäudetechnik ( <proj_path>/panels/mainpanels/building_automation.pnl ) zeigt eine Klimaanlage mit 2 aktiven Regelzonen.

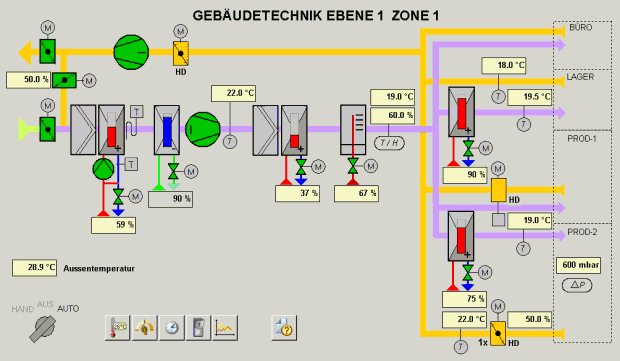

Abbildung 1. Anlagenbild Gebäudetechnik

Mausklick links auf die Gerätesymbole wie Ventile, Pumpen Ventilatoren öffnet einen einfachen Bediendialog. Bei allen explizit als Messwert ausgewiesenen Wertanzeigern (mit Bezugslinie und Kreissymbol) kann über dies das allgemeine Direktabfrage-Panel geöffnet werden.

Die Schaltflächen zur Ein- und Ausblendung zusätzlicher Informationseinheiten wie Zeitschaltprogramme oder Sollwertvorgaben für die Kaskadenregelung etc. (Schaltflächen neben dem Anlagenschalter links unten) sind in der DemoApplication nicht ausgeführt.

Zur Realisierung wurde ein Symbolkatalog für die Gebäudeautomation herangezogen. Darin sind auch über die angezeigten Elemente hinaus zahlreiche Symbole aus dem Heizungs-, Lüftungs-, Klimabereich in Form von WinCC OA Panelreferenzen enthalten. Der ganze Katalog kann im grafischen Editor durch Aktivierung des Menüpunktes "View", Eintrag "Catalogue" und des Unterpunktes "<proj_path>/DemoApplication_<Version>/" betrachtet werden.

Einfache Bedienhandlungen

Folgende Bedienhandlungen empfehlen sich bei der Beschäftigung mit dem Anlagenbild:

  • Öffnen des Bediendialoges zum Regelventil bei Haupt-Heizregister (oberhalb des Pumpensymboles links im Bild) und Befehlsgabe Auf / Zu. Sowohl Wertanzeige als auch Balkenanzeige werden aktualisiert.

  • Schalten des Zuluft-Ventilators im zugehörigen Bediendialog.

  • Ausprobieren der Stellungen Hand - Aus - Auto des Anlagenschalters.

Besonderheiten

Szenario Gebäudetechnik verwendet so etwas ähnliches wie ein kleines, vereinfachtes Branchenpaket. Eine Symbolsammlung der Grafiken, eigene Datenpunkttypen und Datenpunkte. In diesen Datenpunkten ist als Besonderheit die Verwendung von Typ-in-Typ Referenzen bei Datenpunkten ersichtlich - HVAC_VALVE ist ein Sub-Typ innerhalb von HVAC_PREHEATER (siehe auch Typreferenz).

Zugehörige Datenpunkttypen

Datenpunkte von folgenden Datenpunkttypen werden im Anlagenbild Gebäudetechnik verwendet:

  • HVAC_DEVICESWITCH - Anlagen Hauptschalter

  • HVAC_FAN - Ventilatoren

  • HVAC_FLAP - Klappen

  • HVAC_MEASUREMENT - Messwertanzeiger

  • HVAC_PREHEATER - Vorheizregister (Nutzt HVAC_VALVE als Typ-Referenz)

  • HVAC_PUMP - Pumpe

  • HVAC_VALVE - (Regel-)Ventile

  • WEATHERSTATION - Anzeige der Außentemperatur

Strukturen und Parametrierungen lassen sich am besten im Modul Para betrachten. Dieses kann durch Start des letzten Managers in der Liste der Console geöffnet werden (siehe auch Grundlagen PARA). Details zu Datenpunkttypen und Datenpunkten finden sich im Abschnitt Datenpunkttypen und Datenpunkte.

Anmerkung:

Das Szenario "Gebäudetechnik" besitzt in dieser Demo keinerlei Verarbeitungslogiken. Es dient hier vielmehr der Demonstration der Grafik und der Grundlagen von einfachen Symbolkatalogen. Die Symbole (Referenzen) und Datenpunkte sind relativ einfach aufgebaut und sollen dem Benutzer als mögliches Beispiel dienen. Um in diesem Anlagenbild einfache Bedienhandlungen durchführen zu können, muss bei den Simulationseinstellungen der Punkt "Rückmeldungssimulation" aktiviert sein. (siehe auch Rückmeldungssimulation)
