Der Datenpunkt Editor - Massenparametrierung

Datenpunkttypen und Datenpunkte können bei WinCC OA auf unterschiedlichste Art erstellt und parametriert werden. Über die Massenparametrierung können die Einstellungen eines Datenpunktes beim Erstellen von neuen Datenpunkten geerbt werden. Die Einstellungen (Konfigs mit den eingestellten Parametern) am Master-Datenpunkt werden automatisch auf jeden neuen Datenpunkt des Datenpunkttyps übertragen.

Neben den Möglichkeiten über ASCII Dateien und den Import von Extern, ist wohl die komfortabelste Möglichkeit die Arbeit mit dem PARA Modul. Bei der DemoApplication wird für den Start dieses Moduls die Zeile mit dem Eintrag

User Interface -m para

mit der rechten Maustaste angeklickt und im erscheinenden Kontextmenü der Eintrag "Managerstarten" gewählt.

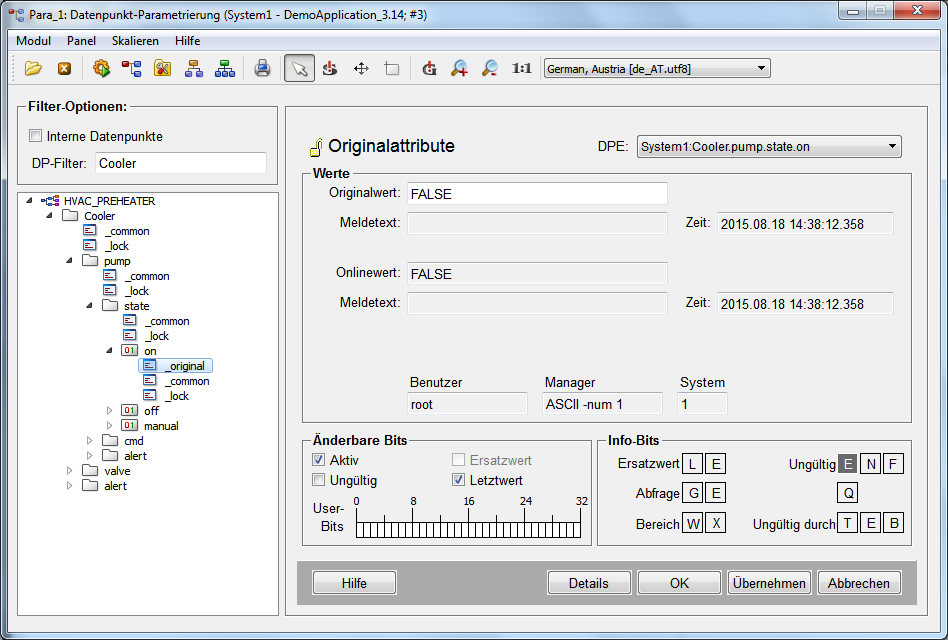

Abbildung 1. Datenpunktparametrierung - Modul PARA

Wie Datenpunkttypen mit dem PARA gestaltet werden, wie man Datenpunkte und Master-Datenpunkte anlegt und bearbeitet und Parametrierungen an Konfigs durchführt, wird in folgenden Kapiteln ausführlich beschrieben:

In WinCC OA können Datenpunkte auch zur Laufzeit per Control-Skript angelegt werden (siehe auch Control-Funktion dpCreate()).

Parametrierdaten / Datenpunkte

Parametrierdaten und Datenpunkte werden in einer eigenen Datenbank abgelegt. Die Parametrierung selbst erfolgt über das Modul Para (siehe auch Modul PARA) bzw. durch Einspielen von Datenpunktlisten aus ASCII-Dateien. Hierfür stehen sowohl eine Kommandozeilenfunktion als auch ein komfortabler, grafischer Dialog zur Verfügung (siehe auch ASCII-Manager und ASCII-Manager Panel).
