Konfigurationen

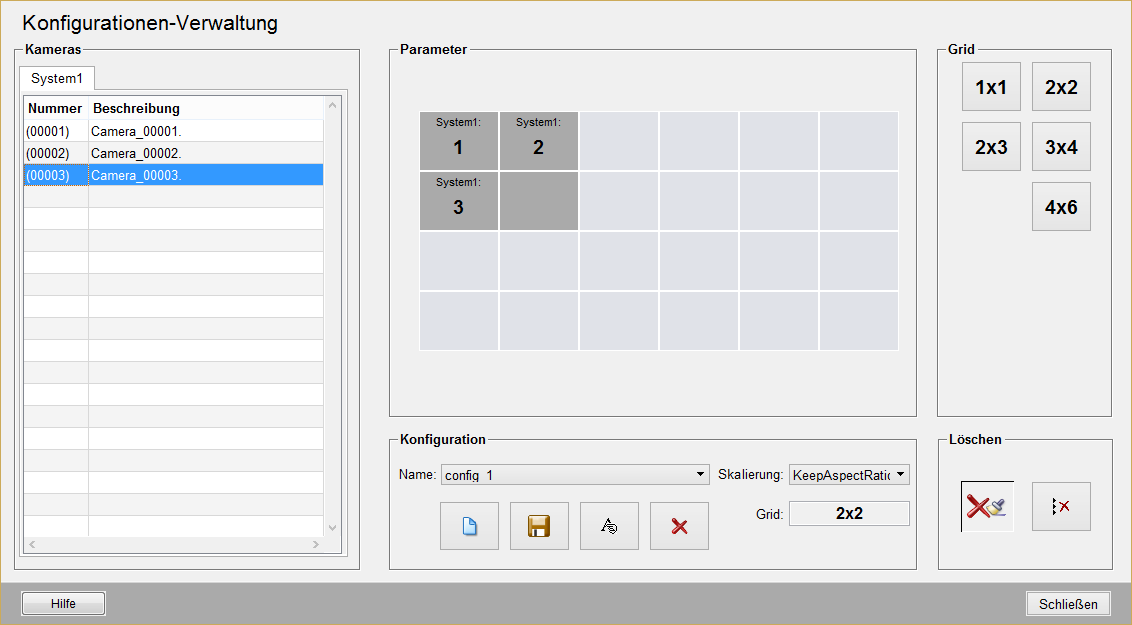

In einer Konfiguration werden alle Parameter für eine Aufschaltung auf ein EWO oder einen Display-Monitor gespeichert. Das Panel zum Verwalten der Konfigurationen wird über die Schaltfläche Konfigurationen in der Registerkarte Video im Systemmanagement aufgerufen.

Kameras

In dieser Tabelle sind alle verfügbaren Kameras enthalten. Die Kameras können per Drag & Drop auf die einzelnen Dialoge der Konfiguration gezogen werden.

Parameter

Hier wird die angewählte Konfiguration dargestellt. Für jeden Dialog der Konfiguration kann eine Kamera definiert werden.

Grid

Über die entsprechenden Schaltflächen kann der gewünschte Grid ausgewählt werden.

Konfiguration

In diesem Abschnitt werden Konfigurationsname und Skalierung definiert, sowie der ausgewählte Grid angezeigt. Bereits bestehende Konfigurationen können über die Auswahlliste ausgewählt werden. Für die Skalierung stehen folgende Möglichkeiten zur Auswahl:

  • ZoomToFill

  • FitToSize

  • KeepAspectRatio

Folgende Schaltflächen stehen zur Verfügung:

erstellt eine neue Konfiguration

speichert die aktuelle Konfiguration

benennt die aktuelle Konfiguration um

löscht die aktuelle Konfiguration

Löschen

ermöglicht das Löschen einer Kamera per Drag & Drop (durch Ziehen dieses Symbols auf die entsprechende Kamera) oder durch Doppelklick.

löscht alle Kameras

Verwendung einer Konfiguration

Konfigurationen können mit der CTRL-Funktion VIDEO_OA_paraList_show() auf EWOs oder Display-Monitore aufgeschaltet werden. Soll die Konfiguration automatisch beim Start eines EWOs oder eines Display-Monitors aufgeschaltet werden, muss für die Konfiguration der Name start_[Name des EWOs] bzw. start_[Name des Display-Monitors] vergeben werden.

Beispiel

Die Konfiguration start_ewo1 wird automatisch beim Start des EWOs mit dem Namen ewo1 auf diesem aufgeschaltet.
