_default (Ersatzwert)

Ein Ersatzwert wird in Ausnahmesituationen zum geltenden Onlinewert eines Datenpunktelements und ist als solcher immer gültig. Er muss daher im WinCC OAWertebereich des Datenpunktelements liegen. Als geltender Wert kann ein Ersatzwert ausdrücklich durch Benutzer, Control, API oder aber automatisch durch WinCC OA definiert werden. Der definierte Ersatzwert wird nur dann verwendet, wenn die eingestellten Bedingungen zutreffen.

Das Parametrierpanel erlaubt, Datenpunktelementen unter gegebenen Bedingungen Ersatzwerte zuzuordnen. Das geschieht mit Hilfe von Attributen des Konfigs _default ("Ersatz"). Durch Doppelklick auf das Konfig wird das Panel Ersatzwert aufgerufen. Die zugehörigen Datenpunktattribute entnehmen Sie bitte dem Anhang.

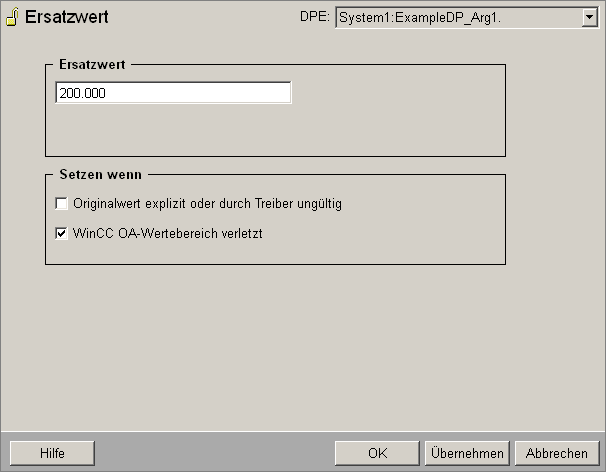

Abbildung 1. Panel Ersatzwert

Panel Ersatzwert

In der Combobox des Panels steht der Name des bearbeiteten Datenpunktelementes bzw. Beschreibung oder Alias.

Ersatzwert

In das Eingabefeld "Ersatzwert" ist der gewünschte Wert einzutragen. Dabei ist jedoch zu beachten, dass die Datentypen von Datenpunktelement und Ersatzwert übereinstimmen. In der Check-Box sind durch Anklicken jene Bedingungen zu bestimmen, unter welchen der Ersatzwert gesetzt werden soll.

  • Originalwert explizit oder durch Treiber ungültig - Der Ersatzwert wird durch das gesetzte Statusbit "Originalwert ist invalid" gesetzt.

  • WinCC OA Wertebereiche verletzt - Der Ersatzwert wird durch das Statusbit " WinCC OA Wertebereich verletzt" gesetzt.
