Geografische Übersicht und Szenarien

Ausgehend von der, in der Abbildung - Teile des zentralen Bedienbildes - dargestellten geografischen Übersicht bietet die DemoApplication eine Reihe von branchenspezifischen Anlagenbildern.

Eingebettet in eine fiktive Landschaft um die (nicht existenten) Orte Mustertal und Neudorf liegen einige automatisierungstechnische Anlagen. Die DemoApplication sieht sich als zentralen Leitstand, von dem aus die Einheiten überwacht und bedient werden.

Geografische Übersicht

Die geografisch Übersicht dient der räumlichen Orientierung innerhalb der fiktiven Region Mustertal.

Durch Mausklick auf die Landkarte (Kartenfläche) wird das Aussehen der Karte verändert und die einzelnen Anlagen geografisch richtig eingezeichnet.

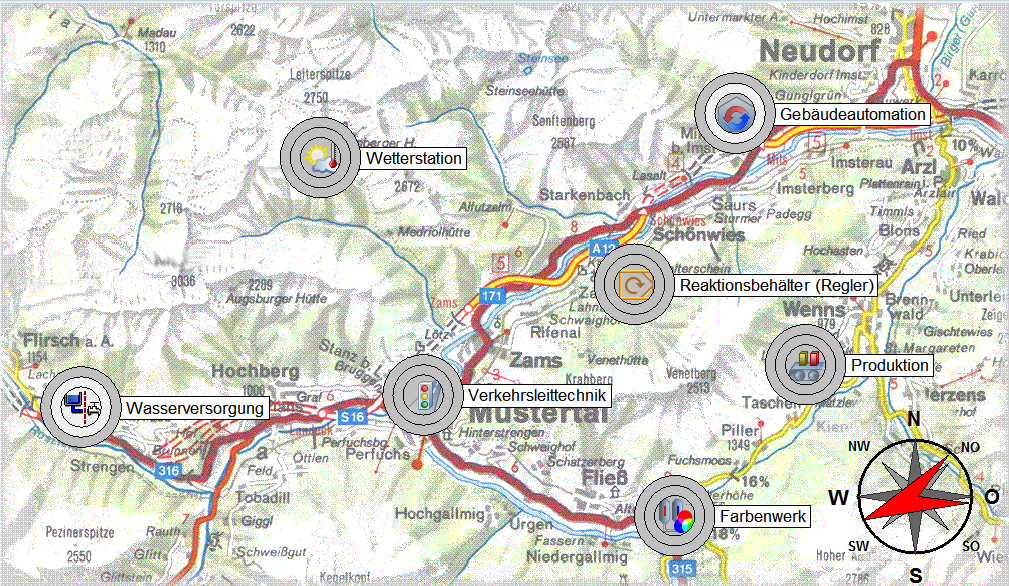

Abbildung 1. Geografische Übersicht mit Anlagennavigation und Summenhochmeldung

Sie vereint Übersicht und zentrales Navigationselement. Während in der DemoApplication lediglich die Hauptbilder der einzelnen Branchen in eine räumliche Beziehung gesetzt wurden, lassen sich bei echten Anlagen so durchaus auch einzelne Teilkomponenten übersichtlich darstellen.

Über die Schaltflächen bzw. durch Mausklick auf die kreisförmigen Anlagensymbole die aus der Paneltopologie stammen, können die jeweiligen Anlagenbilder aufgeschalten werden (siehe auch Navigation)

Gleichzeitig bieten die Kreissymbole der zweiten Ansicht auch die Anzeige von Alarm- und Summenmeldungen. Die Automatische Generierung von Summenmeldungen ermöglicht eine grafische Hochmeldung von Alarmen in den Panels. Basierend auf der Paneltopologie kann schließlich die Methode zur Generierung von Summenmeldungen eingesetzt werden. Durch Zusammenfassung parametrierter Alarmdatenpunkte, die in den einzelnen Panels einer Topologie verwendet werden, ist die Anzeige von Alarmen (farbliche Visualisierung) möglich, egal auf welchem Panel sie auftreten. Durch die Paneltopologie findet der Anwender auch leicht den gewünschten Alarm, obwohl das Root- oder Childpanel, in dem der Alarm ausgelöst wurde, nicht geöffnet ist. Siehe dazu Kapitel Paneltopologie und Abschnitt Meldebehandlung der DemoApplikation.

Szenarien

Folgende Szenarien bzw. branchenspezifische Anlagenbilder wurden in die DemoApplication aufgenommen. Sie stellen lediglich einen kleinen Teil der bereits realisierten Branchenapplikationen von WinCC OA dar. Mit Rücksicht auf die einfache Gestaltung der Demo wurden zahlreiche Vereinfachungen vorgenommen, manche Beispiele sogar frei erfunden:

  • Wasserversorgung

  • Gebäudetechnik

  • Produktion

  • Verkehrsübersicht

  • Wetterstation

  • Farbenwerk

  • Reaktionsbehälter

All diese Szenarien unterscheiden sich in zweierlei Hinsicht. Zum einen sind es praxisnahe Beispiele aus unterschiedlichen Automatisierungsbereichen (Branchen). Zum anderen wurden für die Erstellung der Anlagenbilder unterschiedliche Techniken angewandt.

So kommen etwa bei der Wasserversorgung hauptsächlich komplexe Standardsymbole (siehe auch Komplexe STD_Symbole) zum Einsatz und die Wetterstation basiert auf einfachen Standardsymbolen. Details dazu erfahren Sie im Abschnitt Einleitung zu den Szenarien.

Abbildung 2. Überblick der verschiedenen Anlagenbilder (Szenarien) in der DemoApplication
