Grafikobjekt Camera

Dieses Grafikobjekt wird zur Darstellung einer Kamera verwendet. Als $-Parameter ($OBJECT) wird dem Grafikobjekt ein Kamera-Datenpunkt übergeben. Das Grafikobjekt kann nach dem Einsetzen im Gedi in eine beliebige Lage gedreht werden. Ob dann zur Laufzeit die Kameranummer der Kamera dargestellt wird, ist von der Lage der Kamera im Bild abhängig. Bei senkrechter und waagrechter Darstellung wird die Kameranummer angezeigt.

Wird die Kamera in einem anderen Winkel ins Bild gesetzt wird zur Laufzeit die Kameranummer nicht angezeigt.

Ist der $-Parameter übergebene Datenpunkt nicht vorhanden wird die Kamera wie im folgenden Bild dargestellt.

Ist die Steuerverbindung zur Kamera unterbrochen wird dies durch einen roten Rahmen dargestellt.

Die Hintergrundfarbe der Kamera zeigt den Zustand der Livestreams. Bei grünem Hintergrund ist die Video-Verbindung zur Kamera fehlerfrei.

Bei rotem Hintergrund ist die Video-Verbindung zur Kamera gestört.

Bei grauem Hintergrund ist der Status der Video-Verbindung momentan unbekannt.

Camera Objekt zur Laufzeit

Klickt man zur Laufzeit mit der rechten Maustaste auf das Grafikobjekt öffnet sich das folgende Menü:

Es können die Optionen "Livebild anzeigen" und "Statusinformationen" angezeigt werden.

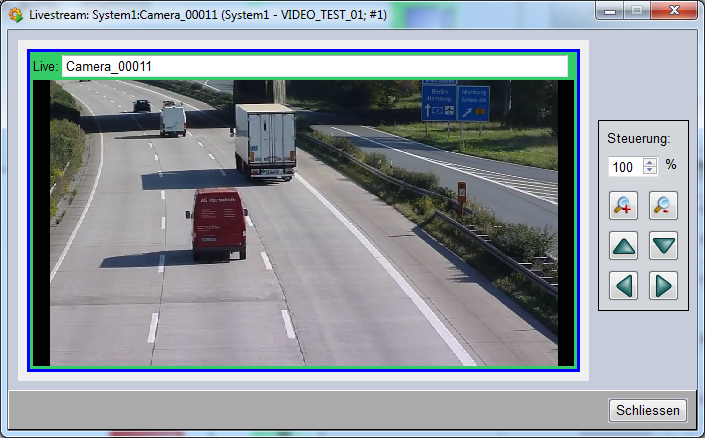

Livebild anzeigen

Die Option "Livebild anzeigen" öffnet den Default-Livestream des User Interfaces an. Verfügt die Kamera über eine PTZ-Steuerung so werden die Steuerelemente rechts neben dem Livebild eingeblendet.

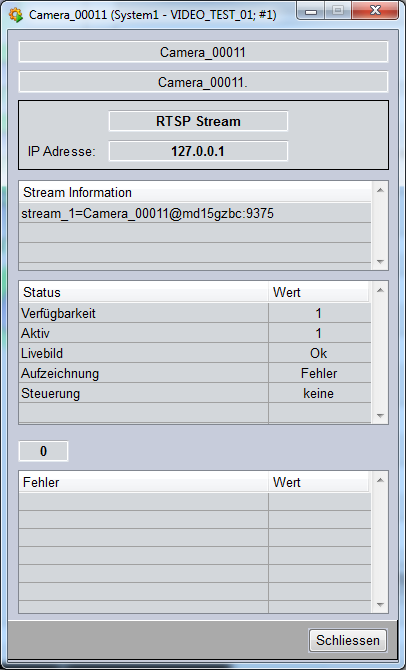

Statusinformationen

Die Option "Statusinformationen" öffnet ein Fenster in dem die derzeit verfügbaren Livestreams, Statusinformationen und Fehlermeldungen der Kamera dargestellt werden.
