Zugriff und Konfiguration des System Dashboards

Greifen Sie direkt aus dem Bereich Diagnostik der Systemverwaltung auf das System Dashboard zu und erfahren Sie, wie Sie es für Ihre betrieblichen Anforderungen konfigurieren und anpassen können.

Zugriff auf das System-Dashboard

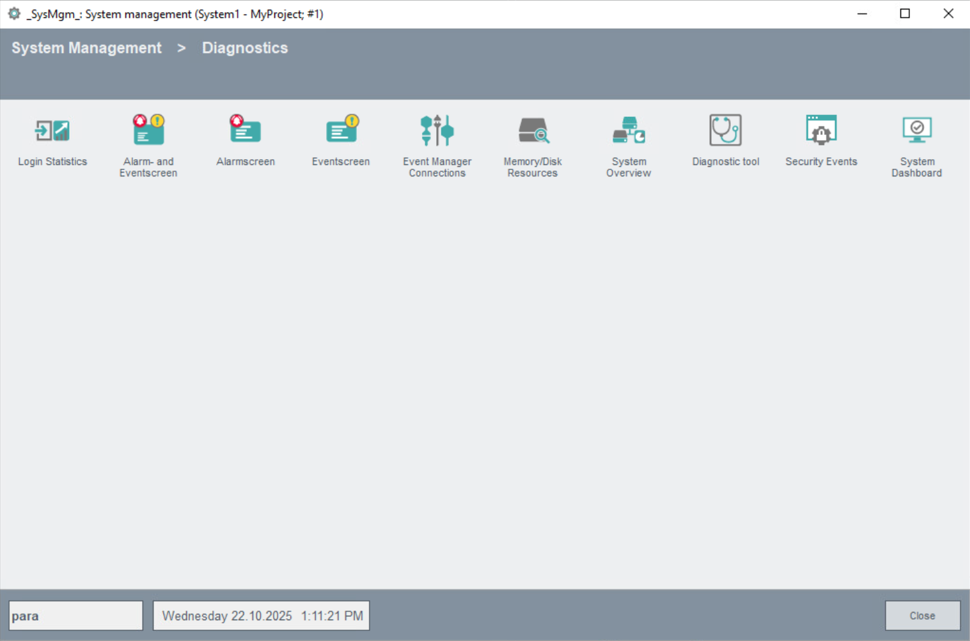

Auf das System-Dashboard können Sie in Ihrem Projekt zugreifen, indem Sie im Menü zu Systemverwaltung > Diagnose > System-Dashboard navigieren. Im Fenster Systemverwaltung klicken Sie auf das System-Dashboard-Symbol in der oberen rechten Ecke.

Das Dashboard öffnet sich sofort und bietet schnellen Zugriff auf wichtige Leistungs- und Statusinformationen Ihres Systems.

Aktivierung und Installation

Das System Dashboard ist in neuen Projekten in der Regel standardmäßig aktiviert. Falls erforderlich, können Systemadministratoren es während der Projekteinrichtung oder später über den Node Manager manuell hinzufügen. Die Aktivierung erfolgt auch automatisch bei Software-Updates.

In Standardprojekten ist der neue Manager system-dashboard/index.js nun standardmäßig enthalten. Beim Upgrade können Sie diesen Manager system-dashboard/index.js automatisch hinzufügen, indem Sie das entsprechende Kontrollkästchen während des Update-Prozesses aktivieren.

Alternativ können Sie ihn jederzeit manuell hinzufügen, indem Sie system-dashboard/index.js in den Manager-Eigenschaften unter Optionen eintragen.

Konfigurationsvoraussetzung: HTTP-Server-Einstellung

Um das System Dashboard über die Schaltfläche in der Diagnostik-Ansicht zu öffnen, muss die korrekte HTTP-Server-Adresse in den Projekteinstellungen konfiguriert sein.

Stellen Sie in der Konfigurationsdatei Ihres Projekts sicher, dass die folgende Einstellung im Abschnitt [ui] auf die korrekte Adresse (Host und Port) Ihrer Umgebung verweist:

[ui]
httpServer = https://your-server:port

Die Werte werden automatisch in alle Projekte eingefügt, unabhängig vom Projekttyp, sofern der Konfig-Eintrag [ui] httpServer vorhanden ist.

Wenn der Config-Eintrag "httpServer" nicht gesetzt ist, wird die folgende Fehlermeldung angezeigt:

WCCOAui (1), 2026.05.26 14:51:33.107, "", PRIO_SEVERE, ERR_CONTROL, 0, "SysMgm", "Fehlender oder falscher Konfigurationseintrag für httpServer. Dieser sollte folgende Form haben: \"https://localhost:8079\"!"
Note:
Beim Kopieren des Projekts auf einen anderen Host oder bei einer Änderung des DNS-Namens muss der Konfigurationseintrag httpServer seit Version 3.21 manuell angepasst werden, damit das System-Dashboard korrekt funktioniert. Es erfolgt keine automatische Aktualisierung dieses Werts während der Registrierung, was beabsichtigt ist, da nicht eindeutig ist, ob es sich um eine DNS-Änderung oder einen komplett neuen Hostnamen handelt.

Anpassungsoptionen

  • Widget-Auswahl: Wählen Sie aus, welche KPIs und Widgets auf Ihrem Dashboard angezeigt werden
  • Interface-/Netzwerkeinstellungen: Passen Sie Einstellungen nach Bedarf über die Dashboard-Optionen an
