Connections KPIs

Der Bereich Connections im System Dashboard bietet eine umfassende Übersicht über den Verbindungsstatus zu Backends, Feldsystemen („Southbound“) und den aktuell aktiven UIs innerhalb eines WinCC OA-Projekts.

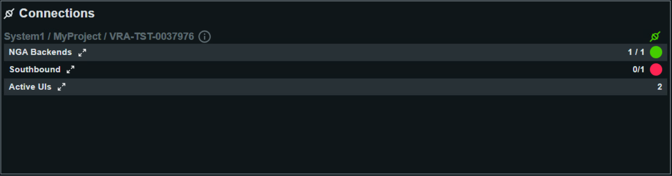

Übersicht: Connections Widget

Das Connections-Widget bietet eine Zusammenfassung aller wichtigen Kommunikationsverbindungen des Systems. Es visualisiert den Status für Backend-Verbindungen (z. B. Datenbank), Feldbus- oder Southbound-Integrationen und aktuell verbundene User Interfaces. Statusanzeigen und Zähler helfen, gesunde, beeinträchtigte oder ausgefallene Verbindungen schnell zu erkennen.

Detaillierte Connections KPIs

NGA-Backends

Zeigt den Status aller NGA-Backend-Verbindungen, z. B. zu zugrunde liegenden Datenbanken (PostgreSQL usw.).

Für jedes Backend wird angezeigt, ob es:

Aktiv: Der Backend-Dienst läuft und ist erreichbar.
Mit DB verbunden: Gibt an, ob das Backend erfolgreich mit der konfigurierten Datenbank verbunden ist.
Puffer: Zeigt die Puffer-Auslastung (z. B. Festplatten- und Arbeitsspeicherpuffer) an, was bei der Diagnose von Latenz- oder Engpassproblemen hilft. Puffergrößen von null sind im Normalbetrieb optimal.

Ein grüner Status signalisiert voll funktionsfähige Verbindungen, jede andere Farbe weist auf Probleme hin, die Aufmerksamkeit erfordern.

Southbound

Southbound-Verbindungen umfassen alle aktiven feldseitigen oder treiberbasierten Verbindungen, z. B. zu SPS, Geräten oder anderer Automatisierungshardware.

Für jede Verbindung sind folgende Details verfügbar:

Verbindungsname und Typ (z. B. „SIM“ für Simulations-Treiber)
Treibernummer
Status: Gibt an, ob die Verbindung gesund ist oder Fehler vorliegen. Ein roter/Fehlerstatus signalisiert Verbindungsverlust oder Fehlfunktion.
Letzte Aktualisierung: Zeitpunkt der letzten Statusprüfung.

Bei einer Verbindung im Status „Fehler“ ist sofortiges Handeln empfohlen, um Datenverlust oder Kontrollprobleme zu vermeiden.

Aktive UIs

Fasst die aktuell mit dem Projekt verbundenen User Interfaces zusammen.

Dazu gehören:

UI: Standard-UI-Clients, die aktiv verbunden sind, mit aktueller/maximaler Anzahl (z. B. „1 / unbegrenzt“)
UI Light: Leichtgewichtige oder webbasierte UIs und deren Nutzung
UI Fixed: Statisch konfigurierte UI-Verbindungen
