Out-of-Service-Modus

Bedeutung des Out-of-Service-Modus

Der Out-of-Service-Modus versetzt ein Datenpunktelement in den Wartungsmodus, indem seine Meldungsklassen gegen dedizierte Wartungsklassen (siehe die Beschreibung unterhalb) ausgetauscht werden.

Meldungen werden weiterhin erzeugt, verwenden jedoch visuell unterscheidbare Wartungsklassen.

Meldungen, die Wartungsklassen verwenden, werden nicht zu betrieblichen KPIs gezählt.

Dadurch wird eindeutig visuell angezeigt, dass sich ein Betriebsmittel in Wartung befindet, während die Meldungsfähigkeit erhalten bleibt.

Wartungsmeldungsklassen

Der Out-of-Service-Modus verwendet dedizierte Wartungsmeldungsklassen mit dem Namen „<Ursprüngliche Meldungsklasse>-maint". Diese werden für alle vorhandenen Meldungsklassen nach der erstmaligen Aktivierung des AlertService erstellt, siehe Alarm Shelving und Suppression einrichten. Wenn eine Wartungsmeldungsklasse beim Setzen des Out-of-Service-Modus nicht vorhanden ist, z. B. weil die Meldungsklasse nach der initialen AlertService-Konfiguration erstellt wurde, erstellt AlertService sie automatisch, indem er die ursprüngliche Konfiguration der Meldungsklasse mit dem force-Parameter kopiert.

Wartungsmeldungsklassen können verwendet werden, um eine eindeutige visuelle Darstellung zu erstellen, zum Beispiel mit Farben oder Symbolen, damit Bediener sie von betrieblichen Meldungen unterscheiden können. Standardmäßig wird das Kurzzeichen OOS für die Wartungsmeldungsklassen hinzugefügt.

Funktionsweise des Out-of-Service-Modus

AlertService tauscht die Konfiguration der Meldungsklassen am Ziel-Datenpunktelement aus.

Er speichert die ursprünglichen Meldungsklassen, damit sie beim Entfernen des Out-of-Service-Modus wiederhergestellt werden können.

Wenn der Out-of-Service-Modus gesetzt wird, werden alle ausstehenden, nicht quittierten Meldungen auf dem Ziel automatisch quittiert.

Der Out-of-Service-Modus hat keinen automatischen Timer und bleibt aktiv, bis er explizit entfernt wird.

Da er auf Konfigurationsebene wirkt, beeinflusst er die Klassifizierung künftiger Meldungen auf dem Element.

Ein Element kann sich in einem von drei Zuständen befinden:

• Im Normalbetrieb – alle Meldebehandlungen verwenden ihre ursprünglichen Meldungsklassen.
• Out of Service – alle Meldebehandlungen verwenden Wartungsmeldungsklassen.
• Partial Out of Service – einige Meldebehandlungen auf dem Element oder CNS-Knoten verwenden Wartungsklassen, während andere im Normalbetrieb bleiben. Dies kann auftreten, wenn ein CNS-Knoten teilweise mit Out-of-Service-Datenpunkten überlappt.

Ablauf

1. Der Bediener oder Ingenieur wählt ein Datenpunktelement aus, zum Beispiel über ein Panel, den CNS-Baum oder eine API.
2. Danach wird der Out-of-Service-Modus mit einem optionalen Begründungstext angewendet.
3. Die Meldungsklassen des Elements werden gegen ihre Wartungsgegenstücke ausgetauscht.
4. Neu erzeugte Meldungen auf dem Element verwenden Wartungsklassen.
5. Das Element bleibt im Übersichtspanel Out-of-Service sichtbar.
6. Um den Normalbetrieb wiederherzustellen, entfernen Sie den Out-of-Service-Zustand, damit die ursprünglichen Meldungsklassen wiederhergestellt werden.

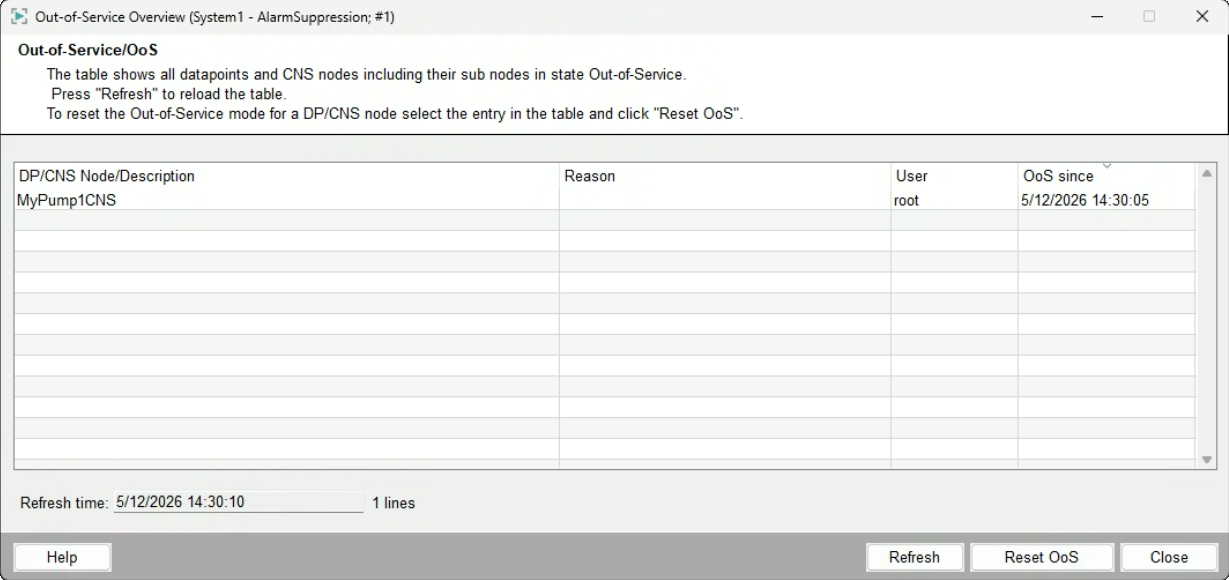

Übersichtspanel Out-of-Service

Das Übersichtspanel Out-of-Service zeigt alle Datenpunkte oder CNS-Elemente an, die sich derzeit im Wartungsmodus befinden.

Es zeigt die Out-of-Service-Begründung und den zuständigen Bediener an.

Das Panel ermöglicht es, ausgewählte Elemente in den Normalbetrieb zurückzuversetzen.

Es ist über eine dedizierte Schaltfläche im Alert Event Screen zugänglich.
