Event-Manager Verbindungen

Das Panel der Event-Manager Verbindungen (System Management) zeigt die Zahl der verschickten und empfangenen Systemtelegramme jedes Managers. Bei verteilten Systemen gibt es eine zweite Registerkarte Host 2.

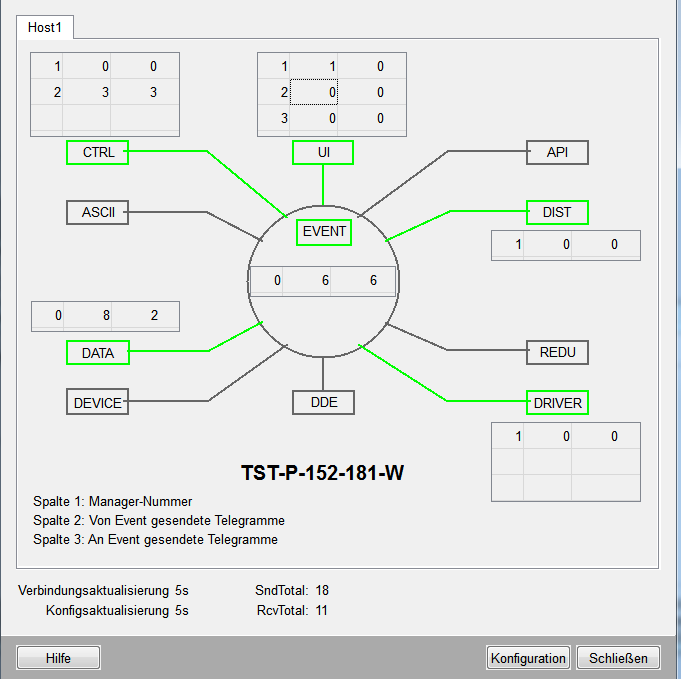

Abbildung 1. Verbindungen des Event-Managers

Bei Managern, die Verbindung zum Event-Manager haben, wird in einer Tabelle angezeigt:

  • 1. Spalte: Managernummer

  • 2. Spalte: Zahl der von Event gesendeten Telegramme

  • 3. Spalte: Zahl der von Event empfangenden Telegramme

Links unten finden Sie die aktuellen Werte für die Aktualisierung von Meldungen und Konfigs. Diese wird im Panel zur Konfiguration eingestellt.

Klicken Sie auf Konfiguration um das folgende Childpanel zu öffnen:

Abbildung 2. Childpanel zur Konfiguration

Hier können Sie die Updatezeit (SecToRefresh) der Konfigs bzw. Telegramme bestimmen (siehe WinCC OA Diagnose, Referenz VISION).

Ein weiterer Klick in die Tabellenzeilen öffnet ein Panel mit drei Registerkarten. Die oberste Zeile zeigt:

  • die Gesamtzahl der Telegramme (gesendet, empfangen)

  • die verbundenen Manager mit der zugehörigen Managernummer

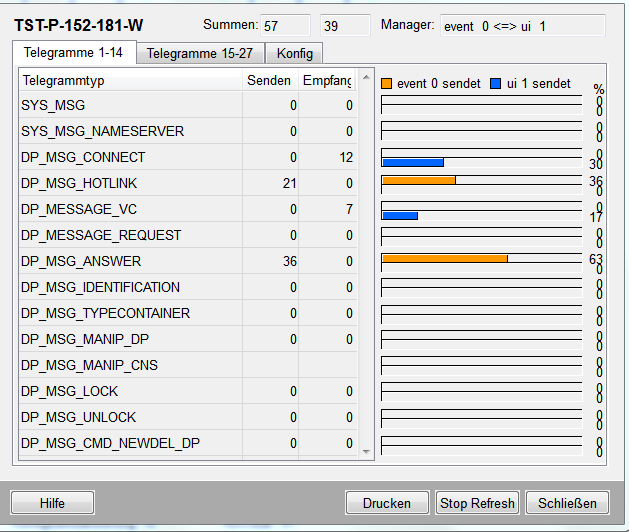

Abbildung 3. Registerkarte Telegramme 1-14

Die Registerkarten Telegramme zeigen:

  • Meldungstyp

  • Zahl der jeweiligen gesendeten, empfangenen Telegramme des Typs

  • Balken: zeigt den prozentuellen Anteil der Meldung an der Gesamtzahl der Meldungen.

Sind die Werte "0" bedeutet das, dass keine Daten gesendet werden - die Statistik ist ausgeschaltet - es werden also keine Werte verschickt. Sie können die Statistik ausschalten, wenn Sie die Performance nicht unnötig belasten wollen. Setzen Sie dazu die Updatezeiten der Verbindung und Configs auf 0.

Die Summe aller in diesem Zeitabschnitt versendeten Telegramme ist 100% (getrennt für die Sende- und für die Empfangs-Richtung). Die Bedeutung der Telegramme lesen sie bitte im Kapitel Message Diagnose nach.

Die Balken sind alle auf diese maximale Anzahl (pro Zeitintervall, pro Richtung gesendet, empfangen) normiert. Sind z.B. insgesamt 100 Telegramme verschickt worden, zeigen die Balken, welcher Typ z.B. 50, welcher 10, welcher 40 geschickt hat.

Die Registerkarte Konfig listet die DPTs, DPs, Konfigs und ihre Anzahl auf:

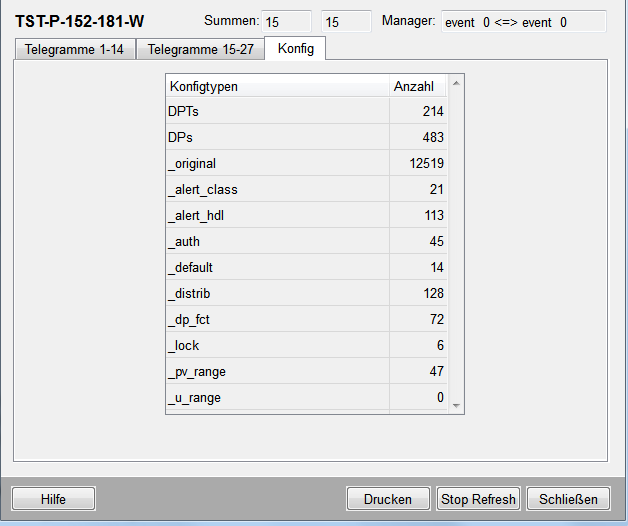

Abbildung 4. Registerkarte Konfig

Klicken Sie in die Tabelle der Telegramme, so können Sie mittels Trend den zeitlichen Verlauf der Meldungen verfolgen.

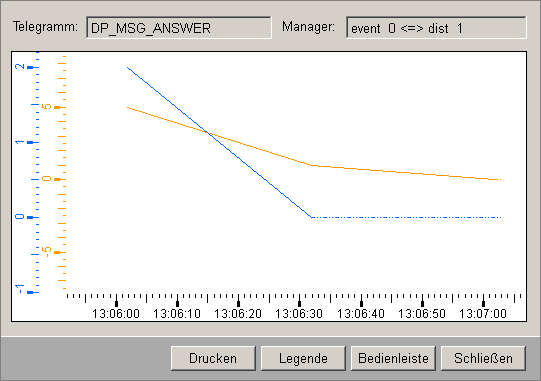

Abbildung 5. Der Trend der Meldung

Die Schaltflächen Legende und Bedienleiste schalten Sie durch Anklicken die jeweiligen Elemente zu oder weg.
