Suppression by design

In diesem Thema wird erläutert, wie Suppression by design verhindert, dass eine Konfiguration der Meldebehandlung in WinCC OA Meldungen erzeugt.

Bedeutung von Suppression by design

Suppression by design ist ein Mechanismus auf Engineering-Ebene, der verhindert, dass eine Konfiguration der Meldebehandlung Meldungen erzeugt.

Sie wird auf der Ebene der Datenpunktkonfiguration auf das Konfigurationsattribut alertHandling angewendet.

Typische Anwendungsfälle sind geplante Wartungsfenster, Inbetriebnahmephasen oder die Deaktivierung bekannter fehlerhafter Signalpfade.

Im Unterschied zu Alarm Shelving verhindert Suppression by design die Meldungserzeugung vollständig, anstatt vorhandene Meldungen nur in der Anzeige auszublenden.

Funktionsweise von Suppression by design

AlertService ändert das Konfigurationsattribut alertHandling des Ziel-Datenpunktelements.

Während Suppression aktiv ist, erzeugt die Meldebehandlung keine neuen Meldungen.

Wenn Suppression angewendet wird, werden alle ausstehenden, nicht quittierten Meldungen auf dem Ziel automatisch quittiert.

Suppression by design verwendet keinen Timer. Sie bleibt aktiv, bis ein Bediener oder Ingenieur sie explizit entfernt.

Da sie auf Konfigurationsebene wirkt, beeinflusst sie die gesamte künftige Meldungserzeugung für die betroffene Meldebehandlung.

Ablauf

  1. Der Bediener oder Ingenieur wählt ein Datenpunktelement im System aus, zum Beispiel über ein Panel, den CNS-Baum oder eine API.
  2. Danach wird Suppression mit einem optionalen Begründungstext angewendet.
  3. Anschließend erzeugt die Meldebehandlung für das ausgewählte Element keine neuen Meldungen mehr.
  4. Der unterdrückte Zustand ist im Übersichtspanel Suppressed Alert Handler sichtbar.
  5. Um das normale Meldeverhalten wiederherzustellen, entfernen Sie die Suppression explizit.

Übersichtspanel Suppressed Alert Handler

Das Übersichtspanel Suppressed Alert Handler zeigt alle derzeit unterdrückten Konfigurationen der Meldebehandlung an.

Es zeigt die Begründung für die Suppression und den zuständigen Bediener an.

Das Panel ermöglicht das Entfernen der Suppression aus ausgewählten Konfigurationen.

Es ist über eine dedizierte Schaltfläche im Alert Event Screen zugänglich.

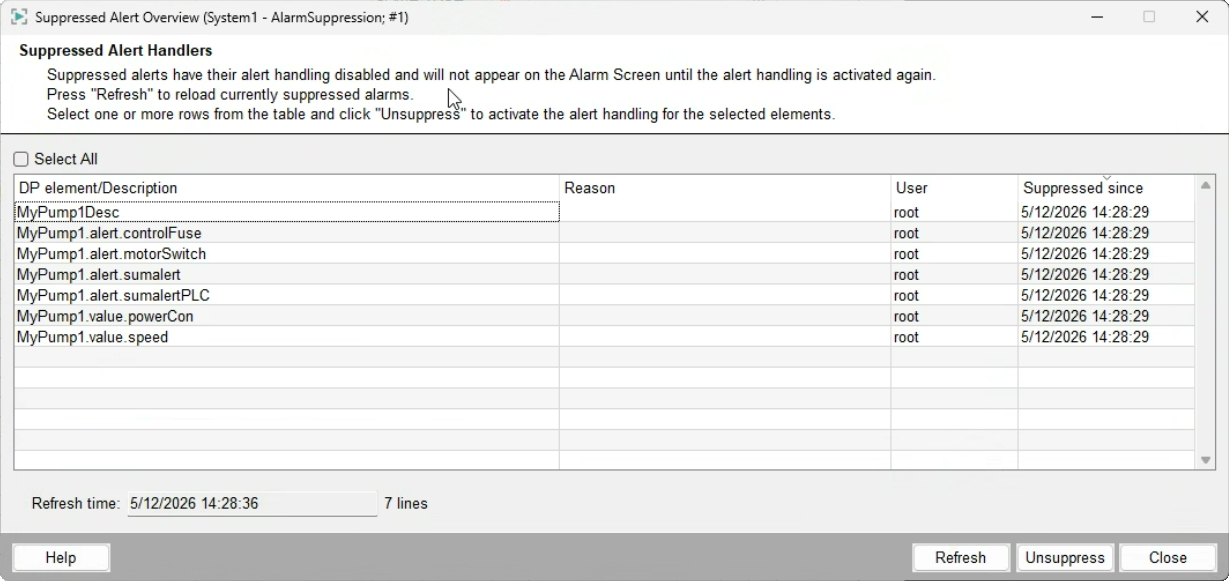

Figure 1. Übersichtspanel Suppressed Alert Handler im Alert Event Screen
