Elementarsymbole - Übersicht
Bei einem Elementarsymbol handelt es sich um eine Repräsentation der Werte eines Datenpunktelementes. Über Elementarsymbole kann ein Wert eines Datenpunktelementes dargestellt oder geändert werden. Elementarsymbole werden über $-Parameter gesteuert. Vom grafischen Gesichtspunkt sind Elementarsymbole Schaltflächen, Textfelder, Dialogboxen, Schieberegler, etc., die größtenteils in Faceplates eingesetzt werden.
| Unterkatalog | Symbole und Symbolnamen | Beschreibung |
|---|---|---|

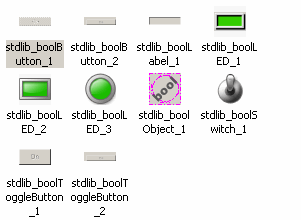

| symbols_bool |  |
Elementarsymbole, die nur zwei Zustände darstellen können - "ein" oder "aus". Schaltflächen und Schalter können ebenso dazu verwendet werden, um einen Wert eines Datenpunktelementes zu ändern. Zu den verfügbaren Elementarsymbolen gehören: Schaltflächen (button), LEDs, Schalter (switch) und Funktionsschaltflächen (toggleButton). |
| symbols_click |  |
Dieser Unterkatalog beinhaltet Klickrahmen mit Informationsbereichen in unterschiedlichen Größen, die über ein Symbol gesetzt werden können. |
| symbols_enum |  |
Elementarsymbole zur Darstellung eines numerischen Zustands in einem Textfeld. |

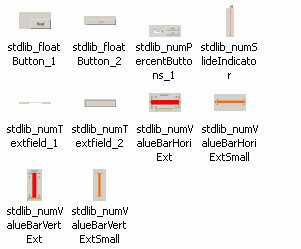

| symbols_num |  |
Elementarsymbole zur Darstellung und Änderung eines numerischen Wertes in Form von Schaltflächen (button), Schiebereglern, Textfeldern und Wertanzeigen. |
| symbols_other |  |
Verschiedene Elementarsymbole, wie Schaltflächen zum Öffnen eines Panels, Symbolreferenz (zur Darstellung des eigenen Symbols im Faceplate) und Rahmen zur Darstellung eines Alarms. |
