STD_INPUTS
Mit Symbolen dieser Gruppe können Wertänderungen an den parametrierten Datenpunkten ausgeführt werden.
| Symbol | Symbolname | Beschreibung |
|---|---|---|
 |
Date | Mit diesem Symbol kann ein Datum auf Datenpunkte vom Typ time geschrieben werden. |
 |
Date_Time | Mit diesem Symbol kann ein Datum und eine Zeit auf Datenpunkte vom Typ time geschrieben werden. |
 |
decrement | Mit diesem Symbol kann der parametrierte Datenpunkt verringert (dekrementiert)werden. Mögliche Datentypen sind hier: integer, float |
 |
decrementFast | Mit diesem Symbol kann der parametrierte Datenpunkt verringert werden. Mögliche Datentypen sind hier: integer, float |
| EnterValue64 | Mit diesem Symbol können Hexadezimalwerte und Dezimalwerte angezeigt werden. | |
| EnterValue32 | Mit diesem Symbol können Hexadezimalwerte und Dezimalwerte angezeigt werden. | |
 |
From_To | Mit diesem Symbol können zwei Datenpunkte vom Typ Time beschrieben werden. Mögliche Datentypen sind hier: time |
 |
hornAckClient | Zum Quittieren eines Hornsignales; der Client übernimmt die Parametrierung des Panels alertHornProps.pnl (siehe WinCC OA DemoApplication) |
 |
hornAckServer | Zum Quittieren eines Hornsignales von einem UI; muss getrennt von Client quittiert werden! |
 |
inc_dec | Mit diesem Symbol kann der parametrierte Datenpunkt vergrößert (inkrementiert) und verkleinert (dekrementiert)werden. Mögliche Datentypen sind hier: integer, float |
 |
inc_decFast | Mit diesem Symbol kann der parametrierte Datenpunkt vergrößert (inkrementiert) und verkleinert (dekrementiert) werden. Mögliche Datentypen sind hier: integer, float |
 |
increment | Mit diesem Symbol kann der parametrierte Datenpunkt vergrößert (inkrementiert) werden. Mögliche Datentypen sind hier: integer, float |
 |
incrementFast | Mit diesem Symbol kann der parametrierte Datenpunkt vergrößert (inkrementiert) werden. Mögliche Datentypen sind hier: integer, float |
 |
int | Mit diesem Symbolen können Integer-Werte auf Datenpunkte geschrieben werden (1 Spinbutton pro Stelle). Mit dem Button Übernehmen wird der eingestellte Wert auf den Datenpunkt übertragen. Mögliche Datentypen sind hier: integer, float (Nachkommastellen werden nicht angezeigt ) |
 |
int2 | Mit diesem Symbol können Integer-Werte auf Datenpunkte geschrieben werden (1 Spinbutton pro Stelle). Mit dem Button Übernehmen wird der eingestellte Wert auf den Datenpunkt übertragen. Mögliche Datentypen sind hier: integer, float (Nachkommastellen werden nicht angezeigt ) |
 |
NumBlock | Mit diesem Symbol können Integer-Werte und Float-Werte auf Datenpunkte geschrieben werden. Der Wert wird durch Bestätigung im Value-Editor auf den Datenpunkt geschrieben. Mögliche Datentypen sind hier: integer, float |
 |
Time | Mit diesem Symbolen kann eine Zeit auf Datenpunkte vom Typ time geschrieben werden. |
 |
Value | Mit diesem Symbol können Integer-Werte und Float-Werte auf Datenpunkte geschrieben werden. Der Wert wird durch Betätigung der Return-Taste auf den Datenpunkt geschrieben. Mögliche Datentypen sind hier: integer, float |
Da bei diesen Symbolen immer nur ein Datenpunktelement (bzw. im Falle des From_To zwei Datenpunktelemente) des entsprechenden Typs gewählt werden müssen, wird von einer Beschreibung der Referenzpanel in dieser Gruppe abgesehen.
Date_Time
Das Symbol überträgt mit Klicken auf Übernehmen ein eingestelltes Datum und die Zeit auf das angegebene Datenpunktelement vom Typ time.
From_To
Das Symbol zeigt die Zeit der beiden angegebenen Datenpunktelemente (Typ: time) an.

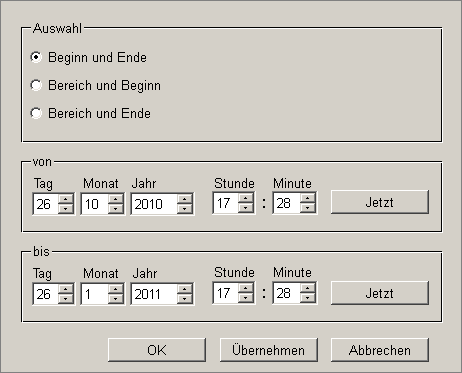

Die Schaltfläche Editieren öffnet ein Panel zum Einstellen von Bereichen und Zeitpunkten, die mit Klicken der Schaltfläche Übernehmen auf die Datenpunktelemente übertragen werden.
