Dynamische Farben - Blinken

WinCC OA erlaubt die Zuordnung von Farben zu Alarmzuständen, um Gefahrensituationen verständlich und einheitlich anzuzeigen. Die verwendbaren Farbdarstellungen erlauben sowohl eine statische Farbanzeige, wie auch Blinken zwischen zwei oder mehreren Farben.

Entsprechend diverser internationaler Richtlinien (VDI 3699, DIN 19235, …) wird dabei meist die Priorität des Alarms über die Grundfarbe ausgedrückt und der aktuelle Alarmzustand über die Blinkfrequenz.

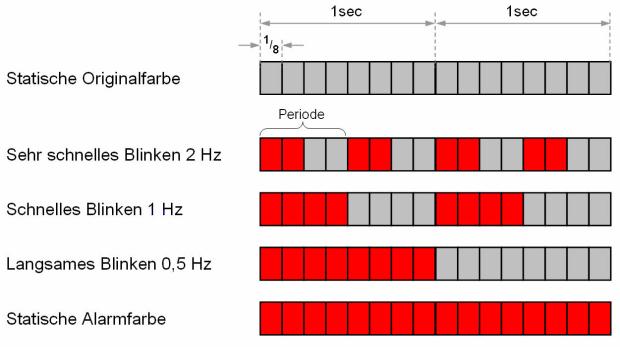

Abbildung 1. Dynamische Farben (Blinken) zur Zustandsdarstellung von Alarmen

Die Zuordnung dieser Alarmzustandsfarben erfolgt in der Meldeklasse. Die Meldebehandlung von WinCC OA erlaubt es, die jeweils zu einem Zeitpunkt gültige Meldezustandsfarbe eines Alarms auszuwerten und an die Anzeige zu übergeben.

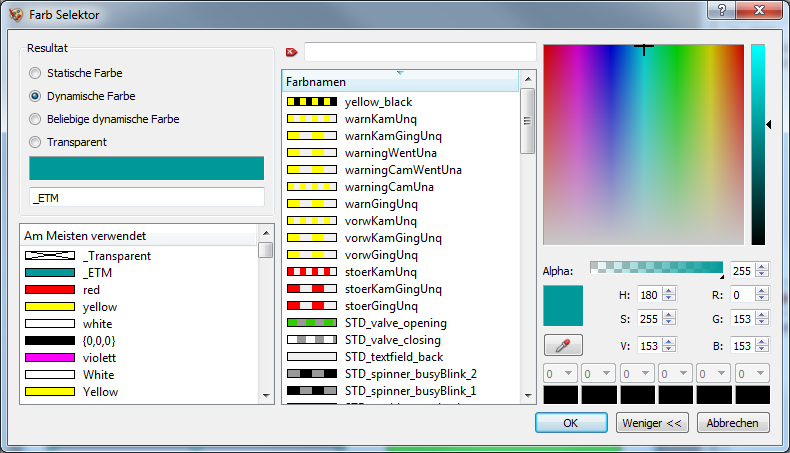

Abbildung 2. Farbselektor - Auswahl und manuelle Definition dynamischer Farben (Blinken)

Dies kann sowohl über den Wizard der einfachen Parametrierung wie auch im Scripting verwendet werden. Liegt kein quittierungs- oder anzeigepflichtiger Zustand vor, so wird das Objekt in der Originalfarbe - das ist jene Farbe, in welcher es ursprünglich erstellt wurde, eingefärbt. Dynamische Farben (Blinkfarben) können im Farbselektor per Namen ausgewählt bzw. manuell definiert werden.
