Summentrend

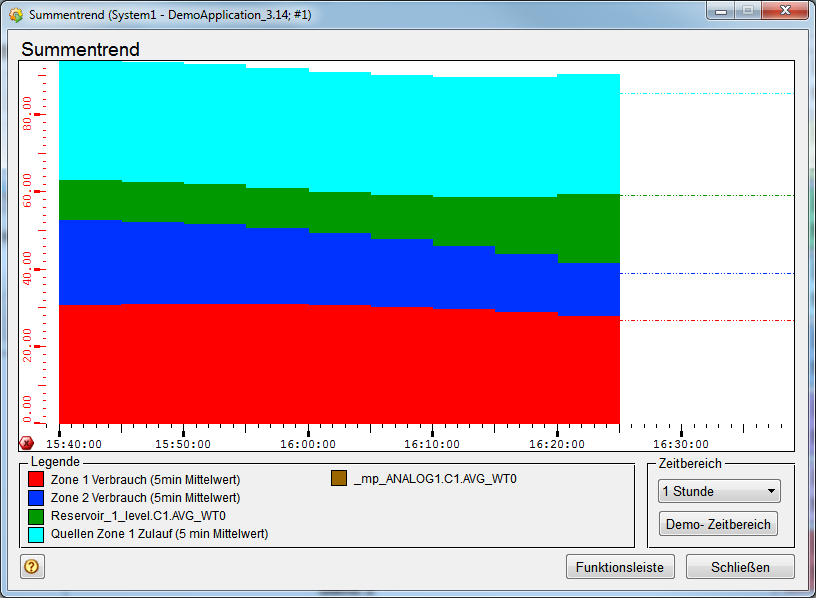

Der Summentrend (<proj_path>/panels/vision/summation_trend.pnl) stellt bis zu 16 Kurven in Form von überlagerten Kurvenflächen dar. Der Funktionswert für eine Wertereihe wird dabei nicht durch den Abstand des Kurvenrandes von der Zeitachse definiert, sondern ergibt sich aus dem Abstand zur nächsten Kurve (also der Breite des Farbbandes). Die äußere Hüllkurve eines solchen Summentrends beschreibt also die Summe der einzelnen Funktionswerte.

Derartige Trends werden häufig im Versorgungsbereich, vor allem aber in der Energietechnik verwendet. Die Erzeugung oder der Verbrauch von verschiedenen Einheiten, welche in ein gemeinsames Netz liefern oder von diesem Beziehen, lassen sich sehr gut darstellen.

Der Zeitbereich ist in der Demo immer auf maximal 1 Tag eingeschränkt. Rechts im Trend befindet sich jeweils der aktuelle Zeitpunkt. Einzige Ausnahme stellt die Anwahl eines Demo-Zeitbereiches dar. Die Kurven werden nur beim Aufschalten aktualisiert, zeigen also keine neu hinzukommenden Werte an.

Die Kurven können dem Panel beim Aufschalten als $-Parameter mitgegeben werden (siehe auch $-Parameter). Der Parametrierer hat selbst dafür Sorge zu tragen, dass nur positive Werte gleicher Einheit und mit gleichem Zeitraster verwendet werden. Es empfiehlt sich aus Performancegründen bei Summentrends nur verdichtete Werte, üblicherweise 5min oder 15min Mittelwerte, heranzuziehen.

Der Summentrend wurde unter Benutzung des normalen Wert-Zeit Trend Widgets und durch Control-Programmierung erstellt.
