BACnet_PulseConverter

Der Objekttyp (WinCC OA Datenpunkttyp) Pulse Converter definiert ein Standardobjekt, welches einen Prozess repräsentiert, bei dem laufende Messungen aus einer Menge, wie z.B. Strom, Wasser oder Erdgas gemacht werden. Die Messungen werden als Impulse oder Zählungen dargestellt, die über ein gewisses Zeitintervall für Anwendungen, bei denen es erforderlich ist periodische Messungen durchzuführen, wie z.B. Spitzenlastmanagement, beobachtet werden, jedoch eine genaue Verrechnung jedes Eingangsimpulses oder Zählung nicht erforderlich ist.

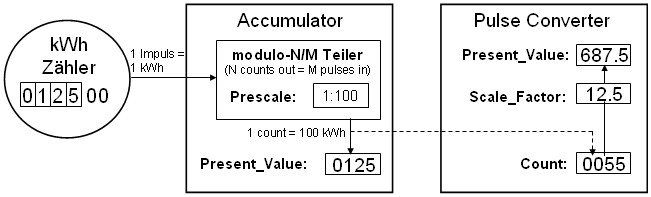

Der Pulse Converter kann einen physikalischen Eingang repräsentieren. Als Alternative kann er die Daten vom einem Present_Value eines Accumulator-Objektes aufnehmen, welches einen Eingang im gleichen Device darstellt. Diese Verbindung wird mittels der gestrichelten Pfeillinie in der Abbildung unten dargestellt. Jedes Mal wenn der Wert in Present_Value des Accumulator-Objektes erhöht wird, wird ebenso das Count Property des Pulse Converters miterhöht.

Das Present_Value Property des Pulse Converters kann zu jeder Zeit angepasst werden, indem auf das Adjust_Value Property geschrieben wird. Die Anpassung dieses führt dazu, dass ebenso das Count Property angepasst wird und das Present_Value aus Count neuberechnet wird. In der folgenden Abbildung wurde das Count Property des Pulse Converters auf 0 angepasst, wenn Total_Count des Accumulator Objektes den Wert 0070 hatte.

Datenpunkttypname

BACnet_PulseConverter

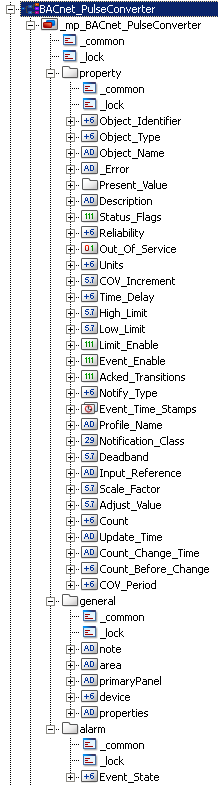

(Objekt-/)Datenpunkttypstruktur

DP_Name.property

Datenpunktelement (Property) Datentyp Geräteabhängig verfügbar Beschreibung
Present_Value.value float Nein Gibt den aufsummierten Wert der Eingangsgröße, die gemessen wird, an. Er wird berechnet durch die Multiplikation des aktuellen Wertes vom Count Property mit dem Wert, der auf dem Property Scale_Factor steht. Der Wert von Present_Value kann angepasst werden, indem auf das Adjust_Value geschrieben wird. Das Present_Value Property ist schreibbar, wenn Out_Of_Service = TRUE ist.

Faceplate

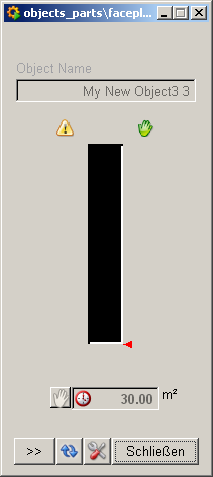

Abbildung 1. Faceplate zu "PulseConverter"

Allgemeine Informationen zum Faceplate bekommen Sie unter Symbole und Registerkarten eines Faceplates oder in der separaten Dokumentation zur Standardobjektbibliothek (<C:\Siemens\Automation\WinCC_OA\3.18\ _Installationspfad>\Stdlib_<Version>\help).

Verfügbare Symboltypen

Name Verwendung $-Parameter Symbol
PulseConverter Zählung des Wertes eines referenzierten Objektes DP
