Konfiguration mit Anlagenmodell

Konfigurieren Sie ein Anlagenmodell als Datenquelle für den Sparkplug B EoN-Knoten.

Es wird vorausgesetzt, dass Sie Ihre Anlage bereits im Anlagenmodell-Editor modelliert haben.

  1. Erstellen Sie in der Northbound Manager-Oberfläche eine neue Verbindung mit dem Verbindungsnamen, der dem JavaScript Manager hinzugefügt wurde, siehe Grundkonfiguration.

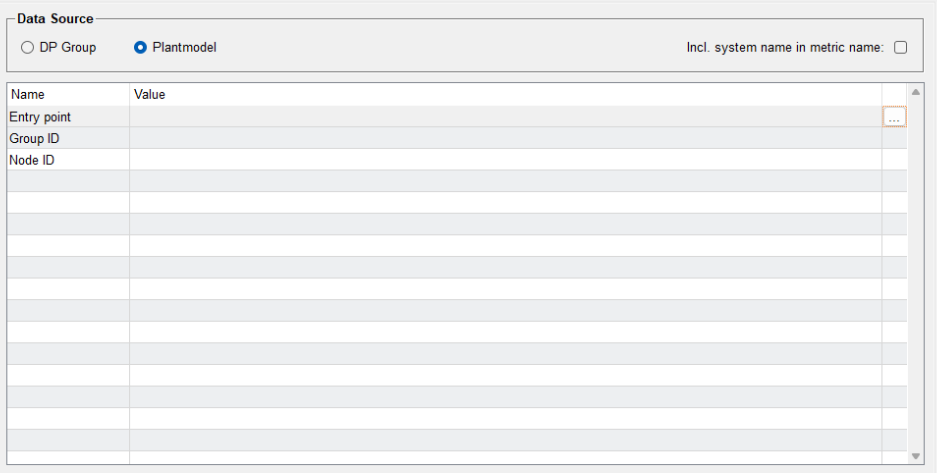

  2. Wählen Sie Anlagenmodell als Datenquelle im Northbound Manager.

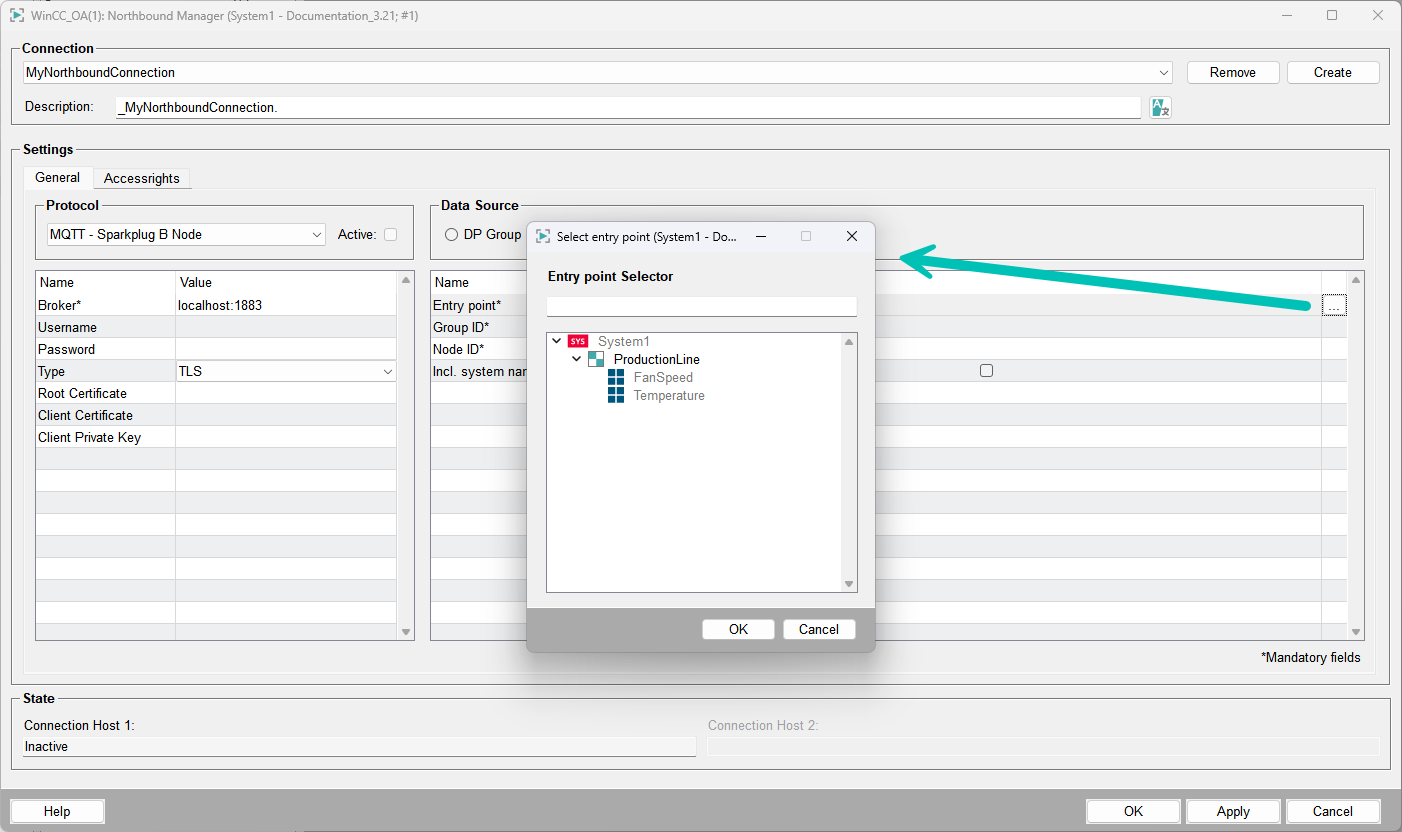

  3. Klicken Sie auf den Einstiegspunkt-Selektor und wählen Sie die gewünschte View als Einstiegspunkt.
  4. Legen Sie die Gruppen-ID und Knoten-ID nach Bedarf fest.

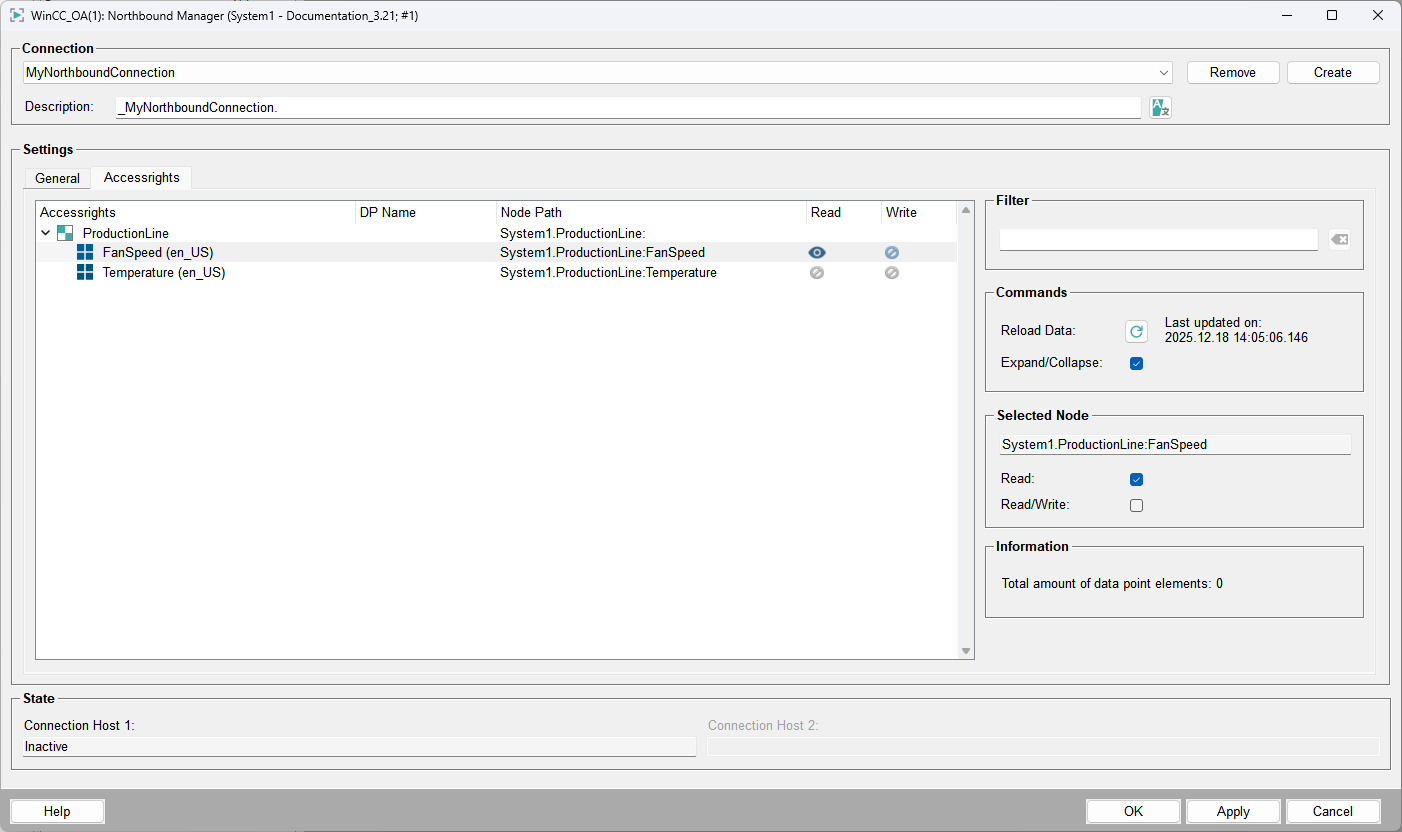

  5. Konfigurieren Sie die Zugriffsrechte für die Knoten und Datenpunkte nach Bedarf.
  6. Klicken Sie auf Übernehmen, um die Konfiguration zu speichern.

Die konfigurierten Knoten stehen nun für die Broker-Kommunikation zur Verfügung.

Die Metriknamen für die obigen Beispiele lauten "ProductionLine:FanSpeed", "ProductionLine/FanSpeed" und "ProductionLine/Temperature". Ist die Option Systemname im Metriknamen einschließen aktiviert, wird ein zusätzlicher Präfix mit dem Systemnamen, z. B. "System1/", hinzugefügt.

In einem verteilten System kann das Anlagenmodell Datenpunkte von abgesetzten Systemen enthalten. In verteilten Setups wird empfohlen, den Systemnamen-Präfix zu aktivieren, um das Quellsystem jeder Metrik eindeutig zu identifizieren.

Quality Mapping

Der Northbound Manager unterstützt Quality Mapping für die Sparkplug B-Datenpublikation. Wenn aktiviert, wird das WinCC OA-Attribut _invalid auf die Sparkplug B Quality-Property jeder Metrik abgebildet.

Table 1. Quality Mapping
WinCC OA _invalid Sparkplug B Quality Verhalten
false (gültig) GOOD (192) Quality-Property wird weggelassen (gemäß Sparkplug B-Spezifikation)
true (ungültig) BAD (0) Quality-Property wird in der Metrik eingebunden
  1. Setzen Sie "usequalitymapping": true in der Datenquellenkonfiguration auf dem DPE .Config.Datasource:
    {
  "entrypoint": {
    "node": "Views/SparkplugB",
    "includesystemname": false,
    "usequalitymapping": true
  }
}
  2. Starten Sie den Northbound Manager neu, damit die Änderung wirksam wird.
