Konfiguration mit DP-Gruppe

Konfigurieren Sie eine DP-Gruppe als Datenquelle für den Sparkplug B EoN-Knoten.

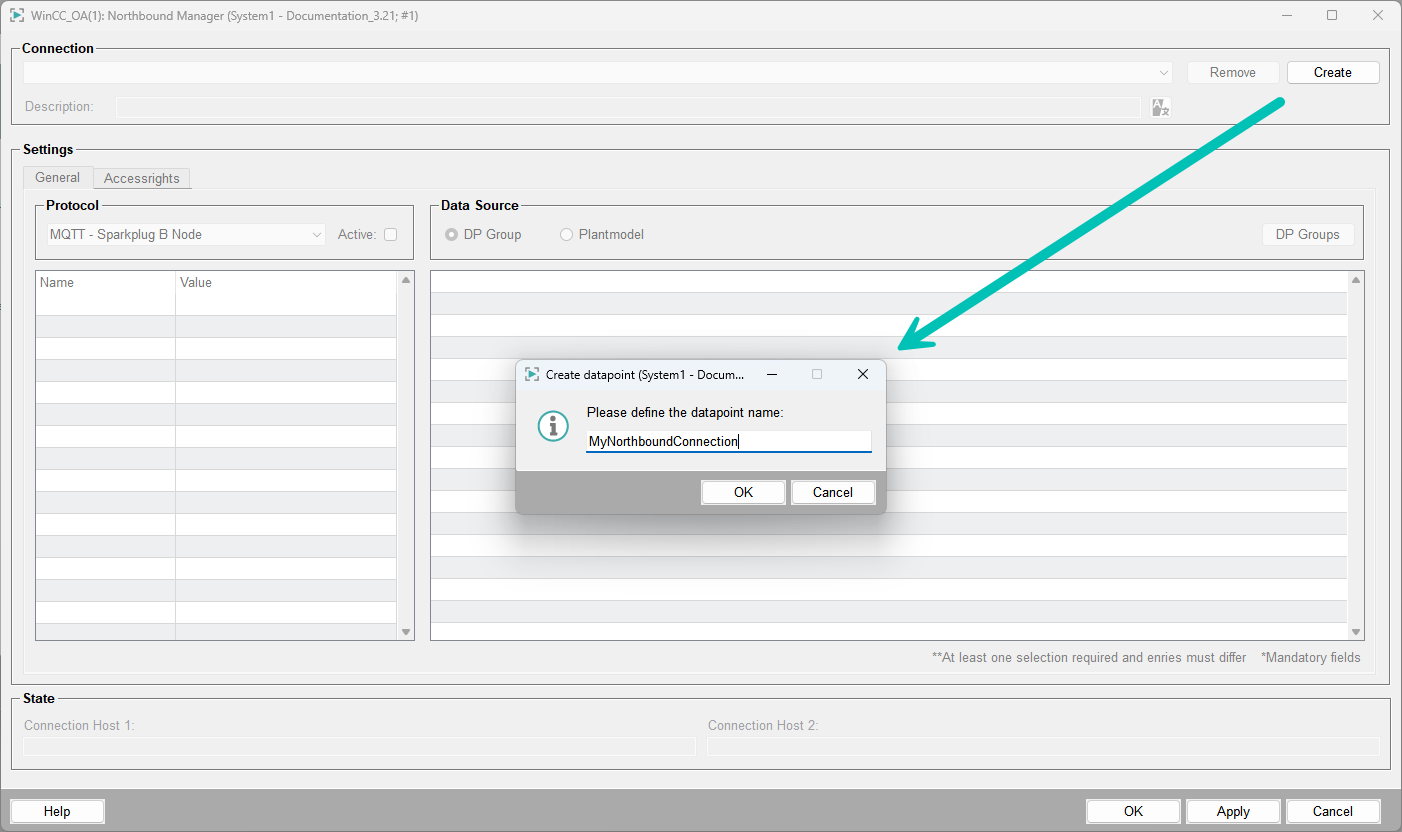

Erstellen Sie in der Northbound Manager-Oberfläche eine neue Verbindung mit dem Verbindungsnamen, der dem JavaScript Manager hinzugefügt wurde, siehe Grundkonfiguration.
Wählen Sie DP-Gruppe als Datenquelle im Northbound Manager.

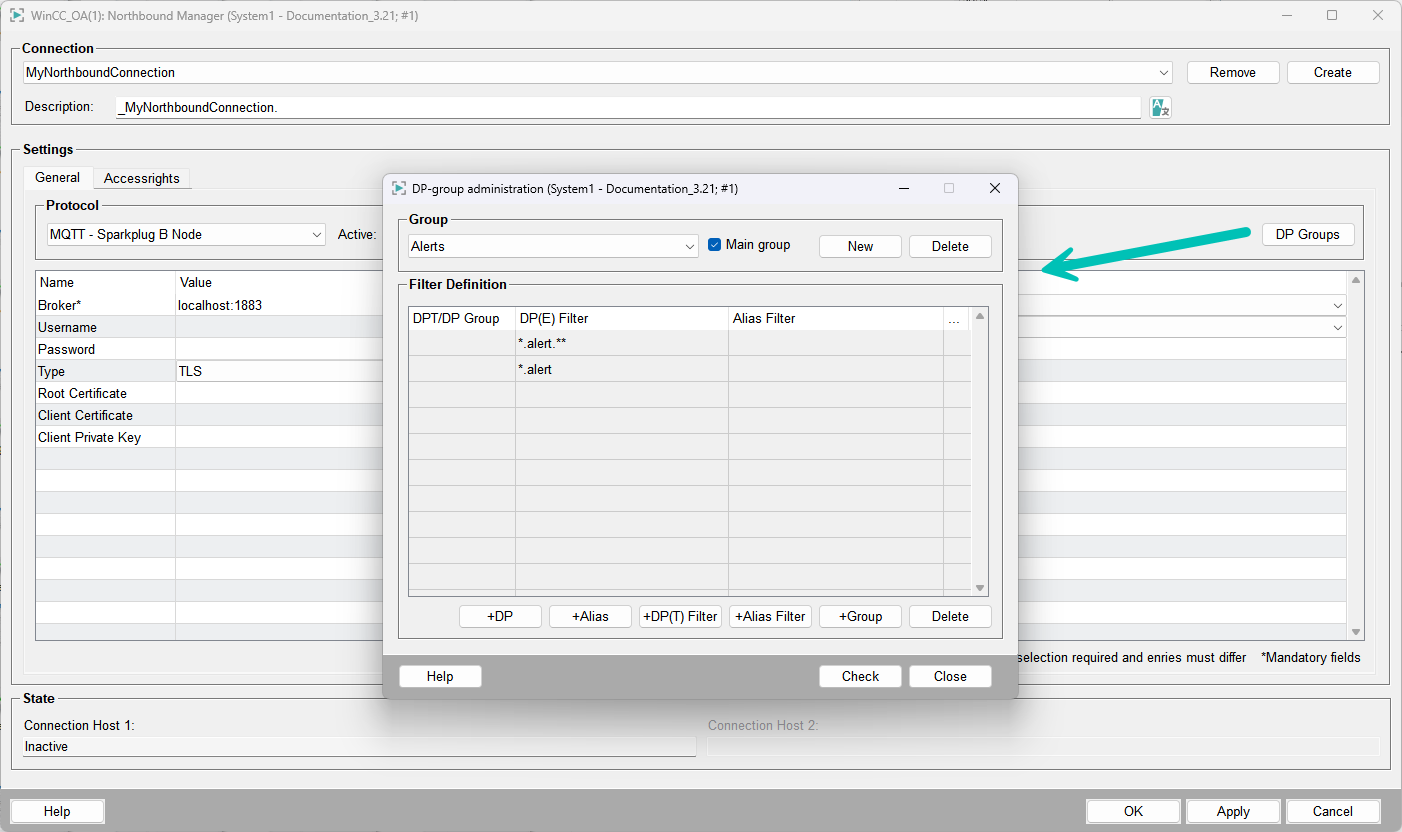

Klicken Sie auf DP-Gruppen, um das DP-Gruppen-Administrationsfenster zu öffnen.
Konfigurieren Sie die Lese- und Lese-/Schreibberechtigungsgruppen nach Bedarf. Mindestens eine Berechtigungsgruppe muss gesetzt werden, um die Verbindung zu aktivieren.
Sie können entweder vorhandene Datenpunktgruppen verwenden oder eigene Gruppen erstellen.

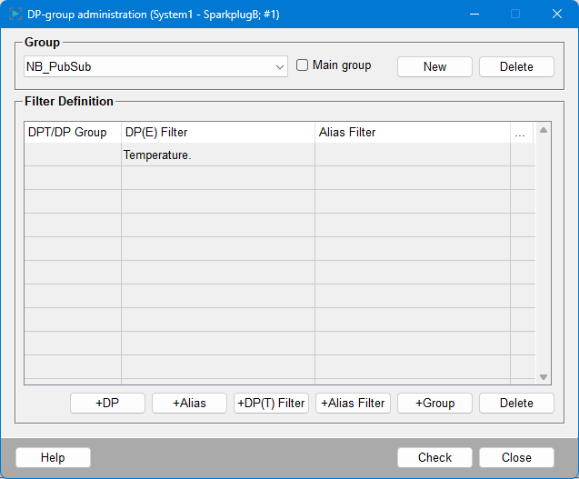

Definieren Sie Filter für die zu publizierenden oder zu abonnierenden Datenpunkte.
Klicken Sie auf Prüfen, um die Konfiguration zu validieren, und auf Schließen, um abzuschließen.

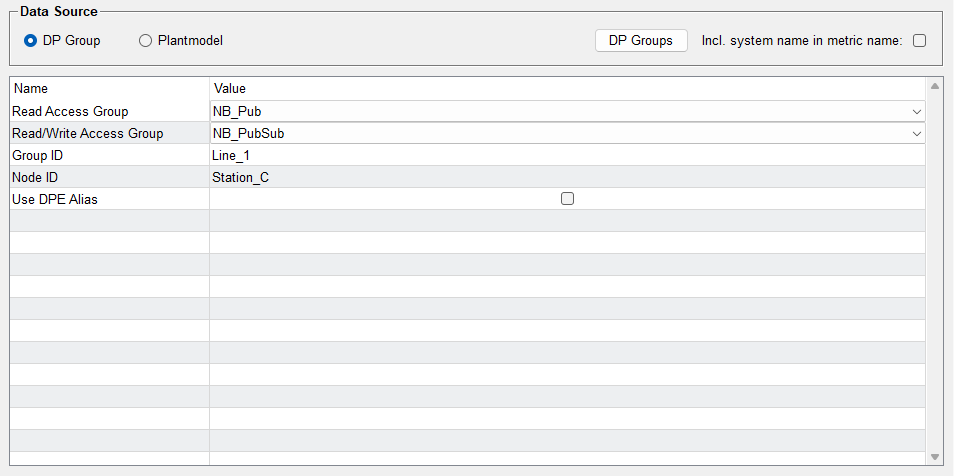

Legen Sie die DP-Gruppen innerhalb der Northbound Manager-Oberfläche fest.

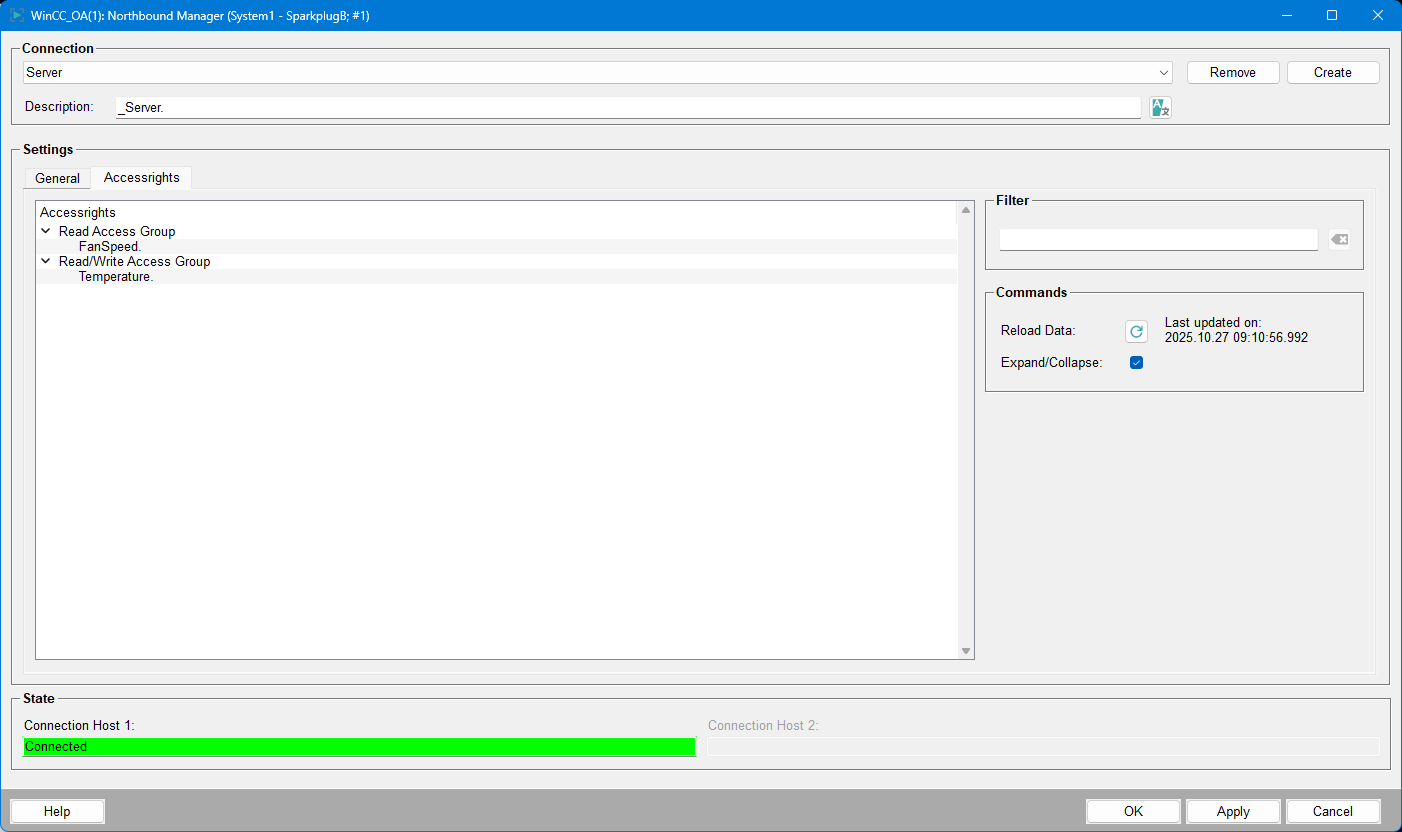

Um die Zugriffsrechte zu überprüfen, kontrollieren Sie die Einstellungen im Tab Zugriffsrechte.

Daten der Leseberechtigungsgruppe werden als NDATA bei Wertänderung vom Sparkplug B Node (WinCC OA) an den Broker gesendet. Die Lese-/Schreibberechtigungsgruppe ermöglicht das Schreiben von Werten per NCMD zwischen WinCC OA und dem Broker.
