Adressüberprüfung

Das Panel Adressüberprüfung kann über Systemmanagement > Treiber > Adressverifizierung aufgerufen werden. Es bietet einen Überblick über alle aktuellen Treiber und ihre Verbindungen sowie den aktuellen Status beider. Durch Auswahl eines Treibers oder einer Verbindung im linken Fensterbereich können Sie die Adressprüfung für das ausgewählte Element ausführen.

Die Ergebnisse werden im rechten Bereich des Panels aufgelistet.

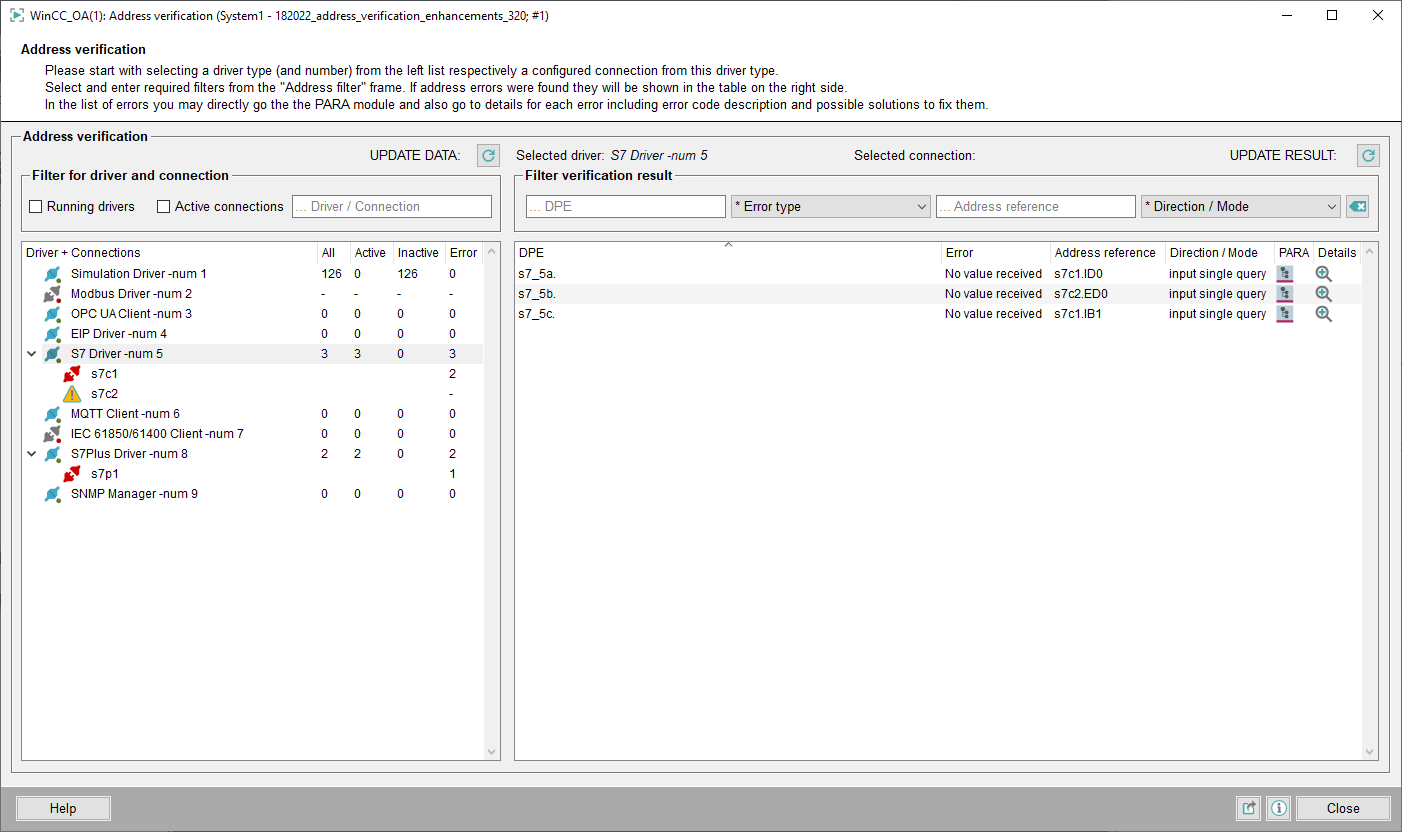

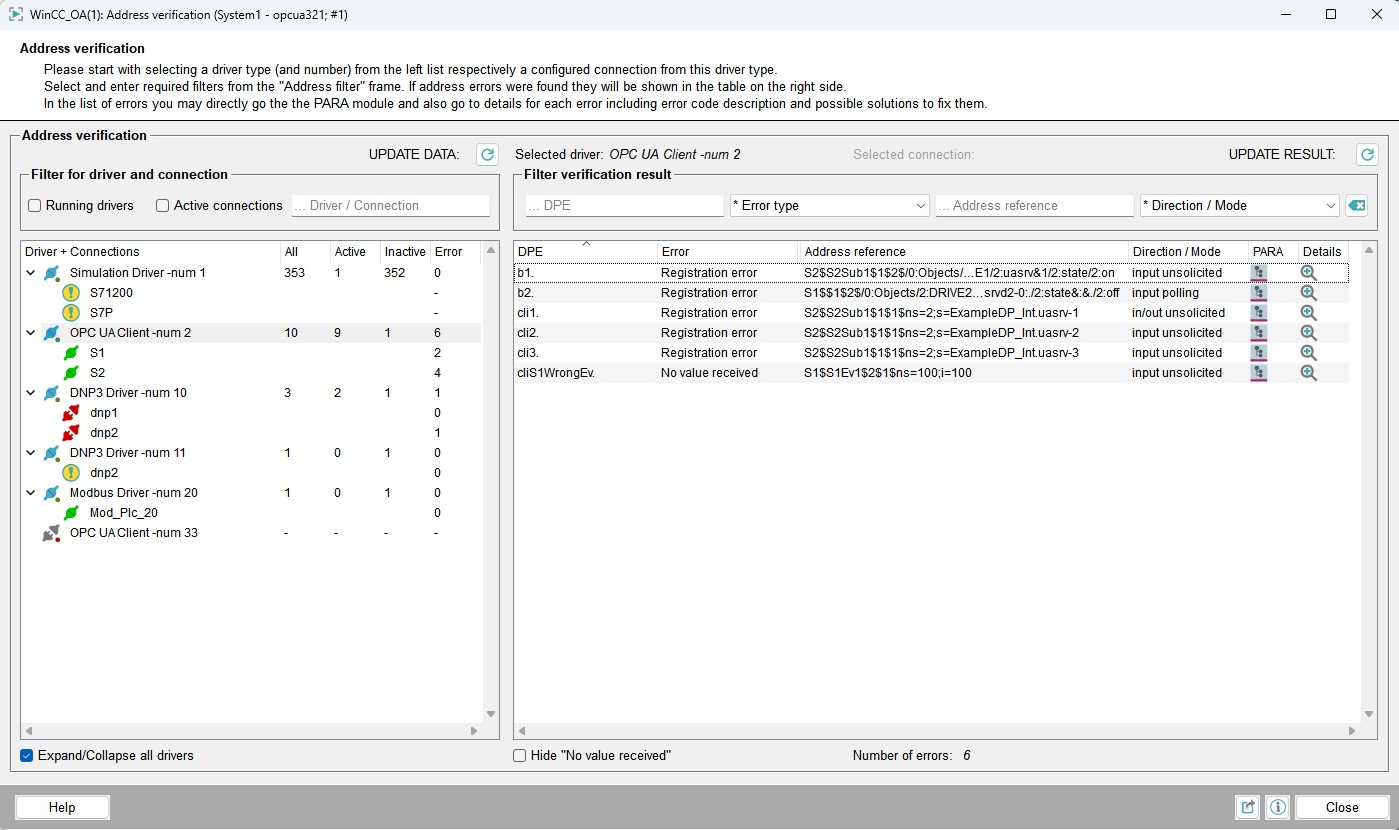

Abbildung 1. Panel Adressüberprüfung

Filter für Treiber und Verbindungen

Dieser Teil des Fensters zeigt alle Treiber und Verbindungen an und kann nach laufenden Treibern, aktiven Verbindungen, einem bestimmten Treiber oder einer bestimmten Verbindung gefiltert werden.

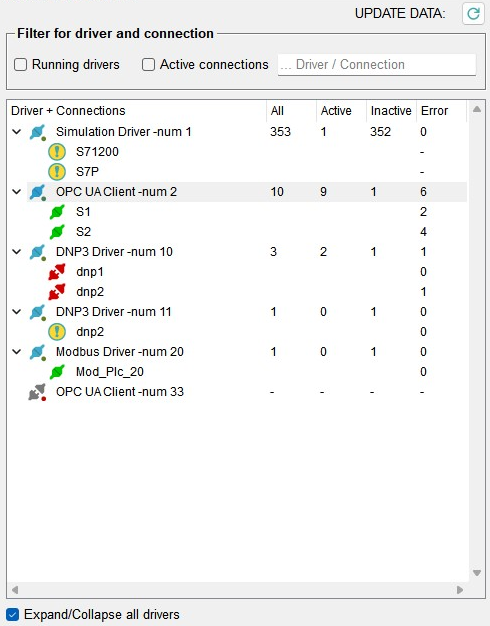

Abbildung 2. Filter für Treiber und Verbindungen
Das Baumelement zeigt alle derzeit bekannten Treiber mit einem Symbol für ihren Verbindungsstatus an. Mögliche Zustände sind:
  • : Der Treiber ist gerade in Betrieb.
  • : Der Treiber ist gestoppt oder wurde nicht gestartet.
  • : Die Verbindung zum Gerät wurde hergestellt.
  • : Das angeschlossene Gerät befindet sich im Zustand "STOP".
  • : Es besteht keine Verbindung zu dem Gerät.
Die nachfolgende Tabelle enthält die Anzahl aller, aktiver, inaktiver und falscher Adressen, die dem Treiber oder der Verbindung entsprechen.

Hierbei ist zu beachten, dass die angezeigte Anzahl der fehlerhaften Verbindungen eines Treibers von der Anzahl der Fehler der jeweiligen Verbindungen abweichen kann. Es werden auch Fehler gezählt, die nicht direkt einer Verbindung zuzuordnen sind. Außerdem wird die Anzeige der jeweiligen Verbindungen nicht periodisch aktualisiert, um Auswirkungen auf die Schreibperformance während des Betriebs zu minimieren. Die Anzeige kann jederzeit mittels der UPDATE DATA-Schaltfläche () aktualisiert werden.

Unterhalb des Bereiches befindet sich die Checkbox Alle Treiber auf-/zuklappen, mit der alle Treiber und Verbindungen schnell vollständig angezeigt oder auf die Übersicht reduziert werden können.

Ergebnis der Adressprüfung

Dieser Bereich zeigt Details für den ausgewählten Treiber und/oder die ausgewählte Verbindung an. Die Selektion wird über dem Bereich eingeblendet.

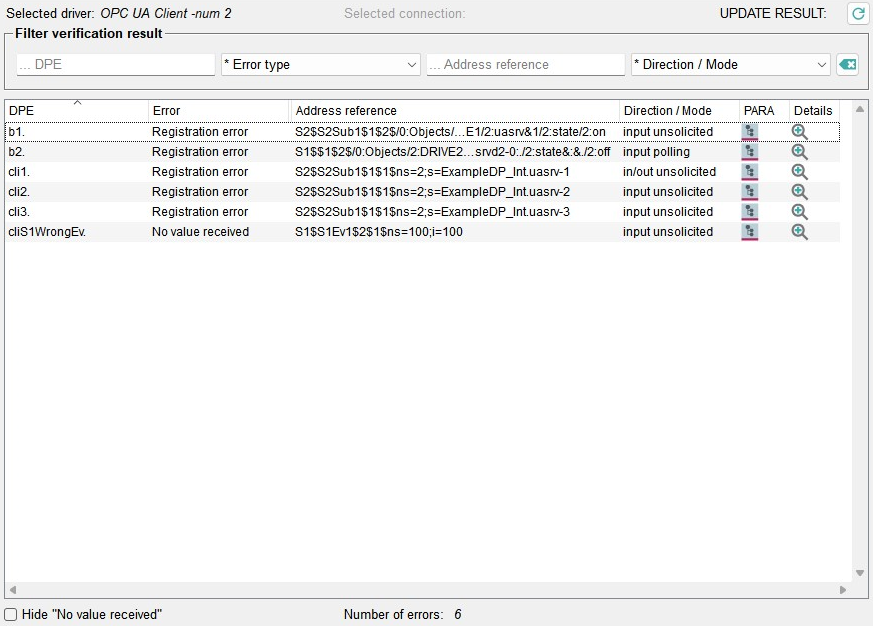

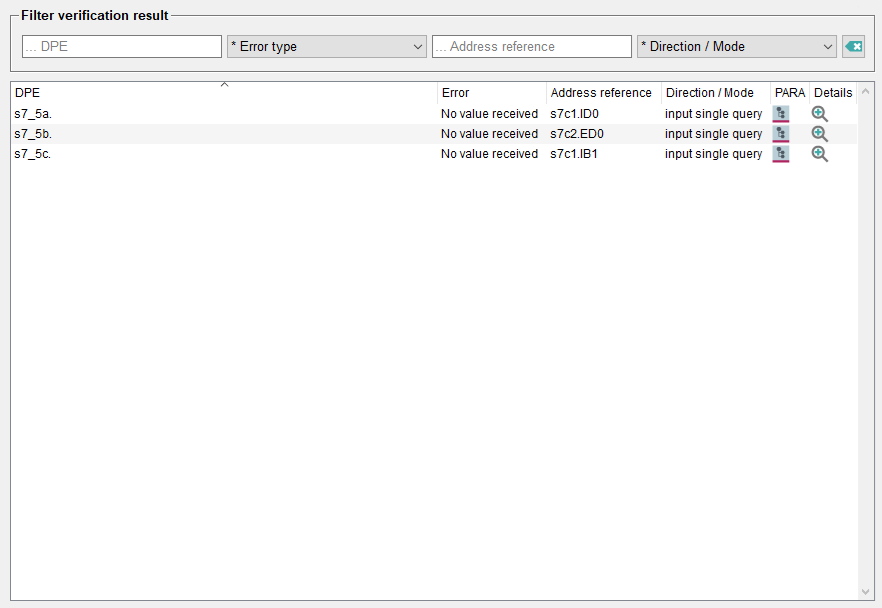

Abbildung 3. Filter Verifizierungsergebnis
Das Verifizierungsergebnis kann nach dem DPE, dem Fehlertyp, der Adressreferenz oder der Richtung/Modus gefiltert werden. Hierbei sind mögliche Filter für Fehlertypen:
  • Kein Wert empfangen
  • Syntaxfehler
  • Transformationsfehler
  • Allgemeiner Addressfehler
  • Lizenzfehler
  • Pollkonfigurationsfehler
  • Verbindungs-DP fehlt
  • Symbolfehler
  • Inkompatibles DPE
  • Eingangstransformationsfehler
  • Ausgangstransformationsfehler
  • Adresse existiert nicht
  • Anmeldefehler
  • Adresse inkonsistent
  • Parameterbereichsverletzung
und mögliche Filter für Richtung/Modus:
  • Ausgang
  • Eingang spontan
  • Eingang Einzeln
  • Eingang Polling
  • Ausgang Einzelabfrage
  • Ein/Aus spontan
  • Ein/Aus Polling
  • Ein/Aus Einzelabfrage
  • Alarm
  • Eingang nach Bedarf
  • Eingang Polling bei Verwendung
  • Ein/Aus bei Bedarf
  • Ein/Aus Polling bei Verwendung
  • Eingang spontan bei Verwendung
  • Ein/Aus spontan bei Verwendung

Die Liste unten zeigt ebenfalls die Verbindungs-DPE, den Fehler, die Adressreferenz und Richtung/Modus. Die Schaltflächen in den letzten beiden Zeilen bieten Links zu weiteren Details:

  • : öffnet den PARA, gefiltert auf den entsprechenden DPE.
  • : öffnet eine Detailansicht zu dem spezifischen Fehler mit Beschreibung und möglichen Lösungsansätzen.

Mit der Export-Schaltfläche () am unteren Ende der Seite kann die aktuelle Ergebnisliste ungefiltert exportiert werden.

Unterhalb des Bereiches wird die Gesamtanzahl der derzeitigen Ergebnisse angezeigt. Mittels der Checkbox "Kein Wert empfangen" ausblenden werden Verbindungen, die keinen Wert empfangen haben, ausgeblendet, um die Übersichtlichkeit zu erhöhen.
