SECS-Konfiguration

Dieses Kapitel beschreibt die Konfiguration des SECS-Treibers.

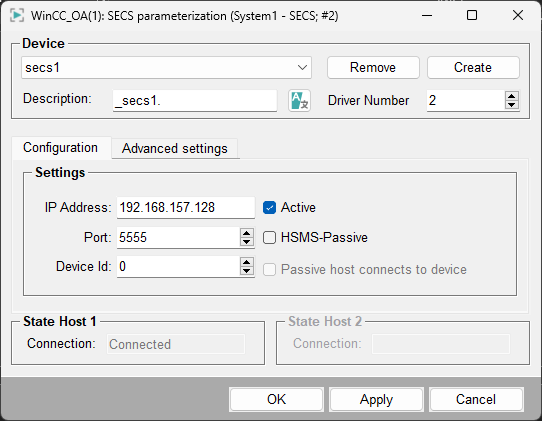

Klicken Sie auf die Schaltfläche SECS Connections in System Management > Treiber, um das Konfigurationspanel zu öffnen.

Verbindung

Sie können eine der vorhandenen Geräteverbindungen über die Kombo-Box auswählen. Mit der Schaltfläche Erstellen können Sie eine neue Verbindung erstellen. Mit der Schaltfläche Entfernen entfernen Sie die aktuell ausgewählte Verbindung. Über die Beschreibung können Sie eine Beschreibung für die ausgewählte Verbindung festlegen.

Registerkarten

Konfiguration

Enthält die Konfiguration der Geräte-ID, ob die Verbindung HSMS aktiv oder passiv ist, usw.

Erweiterte Einstellungen

Enthält die treiberspezifische Timeout-Konfiguration.

State

Dies ist aufgeteilt in Sektionen für den Status Host 1 und Status Host 2. Sie zeigen den Verbindungsstatus des zugehörigen Hosts an. Die folgenden Zustände sing möglich:

  • Connection:
    • 0 – Nicht definiert
    • 1 – Nicht Verbunden
    • 2 – Verbindet…
    • 3 – Verbunden
    • 4 – Trennen…
    • 5 – Fehlgeschlagen

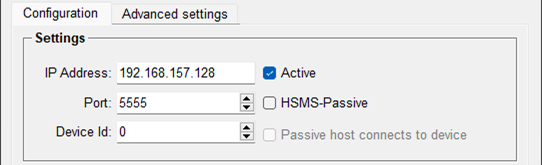

Registerkarte Konfiguration

Diese Registerkarte ermöglicht die Definition allgemeiner Verbindungseinstellungen wie Geräte-ID, IP-Adresse und Port.

Aktiv
Kontrollkästchen, dass das Aktivieren/Deaktivieren der Verbindung ermöglicht.
Geräte ID
Muss mit der Geräte-ID des Geräts übereinstimmen, mit dem eine Verbindung hergestellt werden soll.
IP-Addresse
Definiert die IP-Adresse, mit der der TCP-Client eine Verbindung herstellt. Ist nur verfügbar, wenn das Kontrollkästchen „HSMS-Passiv“ deaktiviert ist.
Port

Definiert den Port, mit dem die Hostverbindung verbunden ist.

HSMS-Passiv
Kontrollkästchen, das konfiguriert, ob die Geräteverbindung HSMS-aktiv (TCP-Client) oder HSMS-passiv (TCP-Server) ist.
Passiver Host verbindet sich zum Gerät
Definiert in einem redundanten System, ob die Verbindung des passiven Hosts zum Gerät geöffnet wird, oder nicht.

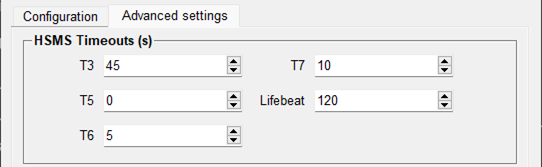

Registerkarte Erweiterte Einstellungen

Diese Registerkarte ermöglicht die Konfiguration der SECS-verbindungsspezifischen Timeouts, welche in Sekunden angegeben werden.

Für weitere Details zu den Timeouts T3, T5, T6 und T7 siehe den SEMI E37-00-0222 Standard.

T3
SEMI E37 T3 Data Reply Timeout. Gibt die maximale Zeit an, die der Host auf eine erwartete Antwort wartet.
T5
SEMI E37 T5 Connection Separation Timeout. Timeout in Sekunden, bis der erneute Verbindungsversuch unternommen wird.
T6
SEMI E37 T6 Control Reply Timeout. Maximale Wartezeit für Select.res, Linktest.res, usw.
T7
SEMI E37 T7 Connection Idle Timeout. Verbleibende Zeit im "NOT SELECTED" Verbindungszustand, bis ein Kommunikationsfehler erkannt wird.
Lifebeat
Timeout in Sekunden, bis die nächste TCP/IP-Verbindungsprüfung an das Gerät gesendet wird.
