OPC UA Views

Überblick

AddressSpaces von OPC UA Servern sind oft sehr umfangreich, und OPC UA Clients benötigen häufig nur eine spezifische Teilmenge der verfügbaren Daten. Diese Clients möchten nicht mit der Anzeige von Knoten im AddressSpace belastet werden, die für ihre Anwendung irrelevant sind.

Um dieses Problem zu lösen, definiert die OPC UA Spezifikation das Konzept einer View. Jede View definiert eine Teilmenge der Knoten im AddressSpace. Der gesamte AddressSpace bildet dabei die Standard-View.

Konfiguration über das Konfigurationspanel

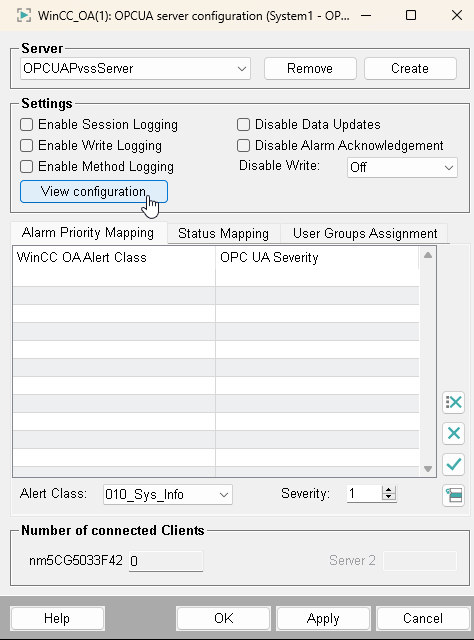

Die Konfiguration der Views kann komfortabel über das OPC UA Server Konfigurationspanel durchgeführt werden:

Zuordnung von Knoten zu Views:

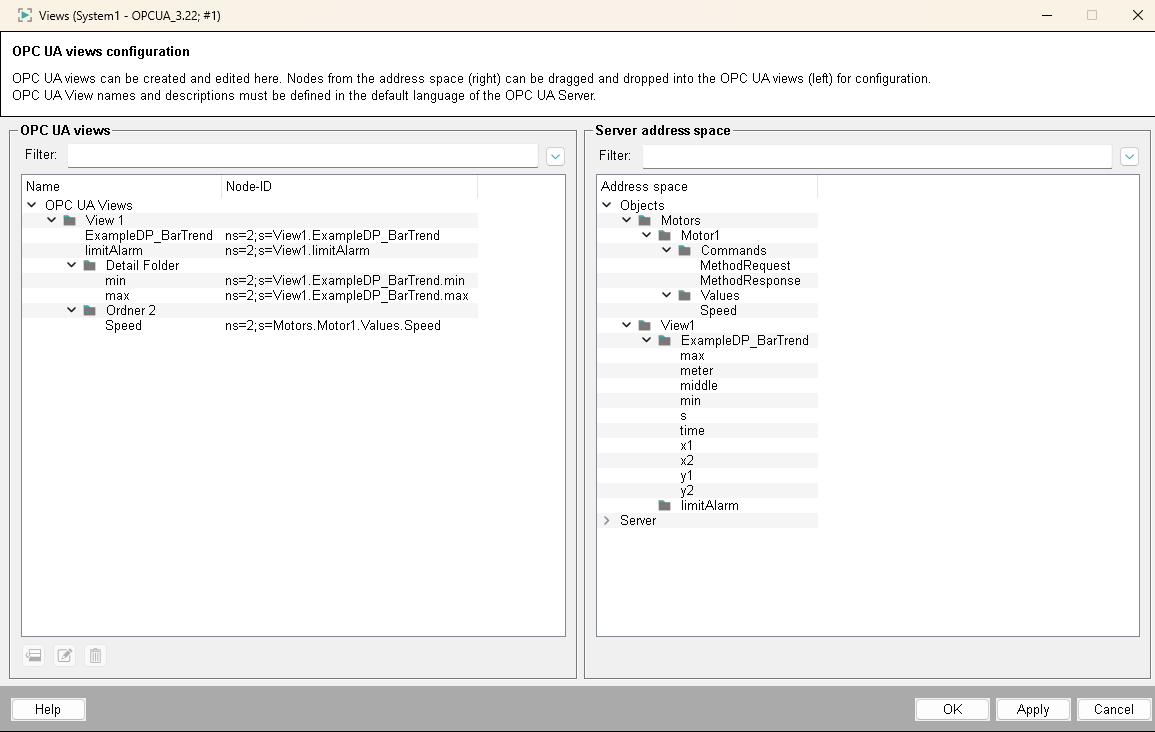

Mit dem Konfigurationspanel können die vorhandenen UA Knoten auf der rechten Seite mit einer View oder einem Ordner auf der linken Seite verknüpft werden:

Ergebnis der Konfiguration:

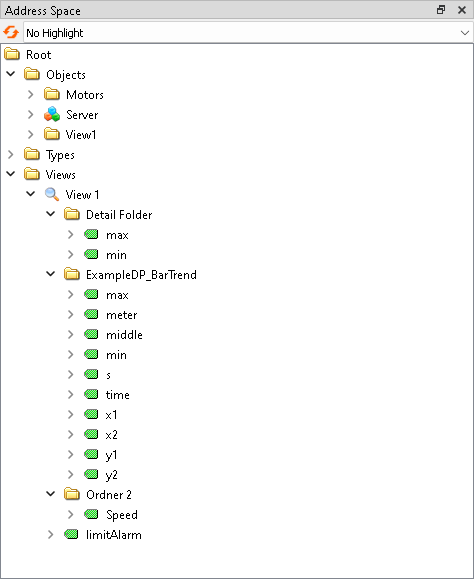

Diese Konfiguration führt zu folgender strukturierten AddressSpace-Darstellung in UA Expert:

Konfiguration über Datenpunktelemente

Die View-Konfiguration wird intern als JSON-String auf dem Datenpunktelement _OPCUAPvssServer.Config.Views im folgenden strukturierten Format gespeichert:

[
  {
    "id":"ns=2;s=View_1",
    "name":"View 1",
    "description":"Beschreibung von View 1",
    "nodes":[
      "ns=2;s=View1.ExampleDP_BarTrend",
      "ns=2;s=View1.limitAlarm"
    ],
    "folders":[
      {
        "id":"ns=2;s=DetailFolder",
        "name":"Detail Ordner",
        "description":"Beschreibung für Detail Ordner",
        "nodes":[
          "ns=2;s=View1.ExampleDP_BarTrend.min",
          "ns=2;s=View1.ExampleDP_BarTrend.max"
        ],
        "folders":[]
      },
      {
        "id":"ns=2;s=Ordner2",
        "name":"Ordner 2",
        "description":"Beschreibung für Ordner 2",
        "nodes":[
          "ns=2;s=Motors.Motor1.Values.Speed"
        ],
        "folders":[]
      }
    ]
  }
]
