Maps Widget (EWO)

Das Maps Widget bietet die Möglichkeit innerhalb Ihres Projektes Karten zu öffnen und anzuzeigen. Das Widget basiert auf der Marble Komponente welche Teil des KDE Projektes ist. Das Widget erlaubt:

  • die Verwendung und Anzeige von Kartenmaterial basierend auf dem MapTheme welches in Ihrem Projekt zum Einsatz kommt, z.B. OpenStreetMap, WebMapServices oder Google Maps.
  • die Anzeige benutzerdefinierter Objekte aus WinCC OA direkt innerhalb der Karte, z.B. um eine Anlage zu repräsentieren und zusätzliche Informationen wie Alarme anzuzeigen.
  • ESRI Dateien können innerhalb des Maps Widgets nicht angezeigt werden.

Marble Version

WinCC OA verwendet die Version v21.12.2 des Marble Projektes. Die Lizenzvereinbarung des Projektes finden Sie hier.

Voraussetzungen

Folgende Voraussetzungen müssen erfüllt werden um das Maps Widget einsetzen zu können.

  • Eine gültige "gis" Lizenz ist für das Maps Widget erforderlich.
Anmerkung:

Sollte das Maps Widget Icon nicht innerhalb des GEDIs angezeigt werden, ist es erforderlich die PVSS00ui.ini zu entfernen. Diese befindet sich innerhalb Ihres Benutzer Ordners. Für Windows ist die Datei unter <User>/AppData/Roaming/ETM/ zu finden. Unter Linux befindet sich die Datei unter <home/.config/ETM/.

Demonstrationspanel

Ein Demonstrationspanel, welches Ihnen einen Überblick über die verfügbaren Funktionen gibt, finden Sie innerhalb der Beispielpanels der Installation (/panels/example/maps/).

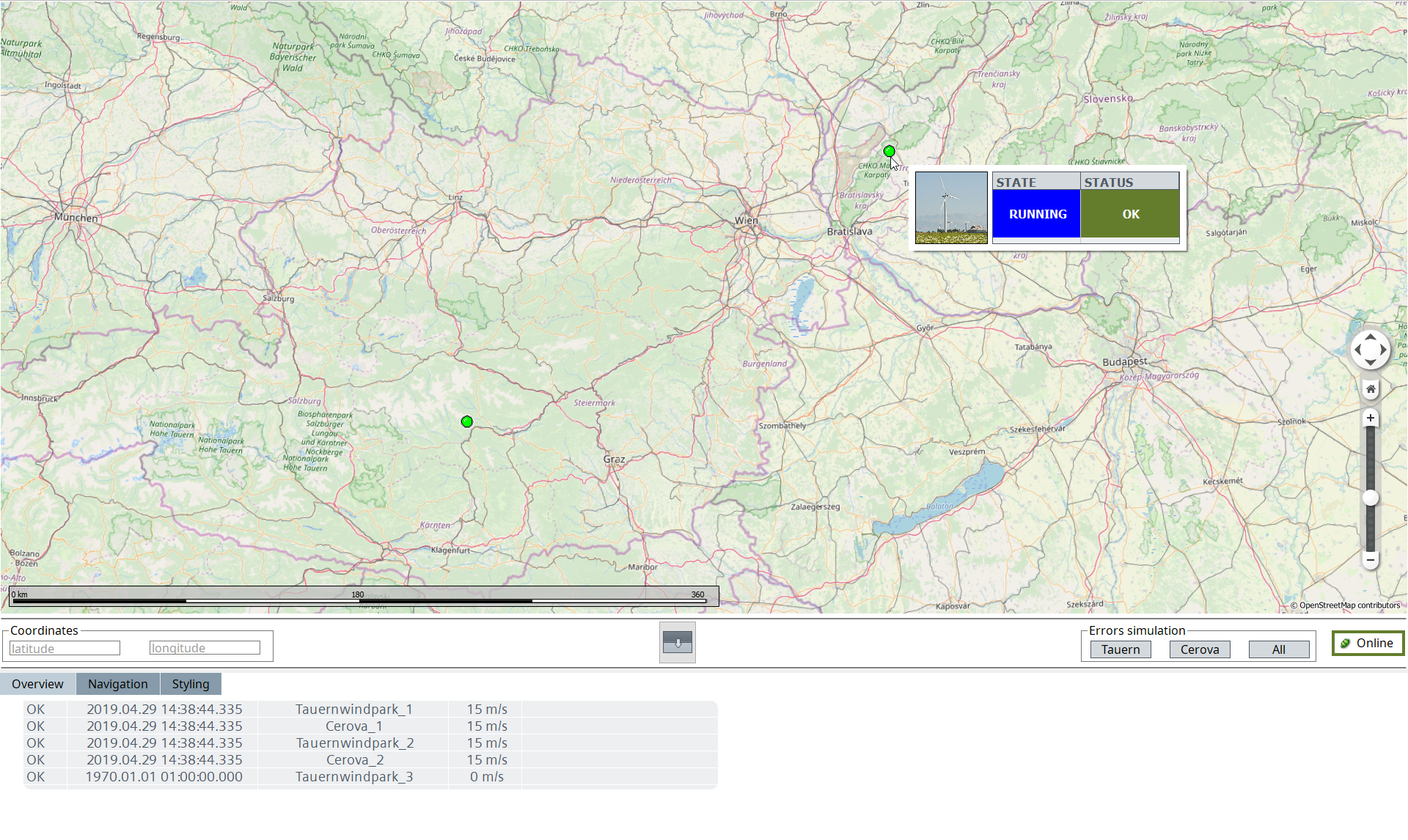

Abbildung 1. Demonstration Panel
