Zooming

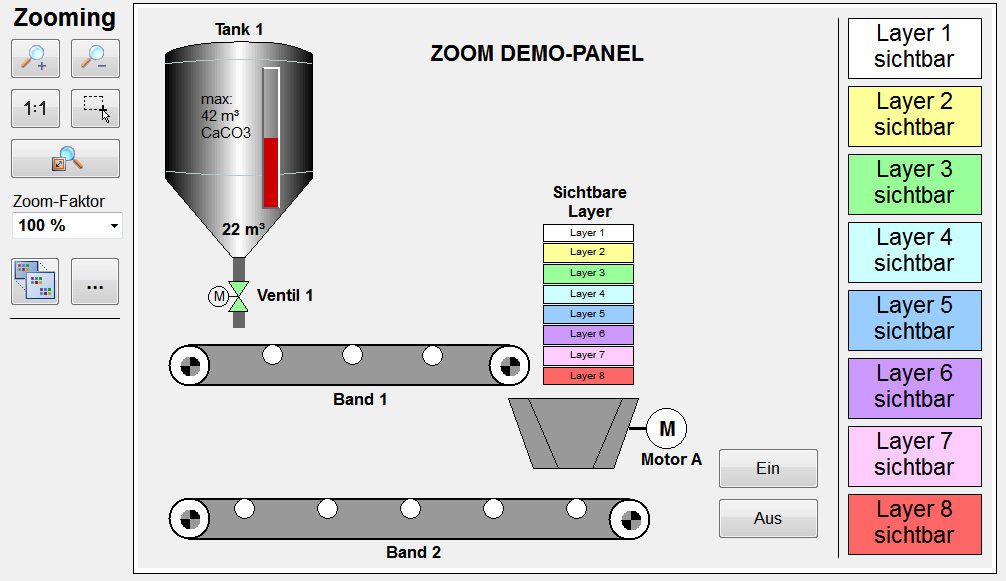

Das Zooming-Feature ermöglicht die dynamische Skalierung von Bildinhalten im Editor und zur Laufzeit. Das Beispielbild "Zooming" veranschaulicht die grundlegende Funktion und kann als Vorlage verwendet werden.

WinCC OA erlaubt sowohl im grafischen Editor als auch zur Laufzeit die dynamische Skalierung (Modul VISION) von Bildinhalten. Das Beispielbild "Zooming" (<proj_path>/panels/examples/zooming.pnl) präsentiert die wichtigste Möglichkeit dabei und kann gut als Vorlage für eigene Lösungen dienen. Die Skalierung bezieht sich dabei immer auf ein Modul (Ansichtseinheit innerhalb eines User Interface-Managers) und erlaubt vielfältige Funktionen bis hin zu (De)Cluttering - das ist die zoomstufenabhängige Sichtbarschaltung von Sichtbarkeitsebenen (Layer). Auch Panning (verschieben des sichtbaren Bildausschnittes) oder die Bereitstellung eines speziellen Navigator können einfach ausprobiert werden.
