MS SQL®-Serverinstallation

Gehen Sie wie folgt vor, um den MS SQL®-Server auf Ihrem Betriebssystem zu installieren:

Während der MS SQL®-Serverinstallation:

  • In der Feature Selection-Registerkarte aktivieren Sie die folgenden Optionen:
    • Database Engine Services.
    • SQL Server replication.
    • Client Tools Connectivity.

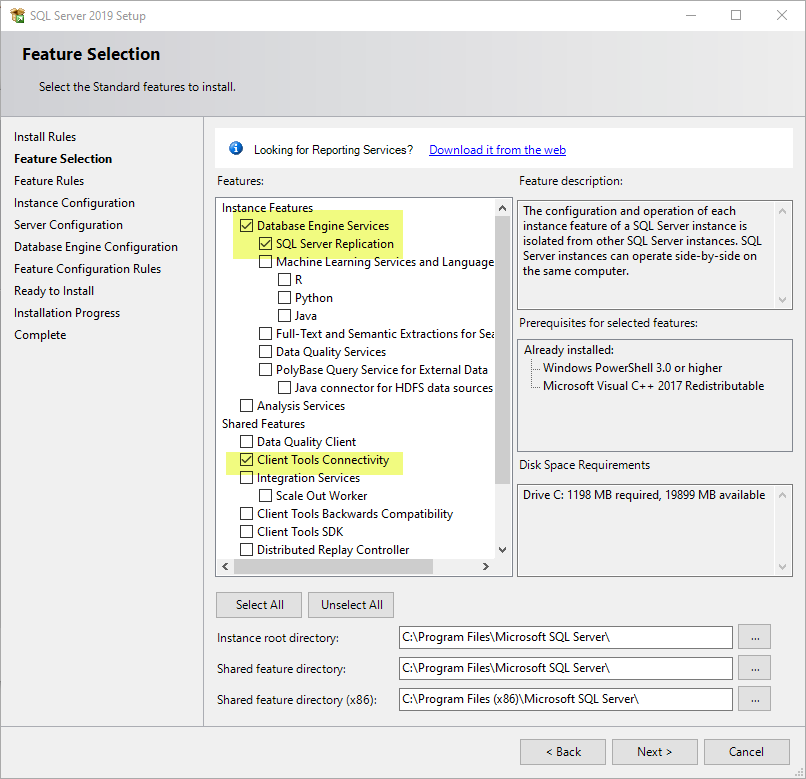

      Figure 1. MS SQL®-Serverinstallation - Feature Selection
  • Klicken Sie auf "Weiter" bis das Database Engine Configuration-Fenster geöffnet wird. Setzen Sie den Server-Authentifizierungstyp auf "SQL Server und Windows Authentifizierungsmodus" Mixed Mode (SQL Server and Windows Authentication mode) wie folgt:

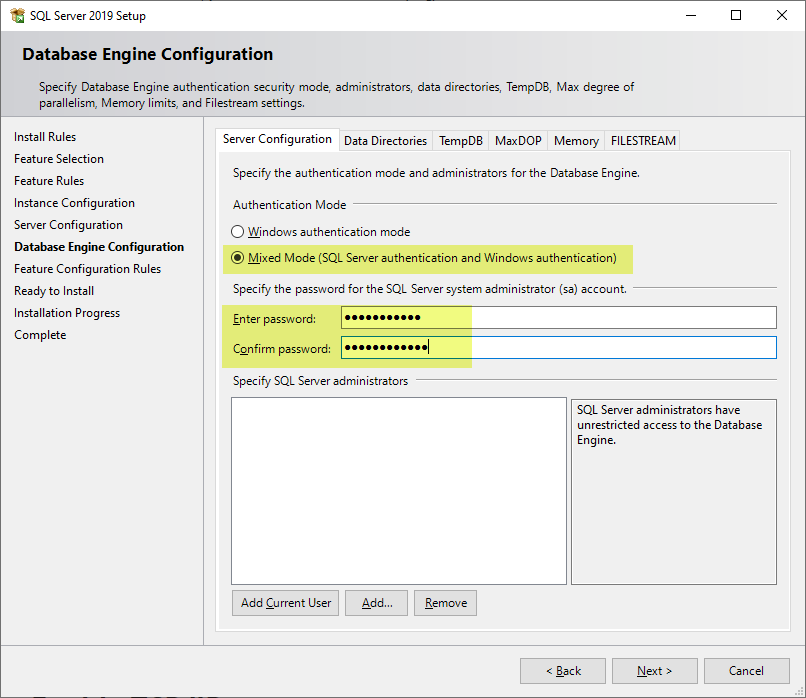

    Figure 2. SQL Server - Authentication Mode
  • Definieren Sie ein Passwort für den SQL Server-Administrator (sa) - siehe oberhalb.
    Note:
    Das Default-Passwort für den Benutzer sa muss definiert werden. Ansonsten wird der Benutzer sa deaktiviert.
  • Definieren Sie die Passwörter des Datenbankadministrators "adminPassword" und des WinCC OA-Datenbankbenutzers "winccoaPassword" - siehe Kapitel Datenbankpasswörter (DB-Admin & WinCC OA DB User).

  • Starten Sie Ihren Computer neu. Wenn ein WinCC OA-Projekt und MS SQL®-Server auf unterschiedlichen Servern liegen, muss der MS SQL®-Client installiert werden.

TCP/IP aktivieren

  • MS SQL®-Server muss in der Lage sein das TCP/IP-Protokoll zu verwenden. Um die TCP\IP-Verbindung zu aktivieren, gehen Sie wie folgt vor:

    • Öffnen Sie den SQL Server Configuration-Manager.
    • Selektieren Sie die SQL Server Network-Konfiguration.
    • Doppelklicken Sie auf Protokolle für Ihren instance name.
    • Wenn TCP/IP noch nicht aktiviert wurde, klicken Sie mit der rechten Maustaste auf TCP/IP und selektieren Sie Enable (Siehe Abbildung SQL Server Network-Konfiguration unterhalb).

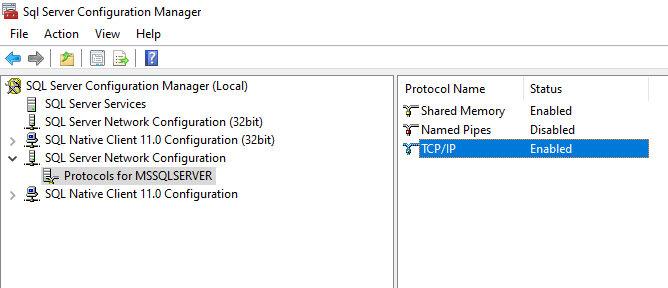

      Figure 3. SQL Server Network Configuration
  • Doppelklicken auf den TCP/IP-Eintrag.
  • Klicken Sie auf die IP-Addresse-Registerkarte und navigieren zu IPAll.
  • Geben Sie den TCP-Port und die Portnummer, die Sie für den MS SQL®-Server verwenden wollen, an und klicken Sie auf OK - Siehe die Abildung TCP Port-Konfiguration unterhalb.

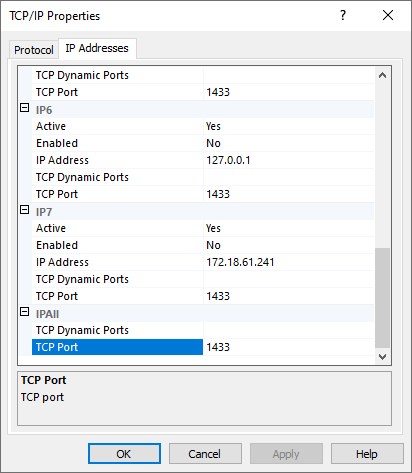

    Figure 4. TCP Port-Konfiguration
  • Starten Sie das SQL Server-Service über Services (Dienste) (Windows-Startmenü > Services). neu.

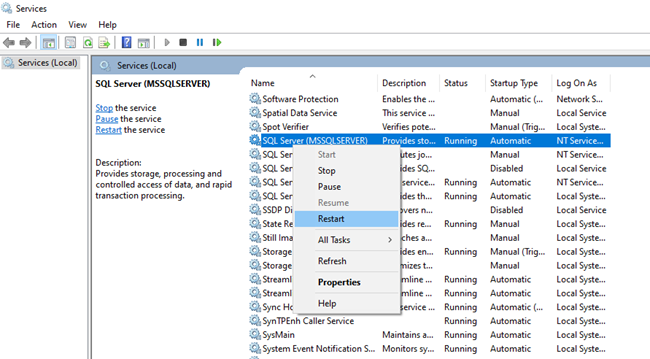

    Figure 5. SQL-Server neu starten

DB-Schema Erstellung

  • Hier wird z.B. "D:/mssql"-Verzeichnis für Windows als Haupt-Verzeichnis für das Speichern der WinCC OA-Datenbank verwendet.
  • Erstellen Sie die Datenbank-Verzeichnisse:
  • D:/mssql/db
  • D:/mssql/backups

Ein DB-Schema erstellen

Navigieren Sie zu wincc_oa\data\NGA\MSSQLServer\Sql

  • Setzen Sie die Datenbankparameter in db.windows.config für Windows oder in db.linux.config für Linux. Die verfügbaren Parameter inklusive Defaultwerte sind unten angeführt.
    CAUTION:
    Beachten Sie, dass derzeit nur Buchstaben und Zahlen ([a-zA-Z0-9]) für den Inhalt der db.windows.config file-Datei verwendet werden können.
    # DB connection settings
dbServer=localhost    	      # Server name.
port=1433		            # Server port.
adminUsername=sa		     # Database administrator user. The database that will be created will belong to the associated user.
adminPassword=password	      # Database administrator user password.
winccoaLogin=winccoa		 # Database server login. The login will be created if it does not exists.
winccoaUsername=winccoa	     # Database user. The user will be created if it does not exists. The user will get minimum permission to work with the backend.
winccoaPassword=password	    # Database user password.
dbName=winccoa			# Name of DB instance to create.

# DB specific options
sqlscriprtpath=schema.sql          # The path to the SQL file to create the schema.
numberType=DOUBLE PRECISION	 # Colum type of float values. Possible values are: DOUBLE PRECISION and NUMERIC
dbInitSize=8MB                     # Specifies the initial size of the data file. The kilobyte (KB), megabyte (MB), gigabyte (GB), or terabyte (TB) suffixes can be used. Examples: 2KB, 2MB, 2GB, 2TB.
dbFileGrowth=64MB                  # Specifies the automatic growth increment of the data file. The kilobyte (KB), megabyte (MB), gigabyte (GB), or terabyte (TB) suffixes can be used. Examples: 2KB, 2MB, 2GB, 2TB.
logInitSize=8MB                    # Specifies the initial size of the log file. The kilobyte (KB), megabyte (MB), gigabyte (GB), or terabyte (TB) suffixes can be used. Examples: 2KB, 2MB, 2GB, 2TB.
logFileGrowth=64MB                 # Specifies the automatic growth increment of the log file. The kilobyte (KB), megabyte (MB), gigabyte (GB), or terabyte (TB) suffixes can be used. Examples: 2KB, 2MB, 2GB, 2TB.
logMaxSize=2097152MB               # Specifies the maximum size to which the log file can grow. The kilobyte (KB), megabyte (MB), gigabyte (GB), or terabyte (TB) suffixes can be used. Exam-ples: 2KB, 2MB, 2GB, 2TB.

# DB directories
dbPath="d:\mssql\db"		 # Path to DB schema files.
dbBackupPath="d:\mssql\backups"    # Path to backed up segment files.
    • Im Verzeichnis wincc_oa\data\NGA\MSSQLServer\Sql, führen Sie create_database_windows.ps1 für Windows oder create_database_linux.sh für Linux aus, um ein DB-Schema zu erstellen.
    • Es können auch Kommandozeilenparameter für create_database_windows.ps1 und create_database_linux.sh anstatt der Konfigdatei verwendet werden. Für die Kommandozeilenparameter, siehe Kapitel Database settings .
    Note:
    Das Backup-Verzeichnis muss für Benutzer, unter den WinCC OA läuft, freigegeben sein.

WinCC OA und MS SQL®-Server auf separaten Servern

Damit ein WinCC OA-Pojekt mit MS SQL® Server-Backend funktioniert, gehen Sie wie folgt vor:

Auf dem Datenbank-Server

Auf dem WinCC OA-Server:

Windows:

Installieren Sie die MS SQL® Server-Clientpakete:

Linux:

  • Installieren Sie die MS SQL® Server-Clientpakete:
  • Damit die Backups funktionieren, erstellen Sie einen Symbolic-Link für das bcp-Utility:

    ln -s /opt/mssql-tools/bin/bcp /usr/local/bin/bcp
