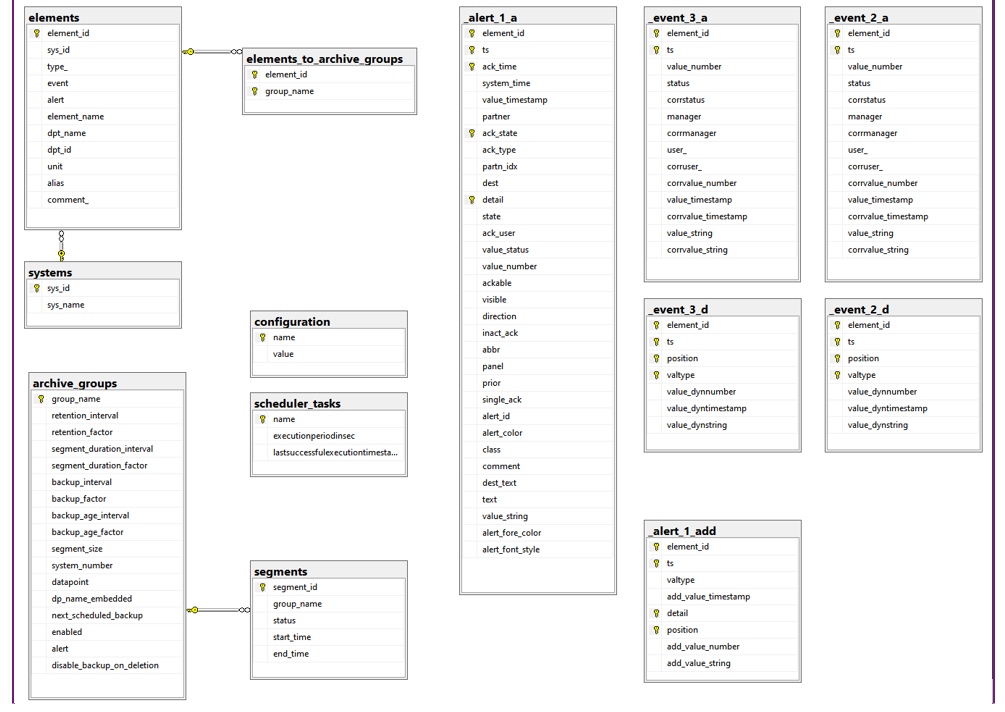

MS SQL Schema

archive_groups

Die Tabelle archive_groups enthält Informationen über die Archivgruppen des Backends.

Spalten


Spalte	Typ	Beschreibung
group_name	nvarchar(50)	Name der Archivgruppe (Format: systemName:groupName)
retention_interval	int	Einheit der Aufbewahrungsdauer (0:minutes,1:hours,2:days,3:weeks,4:months,5:years)
retention_factor	int	Aufbewahrungszeit in Einheiten von retention_interval
segment_duration_interval	int	Einheit der Segmentdauer (0:minutes,1:hours,2:days,3:weeks,4:months,5:years)
segment_duration_factor	int	Segmentdauer (Faktor in Einheiten von segment_duration_interval)
backup_interval	int	Einheit des Sicherungsintervalls (1:hours,2:days,3:weeks,4:months,5:years)
backup_factor	int	Dauer des Sicherungsintervalls
backup_age_interval	int	Einheit des Sicherungsalters (0:minutes,1:hours,2:days,3:weeks)
backup_age_factor	int	Alter der zu sichernden Segmente
segment_size	int	Segmentgröße (Einheit abhängig von den Backend-Einstellungen)
system_number	int	Gruppen-System-ID-Nummer
datapoint	int	Gruppen-Datenpunkt-ID
dp_name_embedded	nvarchar(4000)	DPE-Name der Gruppe
next_scheduled_backup	bigint	Zeit der nächsten geplanten Sicherung (Epoch in ns/ms abhängig vom Backend)
enabled	bit	Ist die Archivgruppe aktiviert? (Standard 1)
alert	bit	Ist dies die Alarm-Archivgruppe? (Standard 0)
disable_backup_on_deletion	bit	Sollen Segmente gesichert werden, deren Aufbewahrungszeit überschritten wurde? (Standard 0)

Constraints und Indizes

PK_archive_groups: PRIMARY KEY (group_name)

configuration

Die Tabelle configuration wird als Key-Value-Store für interne Parameter verwendet, die beim Anlegen der Datenbank definiert werden.

Spalten


Spalte	Typ	Beschreibung
name	nvarchar(50)	Parametername
value	nvarchar(4000)	Parameterwert

Constraints und Indizes

PK_configuration: PRIMARY KEY (name)

elements

Die Tabelle elements enthält Informationen zu den Datenpunktelementen (DPE), deren Werte gelesen, geschrieben und archiviert werden müssen.

Spalten


Spalte	Typ	Beschreibung
element_id	bigint	ID des DPE
sys_id	bigint	System-ID
type_	bigint	Elementtyp (integer, float, etc.)
event	bit	Ist dieses Element ein Event? (Standard 0)
alert	bit	Ist dieses Element ein Alarm? (Standard 0)
element_name	nvarchar(4000)	DPE-Name
dpt_name	nvarchar(4000)	Datenpunkttyp-Name
dpt_id	int	Datenpunkttyp-ID
unit	nvarchar(4000)	Wert-Einheit
alias	nvarchar(4000)	Alias-Text
comment_	nvarchar(4000)	Kommentar

Constraints und Indizes

PK_elements: PRIMARY KEY (element_id)
FK_elements_systems: FOREIGN KEY (sys_id) REFERENCES systems(sys_id)
element_name_idx: NONCLUSTERED INDEX (element_name)

elements_to_archive_groups

Die Tabelle elements_to_archive_groups definiert die Many-to-Many-Beziehungen zwischen "archive groups" und "elements". Diese Tabelle ermöglicht das Speichern von Querverweisen für mehrere Archivgruppen.

Spalten


Spalte	Typ	Beschreibung
element_id	bigint	Element-ID
group_name	nvarchar(50)	Name der Archivgruppe

Constraints und Indizes

PK_elements_to_archive_groups: PRIMARY KEY (element_id, group_name)
FK_to_elements: FOREIGN KEY (element_id) REFERENCES elements(element_id) ON DELETE CASCADE

scheduler_tasks

Die Tabelle scheduler_tasks enthält Informationen über die letzte erfolgreiche Ausführung periodischer Aufgaben sowie deren Ausführungsperiode in Sekunden.

Spalten


Spalte	Typ	Beschreibung
name	nvarchar(150)	Aufgabenname
executionperiodinsec	bigint	Ausführungsintervall (Sekunden)
lastsuccessfulexecutiontimestamp	bigint	Zeitstempel der letzten erfolgreichen Ausführung

Constraints und Indizes

PK_scheduler_tasks: PRIMARY KEY (name)

segments

Die Tabelle segments enthält eine Liste von Segmenten für Archivgruppen.

Hinweis:

Der Segment-ID-Wert wird im Namen der jeweiligen Tabelle verwendet, welche die historischen Daten für dieses Segment enthält.

Spalten


Spalte	Typ	Beschreibung
segment_id	bigint	Segment-ID-Nummer (IDENTITY)
group_name	nvarchar(50)	Name der Archivgruppe
status	int	Segmentstatus (0: current, 1: online, 2: onlineAndBackuped, 3: offlineAndBackuped, 4: deleted, 5: restored)
start_time	bigint	Segmentstartzeit
end_time	bigint	Segmentendzeit

Constraints und Indizes

PK_segments: PRIMARY KEY (segment_id)
UK_group_name_start_time: UNIQUE (group_name, start_time)
FK_to_archive_groups: FOREIGN KEY (group_name) REFERENCES archive_groups(group_name) ON DELETE CASCADE

systems

Die Tabelle systems enthält Informationen über die Systeme des WinCC OA-Projekts.

Spalten


Spalte	Typ	Beschreibung
sys_id	bigint	System-ID-Nummer
sys_name	nvarchar(4000)	Systemanzeigename

Constraints und Indizes

PK_systems: PRIMARY KEY (sys_id)

_event_*_a

Die Tabellen mit dem Muster _event_*_a speichern einfache (nicht-dynamische) Ereigniswerte. Sie werden zur Laufzeit als Teil des Archivierungs- und Segmentierungsprozesses erzeugt.

Spalten


Spalte	Typ	Beschreibung
element_id	bigint	DP-Element-ID
ts	bigint	Erstellungszeitstempel des Ereignisses
value_number	float	Numerischer Wert
status	bigint	Status-Bits
corrstatus	bigint	Korrektur-Status-Bits
manager	int	Manager, der den Wert gesetzt hat
corrmanager	int	Manager, der den Korrekturwert gesetzt hat
user_	int	Angemeldeter Benutzer beim Setzen des Werts
corruser_	int	Angemeldeter Benutzer beim Setzen des Korrekturwerts
corrvalue_number	float	Korrigierter numerischer Wert
value_timestamp	bigint	Zeitstempel-Wert
corrvalue_timestamp	bigint	Korrigierter Zeitstempel-Wert
value_string	nvarchar(max)	Zeichenkettenwert
corrvalue_string	nvarchar(max)	Korrigierter Zeichenkettenwert

Constraints und Indizes

PRIMARY KEY (element_id, ts)

_event_*_d

Die Tabellen mit dem Muster _event_*_d speichern Ereignisse für dynamische (dyn) Werte. Sie werden zur Laufzeit als Teil des Archivierungs- und Segmentierungsprozesses erzeugt.

Spalten


Spalte	Typ	Beschreibung
element_id	bigint	DP-Element-ID
ts	bigint	Erstellungszeitstempel des Ereignisses
position	int	Position innerhalb des dyn-Werts
valtype	smallint	Typ des gespeicherten Werts
value_dynnumber	float	Dynamischer numerischer Wert
value_dyntimestamp	bigint	Dynamischer Zeitstempel-Wert
value_dynstring	nvarchar(max)	Dynamischer Zeichenkettenwert

Constraints und Indizes

PRIMARY KEY (element_id, ts, position, valtype)

_alert_*_a

Die Tabellen mit dem Muster _alert_*_a speichern Alarmwerte. Sie werden zur Laufzeit als Teil des Archivierungs- und Segmentierungsprozesses erzeugt.

Spalten


Spalte	Typ	Beschreibung
element_id	bigint	DP-Element-ID
ts	bigint	Erstellungszeitstempel des Alarms
ack_time	bigint	Quittierzeit
system_time	bigint	Zeitpunkt, zu dem der Alarm vom System empfangen wurde
value_timestamp	bigint	Wert des Typs Zeitstempel
partner	bigint	Alarmzeit für den Partner
ack_state	int	Identifiziert, wie der Alarm quittiert wurde
ack_type	int	Art der Quittierung
partn_idx	int	Alarmindex für den Alarm-Partner
dest	int	Aktueller Alarmbereich
detail	int	Detail-ID/-Nummer
state	int	Status-Bits
ack_user	int	Benutzer, der den Alarm quittiert hat
value_status	bigint	Status des Werts, der den Alarm ausgelöst hat
value_number	float	Numerischer Wert
ackable	bit	Ist der Alarm quittierbar?
visible	bit	Ist der Alarm sichtbar?
direction	bit	True für CAME, false für WENT
inact_ack	bit	Inaktive Alarme müssen quittiert werden
abbr	nvarchar(max)	Kurzzeichen der Priorität
panel	nvarchar(max)	Panel für Quer-Selektion
prior	int	Priorität
single_ack	bit	Wurde eine Einzelquittierung durchgeführt?
alert_id	nvarchar(max)	ID für Multi-Instanz-Alarm
alert_color	nvarchar(max)	Hintergrundfarbe
class	nvarchar(max)	Alarmklasse
comment	nvarchar(max)	Benutzerkommentar
dest_text	nvarchar(max)	Text für den aktuellen Alarmbereich
text	nvarchar(max)	Status-Text für den Bereich
value_string	nvarchar(max)	Zeichenkettenwert
alert_fore_color	nvarchar(max)	Vordergrundfarbe
alert_font_style	nvarchar(max)	Schriftstil

Constraints und Indizes

PRIMARY KEY (element_id, ts, detail)

_alert_*_add

Die Tabellen mit dem Muster _alert_*_add speichern zusätzliche Werte für Alarme. Sie werden zur Laufzeit als Teil des Archivierungs- und Segmentierungsprozesses erzeugt.

Spalten


Spalte	Typ	Beschreibung
element_id	bigint	DP-Element-ID
ts	bigint	Erstellungszeitstempel des Alarms
valtype	bigint	Typ des gespeicherten Werts
add_value_timestamp	bigint	Zusätzlicher Wert des Typs Zeitstempel
detail	int	Detail-ID/-Nummer
position	int	Position innerhalb des dyn-Werts
add_value_number	float	Zusätzlicher numerischer Wert
add_value_string	nvarchar(max)	Zusätzlicher Zeichenkettenwert

Constraints und Indizes

PRIMARY KEY (element_id, ts, detail, position)

view_events_%system_number%

Die View view_events_%system_number% enthält die Vereinigung aller Ereignis-Segmenttabellen mit den Status CURRENT, ONLINE, ONLINE AND BACKUPED und RESTORED.

Hinweis:

Die Erstellung der Views kann in der Backend-Konfiguration deaktiviert werden.

Hinweis:

Das Segmentstatus-Enum (siehe segments.status) ordnet diese typischerweise den Werten 0, 1, 2, 5 zu.

Spalten


Spalte	Typ	Beschreibung
element_id	bigint	DP-Element-ID
element_name	nvarchar(max)	DP-Elementname
sys_id	bigint	System-ID
ts	bigint	Erstellungszeitstempel des Ereignisses
position	int	Position innerhalb des dyn-Werts
value_number	float	Numerischer Wert
status	bigint	Status-Bits
corrstatus	bigint	Korrektur-Status-Bits
manager	int	Manager, der den Wert gesetzt hat
corrmanager	int	Manager, der den Korrekturwert gesetzt hat
user_	int	Angemeldeter Benutzer beim Setzen eines Werts
corruser_	int	Angemeldeter Benutzer beim Setzen eines Korrekturwerts
corrvalue_number	float	Korrigierter numerischer Wert
value_timestamp	bigint	Zeitstempel-Wert
corrvalue_timestamp	bigint	Korrigierter Zeitstempel-Wert
value_string	nvarchar(max)	Zeichenkettenwert
corrvalue_string	nvarchar(max)	Korrigierter Zeichenkettenwert
valtype	smallint	Typ des gespeicherten Werts
value_dynnumber	float	Dynamischer numerischer Wert
value_dyntimestamp	bigint	Dynamischer Zeitstempel-Wert
value_dynstring	nvarchar(max)	Dynamischer Zeichenkettenwert

view_alarms_%system_number%

Die View view_alarms_%system_number% enthält die Vereinigung aller Alarm-Segmenttabellen mit den Status ONLINE, CURRENT, ONLINE AND BACKUPED und RESTORED.

Anmerkung:

Die Erstellung der Views kann in der Backend-Konfiguration deaktiviert werden.

Anmerkung:

Dieser Platzhalter view_alarms_%system_number% enthält die tatsächliche Systemnummer.

Spalten


Spalte	Typ	Beschreibung
element_name	nvarchar(max)	DP-Elementname
element_id	bigint	DP-Element-ID
sys_id	bigint	System-ID
ts	bigint	Alarm-Erstellungszeit
ack_time	bigint	Quittierzeit
system_time	bigint	Zeitpunkt, zu dem der Alarm vom System empfangen wurde
value_timestamp	bigint	Wert des Typs Zeitstempel
partner	bigint	Alarmzeit für den Partner
ack_state	int	Identifiziert, wie der Alarm quittiert wurde
ack_type	int	Art der Quittierung
partn_idx	int	Alarmindex für den Alarm-Partner
dest	int	Aktueller Alarmbereich
detail	int	Detail-ID/-Nummer
state	int	Status-Bits
ack_user	int	Benutzer, der den Alarm quittiert hat
value_status	bigint	Status des Werts, der den Alarm ausgelöst hat
value_number	float	Numerischer Wert
ackable	bit	Ist der Alarm quittierbar?
visible	bit	Ist der Alarm sichtbar?
direction	bit	True für CAME, false für WENT
inact_ack	bit	Inaktive Alarme müssen quittiert werden
abbr	nvarchar(max)	Kurzzeichen der Priorität
panel	nvarchar(max)	Panel für Quer-Selektion
prior	int	Priorität
single_ack	bit	Wurde eine Einzelquittierung durchgeführt?
alert_id	nvarchar(max)	ID für Multi-Instanz-Alarm
alert_color	nvarchar(max)	Hintergrundfarbe
class	nvarchar(max)	Alarmklasse
comment	nvarchar(max)	Benutzerkommentar
dest_text	nvarchar(max)	Text für den aktuellen Alarmbereich
text	nvarchar(max)	Status-Text für den Bereich
value_string	nvarchar(max)	Zeichenkettenwert
alert_fore_color	nvarchar(max)	Vordergrundfarbe
alert_font_style	nvarchar(max)	Schriftstil
valtype	bigint	Typ des gespeicherten (dyn) Werts
position	int	Position innerhalb des dyn-Werts
add_value_number	float	Zusätzlicher numerischer Wert
add_value_string	nvarchar(max)	Zusätzlicher Zeichenkettenwert
add_value_timestamp	bigint	Zusätzlicher Wert des Typs Zeitstempel
