Erweiterte Einstellungen

Dieses Panel ermöglicht die Konfiguration von zusätzlichen Server-Parametern. Standardmäßig wird nur die Registerkarte für das erste Gerät angezeigt, die Registerkarte für das zweite Gerät wird nur im Falle der Redundanz angezeigt.

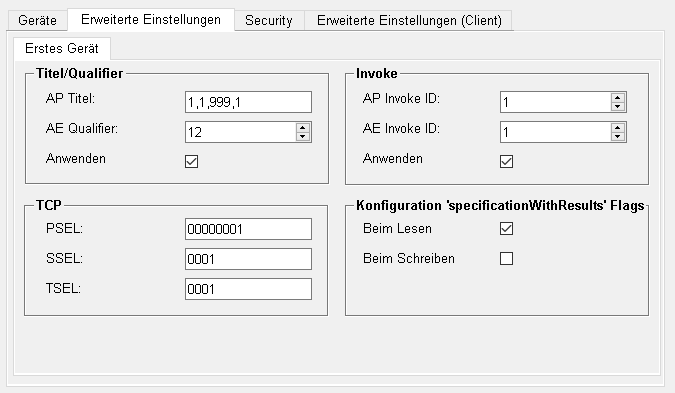

Abbildung 1. Tab "Erweiterte Einstellungen"

Titel/Qualifier

AP Titel

AP Titel ist ein Objektbezeichner der von der Network Naming Authority zugewiesen wird und den Anwendungsprozesstitel des bestimmten Anwendungsprozesses repräsentiert.

Ein Objektbezeichner ist eine Reihe von Integer-Werten die eine Applikation im OSI Modell repräsentieren.

Der Wert von AP Titel soll gemäß dem für OSI Objektbezeichner definierten Format (www.oid-info.com) angegeben werden. Erlaubte Zeichen sind die Zahlen 0 bis 9 und Komma (,), wobei maximal 8 Kommas angegeben werden dürfen. Wird das Feld leer gelassen, werden keine Parameter übertragen (siehe Hinweis unten).

Die folgende Tabelle beschreibt die Bedeutung des ersten Zeichens.

Nummer Bedeutung
0 ITU-T
1 ISO
2 Joint-iso-itu-t

AE Qualifier

AE Qualifier ist ein Integer-Wert der die Anwendungseinheit identifiziert. Der erlaubte Bereich ist gemäß dem IEC Standard 0 bis 99999. Wird der Parameter auf -1 gesetzt, wird nichts übertragen (siehe Hinweis unten).

Invoke

AP Invoke ID

AP Invoke ID ist ein Integer-Wert der zum Identifizieren einer Aufrufeinstanz des Anwendungsprozesses verwendet wird. Der erlaubte Bereich ist gemäß IEC Standard 0 bis 99999. Wird der Parameter auf -1 gesetzt, wird nichts übertragen (siehe Hinweis unten).

AE Invoke ID

AE Invoke ID ist ein Integer-Wert um eine Aufrufinstanz der Anwendungseinheit zu identifizieren. Der erlaubte Bereich gemäß IEC Standard ist 0 bis 99999. Wird der Parameter auf -1 gesetzt wird nichts übertragen (siehe Hinweis unten).

Anmerkung:

Welcher dieser Parameter unterstützt wird, ist abhängig vom IED. Beim Übertragen von nicht unterstützten Parametern lehnt möglicherweise das Gerät die Verbindungsanfrage ab. Mit den zuvor angezeigten Einstellungen kann die Übertragung eines Parameters verhindert werden.

TCP

PSEL

Der Presentation Selector wird zum Identifizieren eines Presentation Service Access Points verwendet. Die maximale Anzahl an erlaubten Zeichen ist 16.

SSEL

Der Session Selector wird zum Identifizieren eines Session Service Access Point verwendet. Die maximale Anzahl an erlaubten Zeichen ist 16.

TSEL

Der Transport Selector wird zum Identifizieren eines Transport Service Access Points verwendet. Die maximale Anzahl an erlaubten Zeichen ist 8.

Anmerkung:

Die Werte für PSEL, SSEL and TSEL müssen hexadezimal angegeben werden. Erlaubte Zeichen: 0 bis 9, A bis F. Der Eintrag muss eine gerade Anzahl an sichtbaren Zeichen beinhalten.

Authentifizierung

Aktivieren

Authentifizierung wird für eine sichere Kommunikation zwischen Client und Gerät verwendet. Per Default ist diese Checkbox nicht ausgewählt (keine Authentifizierung).

Passwort

Das Textfeld Passwort wird nur aktiviert, wenn die Checkbox Authentifizierung ausgewählt wird. Für ein Passwort können maximal 80 Zeichen angegeben werden.

Anmerkung:

Im PIXIT Dokument des IEDs finden Sie die Informationen, ob es sichere Kommunikation unterstützt oder nicht.

Es gibt keine minimale Anzahl an Zeichen für ein Passwort.

Default-Einstellungen

Parameter Default-Einstellungen für den Client Default-Einstellungen für den Server (IED)
AP-title 1,1,999,1 1,1,999,1
AE-qualifier 12 12
PSEL 00000001 00000001
SSEL 0001 0001
TSEL 0001 0001
AP-invoke ID 1 1
AE-invoke ID 1 1
