Geräte

Dieses Panel ermöglicht die Eingabe der IP-Adressen und IED Namen. Ein zweites Gerät kann nur konfiguriert werden, wenn die Option Redundantes Gerät aktiviert ist.

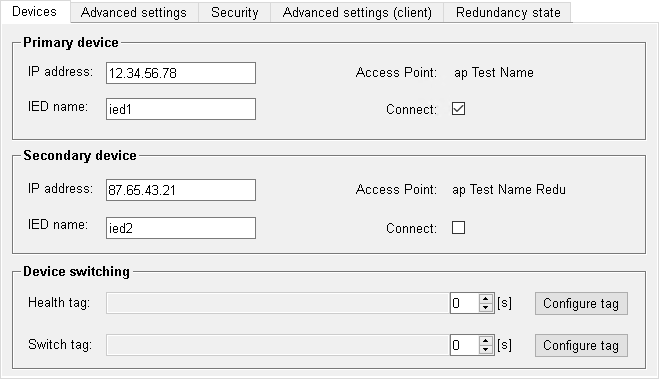

Abbildung 1. Tab "Geräte"

Erstes Gerät

IP-Adresse

Geben Sie die IP-Adresse des Geräts ( IEC 61850 Server) ein.

Zum Angeben einer Portnummer muss das folgende Format verwendet werden: <IP Adresse>:<Portnummer>. Ansonsten wird der Default-Port 102 verwendet.

Beispiel

IP-Adresse mit Default-Portnummer: 192.168.1.150
IP-Adresse mit Portnummer 104: 192.168.1.150:104

IED Name

IEC 61850 Name des entsprechenden IEDs. Dies muss bei manueller Konfiguration einer Single-Verbindung nicht eingegeben werden. Wird das Gerät mittels SCL File konfiguriert, wird der IED Name aus der Datei eingelesen und in diesem Feld angezeigt.

Verbinden

Ermöglicht es, bei aktiver Geräteredundanz die Verbindung zum entsprechenden IED zu aktivieren/deaktivieren.

Zweites Gerät

Diese Einstellungen sind nur im Falle einer Geräteredundanz verfügbar.

Geräteumschaltung

Diese Einstellungen sind nur im Falle einer Geräteredundanz verfügbar.
