Konfiguration der PowerConfig-Einstellungen an Datenpunkten

Wie bereits in Abschnitt Master-Datenpunkte erwähnt, definiert jedes PowerConfig zum einen Attribute, die bereits am Master-Datenpunkt für alle Instanzen gleichartig festgelegt wurden. Zum anderen existieren daneben möglicherweise Einstellungen, welche bei jedem Datenpunkt (Gerät) unterschiedlich sein müssen. Diese können nun ebenfalls im PARA eingestellt werden.

Ziel des vorliegenden Arbeitsschrittes ist es, bei gleichartigen Objekten (Geräten) nur mehr die (möglichst geringfügigen) Unterschiede am jeweiligen Instanzdatenpunkt einzustellen und nicht mehr die Summe aller möglichen Konfigurationen. Die, bei allen Datenpunkten gleichen Einstellungen, werden nur ein einziges Mal beim Master-Datenpunkt getätigt.

Abbildung 1. Einstellungen an den Datenpunkten - PowerConfig-Parametrierung an der Instanz

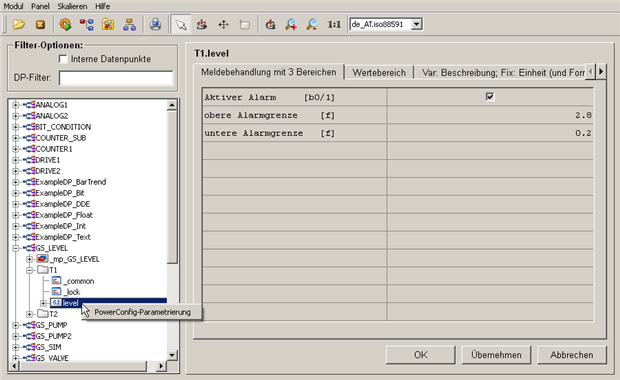

Die Einstellung jener Eigenschaften von PowerConfigs, die an jeder Instanz individuell vorzugeben sind, erfolgt im PARA über das Kontextmenü zum jeweiligen Datenpunktelement [MausklickRechts] > PowerConfig-Parametrierung (siehe Abbildung oben).

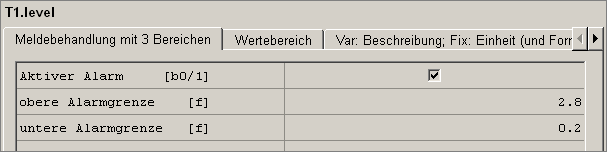

  1. FürT1können alle Einstellungen zur Meldebehandlung und zum Wertebereich bleiben wie sie sind – wir haben die richtigen Vorgaben bereits beim Master-Datenpunkt gemacht.

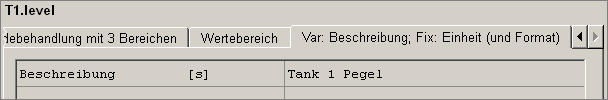

  2. In der Registerkarte"Var. Beschreibung" Fix: Einheit (und Format)geben Sie bitte den Text "Tank 1 Pegel" ein.

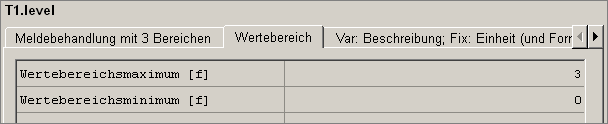

Verfahren Sie für die Pegelmessung T1 entsprechend der nachfolgend gezeigten Abbildung.

Abbildung 2. Konfiguration von "T1.level" – Eingabe der, bei der Datenpunkt-Instanz zu ändernden Werte

Bei den Datenpunkten V1 bis V3 vom Typ GS_VALVE sind außer der Eingabe der Beschreibungstexte an den Elementen .state.position und .cmd.position keine weiteren Parametrierungen mehr notwendig – alle Einstellungen wurden schon am Master-Datenpunkt hinreichend fertiggestellt. Sie können diese Beschreibungstexte der Vollständigkeit halber eingeben, für das weitere Projekt benötigen wir diese jedoch nicht zwingend.

Damit stellt sich die Baumansicht im PARA wie in der nachfolgenden Abbildung angezeigt dar. Von insgesamt 3 geräteorientierten Datenpunkttypen existieren die 6 Datenpunkte P1 , V1 , V2 , V3 , T1 und T2 . Eilige können nun auch beim Abschnitt Erstellen von Prozessbildern – der grafische Editor fortsetzen.

Abbildung 3. Bisher erzeugtes Datenmodell: 3 Datenpunkttypen, 6 Datenpunkt-Instanzen (Ansicht imPARA)

VORSICHT:

Wird ohne Master-Datenpunkt mit individuellen Datenpunkten gearbeitet, so erfolgen die Einstellungen zu jedem Konfig über [Mausklick] auf das jeweilige Konfig selbst. Bei objektorientiertem Arbeiten mit Master-Datenpunkten, erfolgen alle Einstellungen über das Kontextmenü des Elements, also eine Ebene höher! Die Ebene der Konfigs ist dann zwar im PARA noch sichtbar, jedoch können dort durchgeführte Eingaben dann nicht übernommen werden!
