Alarmgruppen definieren

Für die weiteren Parametriertätigkeiten beim Communication Center müssen für jede Branche die Datenpunktelemente, an denen eine Meldebehandlung hängt, definiert werden. Diese Einstellung, welche Alarme von DPEs an die Benutzer einer Branche weitergeleitet werden, erfolgt im Panel für die Alarmgruppenverwaltung. Das Panel wird über die dafür vorgesehene Schaltfläche in der Branchenverwaltung geöffnet (siehe auch Branchen anlegen).

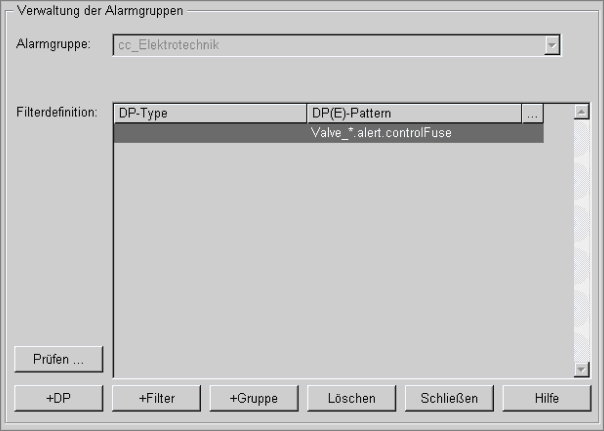

Abbildung 1. Panel für die Alarmgruppenverwaltung

Für jede Branche wird eine eigene Alarmgruppe automatisch beim Anlegen der Branche generiert (z.B. die Branche "Elektrotechnik" besitzt die Alarmgruppe cc_Elektrotechnik). In dieser Alarmgruppe (gleichzusetzen mit einer Datenpunktgruppe) werden alle DPs oder DPEs, die eine Meldebehandlung besitzen und deren anstehenden Alarme über das Communication Center ausgegeben werden sollen, zusammengefasst. Im Beispiel (wie in der oberen Abbildung gezeigt) werden alle Alarme der Elemente, die dem Muster "Valve_*.alert.controlFuse" entsprechen, mit dem Communication Center an die Benutzer der Branche Elektrotechnik ausgegeben.

Das Löschen und Hinzufügen von Datenpunkten bzw. Datenpunktelementen ist zur Laufzeit möglich. Wird ein Datenpunktelement aus der Alarmgruppe entfernt, wird ein von ihm ausgelöster Alarm an den Benutzer nicht weitergeleitet. Stand vorher bereits ein Alarm dieses Datenpunktelements an, wird er jedoch auch nicht gelöscht. Wird das Datenpunktelement wieder hinzugefügt, so wird der Benutzer bei einem auftretenden Alarm wieder benachrichtigt.

Mehr zu den möglichen Einstellungen und die Parametrierung in diesem Panel erfahren Sie auch im Kapitel Datenpunktgruppen.

Anmerkung:

Summenmeldungen sind im Communication Center Parametrierung nicht zulässig, da diese nicht quittiert werden können.

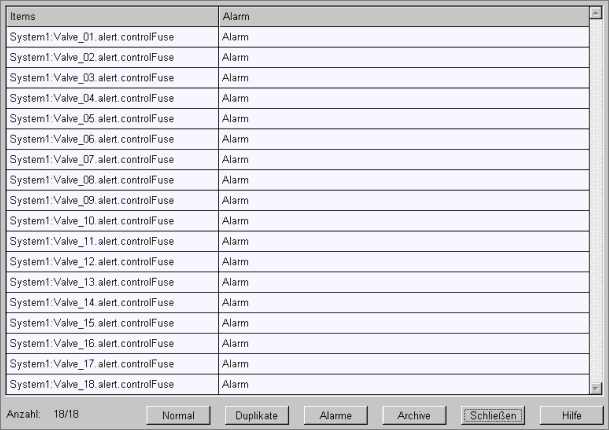

Wichtig im Zusammenhang mit dem Communication Center und Parametrierung der Alarmgruppen ist die Prüfen ... Funktion im Panel für die Alarmgruppenverwaltung. Folgendes Panel öffnet sich durch Klick auf diese Schaltfläche:

In diesem Panel werden alle in der Gruppe enthaltenen Datenpunkte bzw. Datenpunktelemente, die den parametrierten Filterdefinitionen entsprechen aufgelistet. Durch Klick auf die Schaltfläche Alarme ändert sich das Aussehen des Panels wie oben dargestellt und es wird zusätzlich angezeigt, welches Element im System mit einer aktiven Meldebehandlung versehen ist.

Ganz unten kann die Anzahl der parametrierten Alarme im Verhältnis zur Gesamtanzahl der in der Gruppe befindlichen Elemente ausgelesen werden (Anzahl: 18/18 - die erste Zahl ist die Anzahl der Elemente, die eine Meldebehandlung parametriert haben; die zweite Zahl gibt die gesamte Anzahl an Elementen, die in dieser Gruppe enthalten sind, an).

VORSICHT:

Die Lizenzierung des Communication Center erfolgt, abhängig von der Lizenz, über die Anzahl der Alarme, die der Benutzer für die Ausgabe über das Communication Center parametrieren kann. Übersteigt die Anzahl der parametrierten Alarme die in der Lizenz definierten Menge, so kann das Communication Center noch 7 Tage betrieben werden, bis es automatisch abgeschaltet wird. Durch die Anzeige der Anzahl an bereits verwendeten Alarmen für das Communication Center, behält der Parametrierer eine Übersicht und kann der Lizenz entsprechend die Anzahl der Alarme auf das komplette System nach seinen Bedürfnissen verteilen!
