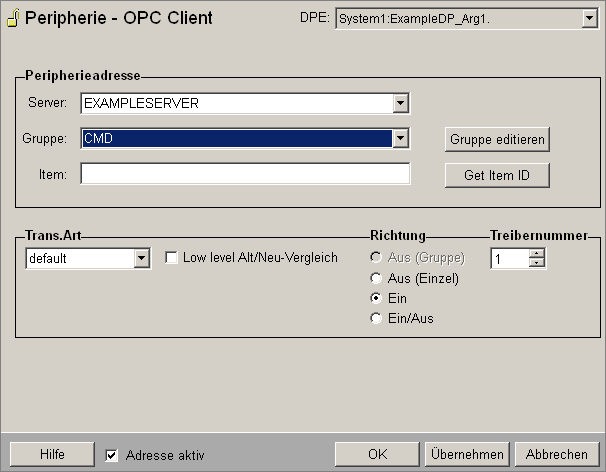

Panel OPC-Adresse

Adresse aktiv

Die Option Adresse aktiv ist angeklickt: Die Adresse wird vom Treiber verwendet (siehe Referenztabellen). Eine inaktive existiert zwar, die Attribute können auch gesetzt und abgefragt werden, der Treiber verwendet diese aber nicht. Das heißt, es können für diesen DP keine Werte an die SPS geschickt bzw. von der SPS empfangen werden.

Server

Editierbar; Liste mit vorhandenen Servern. Hier wird der symbolische Name angezeigt, so wie er in der Config-Datei eingetragen wurde. Er ist als erster Teil der Peripherieadresse auszuwählen.

Gruppe

Editierbar; Liste mit den vorhandenen Gruppen. Durch Klicken auf den Button Gruppe editieren neben der Liste gelangt man zum Parametrierpanel der ausgewählten Gruppe (siehePanel OPC-Gruppe).

Item

Hier muss die fully qualified itemId eingegeben werden. Falls der Server Addressbrowsing unterstützt, sind in der Combobox nach Auswählen des Servernamens, die im Server zur Verfügung stehenden Items zu sehen.

Die Items werden nur beim ersten Aufschalten vom Server geholt, und später vom Datenpunkt. Die Liste kann durch betätigen des Buttons Get Item IDs aktualisiert (vom Server abgefragt) werden. Es öffnet sich ein Panel, in dem die Items in einem TreeView aufgebaut sind (siehe auch Panel OPC Server).

Aus den drei Einträgen unter Server, Gruppe und Item wird die Peripherieadresse zusammengestellt; als Trennzeichen wird "$" verwendet:

Server$Gruppe$Item

Die einzelnen Teile der Adresse dürfen jeweils nur 100 Zeichen lang sein. Das ist auch beim Anlegen der internen Datenpunkte für die Gruppen und die Server zu beachten. Die itemID darf ebenfalls nicht länger als 100 Zeichen sein. Das ist gegebenenfalls schon beim Parametrieren des Servers zu beachten.

Durch Anklicken des Buttons OK oder Übernehmen wird die Peripherieadresse auf den Datenpunkt parametriert.

Anmerkung: Die Felder Server, Gruppe und Item dürfen nicht leer sein, sonst erfolgt eine Fehlermeldung bei der Parametrierung der Peripherieadresse auf einem Datenpunktelement.

Trans. Art

Die Einstellung erlaubt es die verwendete Transformation an das Datenformat anzupassen, welches durch den Server benötigt wird. Unterhalb finden Sie ein Mapping der wählbaren Transformationen und den dazu passenden OPC-Server-VARIANT-Datentyp.


Name innerhalb der Liste	Datentyp angefragt durch den OPC-Server
uchar	VT_UI1
integer16	VT_I2
uinteger16	VT_UI2
integer32	VT_I4
uinteger32	VT_UI4
integer64	VT_I8
uinteger64	VT_UI8
float32	VT_R4
float64	VT_R8
boolean	VT_BOOL
string	VT_BSTR
time	VT_DATE
bitstring	VT_UI4

Wenn die Transformationsart "default" gewählt wurde, erfolgt eine automatische Konvertierung des Formates, abhängig vom Typ des Datenpunktelementes. In diesem Fall werden folgende Transformationen für die jeweiligen Datenpunktelementtypen verwendet:


Data Point Element Type	Used conversion
DPELEMENT_CHAR DPELEMENT_DYNCHAR	uchar
DPELEMENT_INT DPELEMENT_DYNINT	integer32
DPELEMENT_UINT DPELEMENT_DYNUINT DPELEMENT_32BIT DPELEMENT_DYN32BIT	uinteger32
DPELEMENT_LONG	integer64
DPELEMENT_ULONG DPELEMENT_DYNULONG DPELEMENT_64BIT DPELEMENT_DYN64BIT	uinteger64
DPELEMENT_FLOAT DPELEMENT_DYNFLOAT	float64
DPELEMENT_BIT DPELEMENT_DYNBIT	boolean
DPELEMENT_TEXT DPELEMENT_DYNTEXT	string
DPELEMENT_TIME DPELEMENT_DYNTIME	time

Bei der Verwendung von dyn_*-Datenpunktelementen wird ein Array des Datentyps des jeweiligen Mappings oberhalb für die Transformation verwendet.

Anmerkung:

Es muss ein Datentyp selektiert werden. Selektieren Sie entweder einen bestimmten Datentyp oder die Option "Default" da sonst die folgende Fehlermeldung erfolgt:

N/A, Fehlermeldung: got invalid Transformationtype for...;.

Einschränkung: Der Low Level Alt/Neu-Vergleich darf bei String-Transformationen und Arrays, die auf dyn... Variablen abgebildet werden, nicht aktiviert sein.

Übertragen von Bitstrings

Es ist möglich, ein OPC Item (Integer bzw. Uinteger) auf einzelne Bit-DPEs in WinCC OA aufzuspalten. Dazu ist es notwendig, bei jedem Bit-DPE eine Peripherieadresse mit Transformation "Bitstring" plus Subindex anzugeben. Der Subindex n steht dabei für das n-te Bit.

z.B. Für einzelne array_bool[num] num = 0...31 als Transformationsart bitstring mit verschiedenen Subindizes gewählt: 0,1,10,30,31 und auf Serverseite einen Integerwert verschickt: 0,1,1024,1025, 2^30 und 2^31 -> Bits auf Clientseite werden mit Wert und Zeit richtig gesetzt.

Anmerkung: Der hier gewählte Eintrag ist nicht ganz unabhängig vom Server, da der Server nicht jedes beliebige Format in jedes beliebige andere Format konvertieren kann. Im günstigsten Fall tritt ein Datenverlust ein (durch Runden oder Abschneiden der Nachkommastellen), im schlechtesten Fall kommen gar keine Daten an.

Richtung Ein/Aus

Gibt die Richtung an. Ist ein Item im OPC Server schreibbar, so ist es in WinCC OA als Aus (Einzel) parametriert. Ist es lesbar, so ist es als Ein (-gang) parametriert. Ist es lesbar und schreibbar so ist es als Ein/Aus (-gang) parametriert. Aus (Gruppe) kann für Transformationstyp "bitstring" selektiert werden und wird in UINT konvertiert.

Anmerkung: Beachten Sie dass Items nur einmal in einer Gruppe definiert sein dürfen!

Das Setzen der Richtung erfolgt mit der Übernehme des Servernamens automatisch. Die Combobox wird inaktiv.
Stellt der Server keine Information über die Items zur Verfügung, dann muss das Item eingetragen werden und die Richtung muss manuell gewählt werden.

Readback

Readback ist ein Feature, welches das IOTransitionTimeout kompatibel mit dem OPC Update-Mechanismus macht. Wenn eine I/O-Adresse geschrieben wird, wartet der Treiber auf einen Wert für diese Adresse von der Peripherie IOTransitionTimeout sekundenlang. Wenn es während der Zeit keinen neuen Wert gibt, geht der Treiber davon aus, dass das Schreiben nicht erfolgreich war.

OPC-Server wiederum antworten nicht direkt wenn es einen Wert gibt sondern erst nach Update-Rate von Millisekunden. Wenn das IOTransition-Timeout kleiner als das Update-Rate ist, gibt es keinen Callback und der Treiber geht davon aus, dass IOTransaction nicht erfolgreich war (obwohl IOTransaction erfolgreich gewesen wäre).

Um das zu verhindern, startet der OPC-Treiber die Lese-Operation gleich nach dem Schreiben um den Wert zurück von der Peripherie zu lesen (daher der Name "Readback"). Die Readback-Funktionalität kann jetzt ausgeschaltet werden indem man den Config-Eintrag ioReadBack = "no" in der [opc]-Sektion setzt. Default ist "yes".

Low Level Alt/Neu-Vergleich

Schaltet den Low Level-Vergleich des ComDrv ein oder aus. Im Gegensatz zur Totbandglättung der Gruppe, die sich auf alle Items der Gruppe bezieht, bezieht sich der Low Level-Vergleich auf das Datenpunktelement/das Item. Damit lässt sich zum Beispiel in einer Gruppe, die keine Totbandglättung vornimmt, ein oder mehrere Items doch noch glätten.

HINWEIS:

Sollen beim Low Level Alt/Neu-Vergleich bestimmte Userbits berücksichtigt werden (damit OPC Quality Änderungen berücksichtigt werden), müssen die entsprechenden "smoothBit" Config-Einträge gesetzt werden. z.B.:

smoothBit = "Userbit 1"
smoothBit = "Userbit 2"

Treibernummer

Hier erfolgt die Zuordnung zu einem Treiber. Die hier angegebene Nummer muss gleich der Kommandozeilenoption sein, mit dem der Treiber gestartet wurde.

Beispiel:

Wurde der Treiber, dem die Peripherieadresse zugeordnet werden soll, mit WCCOAopc –num 2 gestartet, muss hier 2 eingetragen werden.

OK

Mit diesem Button werden die Änderungen übernommen und das Panel geschlossen.

Abbrechen

Mit diesem Button werden die Änderungen verworfen und das Panel geschlossen.

Übernehmen

Mit diesem Button werden die Änderungen übernommen, das Panel wird aber nicht geschlossen.

Hilfe

Dieser Button öffnet die Online-Hilfe mit diesem Kapitel.
